昨天晚上群友<逸>給我發消息說他拆了個空調遙控器（按鍵不靈敏），然后我和這個群友聊了聊這個遙控器哈哈，所以這一期是群友的圖片素材投稿，感謝群友提供的素材。下圖是拆解后的圖片。

從上圖看，遙控器主要分為以上部分組成：電路板，下外殼，上外殼，顯示屏，斑馬條，硅膠按鍵。

然后看電路部分，電路也很簡單，一顆單片機就實現了顯示和遙控，沒有任何電源芯片（對于遙控器來說，電源芯片很奢侈），電路板是一個單面板，不過某種意義上來說他也是雙面板（表面的碳膜也算一層的話）

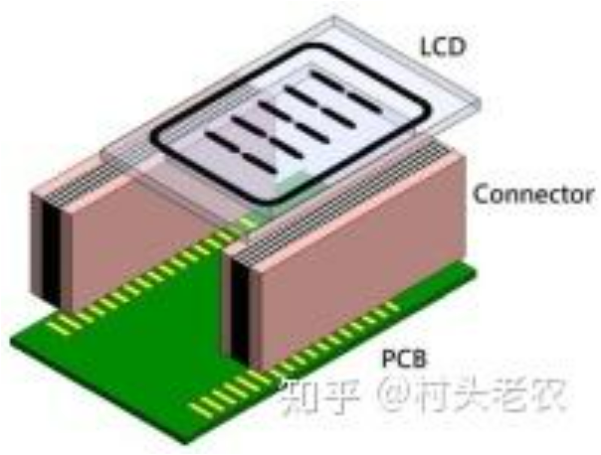

然后這個碳膜工藝也算是一種開窗，可以看到在硅膠按鍵的地方以及斑馬條導電的地方均用了碳膜工藝。整體丁路很簡潔，不過仔細想一想，24個管腳的單片機，15個按鍵檢測，一個紅外燈控制，再加上斑馬條那邊18個顯示接口。還是很值得讓人感嘆的。下圖是斑馬條的實現邏輯：

也可以通過反光看出在顯示器的玻璃上有ito蝕刻的電極，用于接觸斑馬條，斑馬條再接觸PCB。

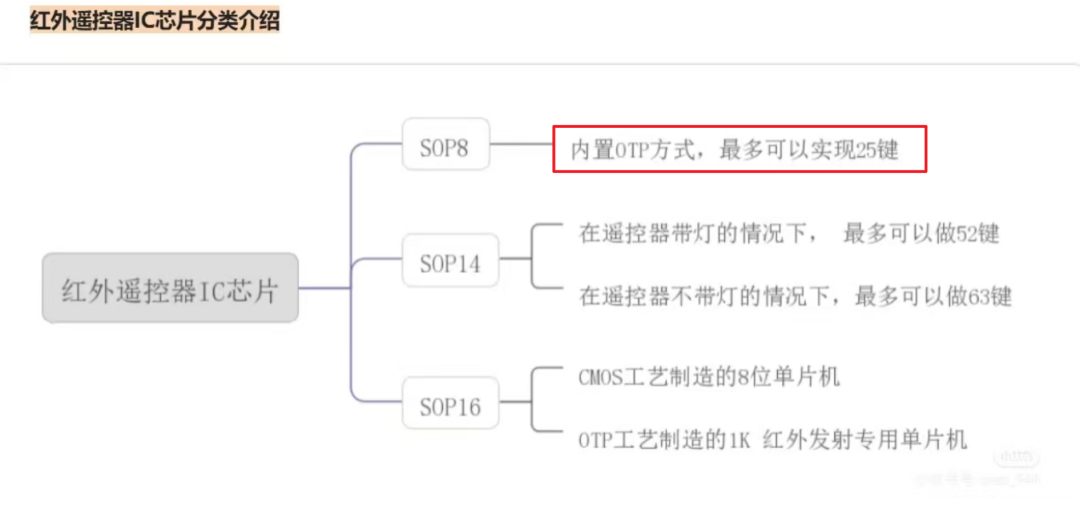

下圖是我之前在群里保存的一個圖片和拆解，也是紅外遙控器相關的，可以看到SOP8的封裝最多可以實現25個按鍵，還是很amazing的。

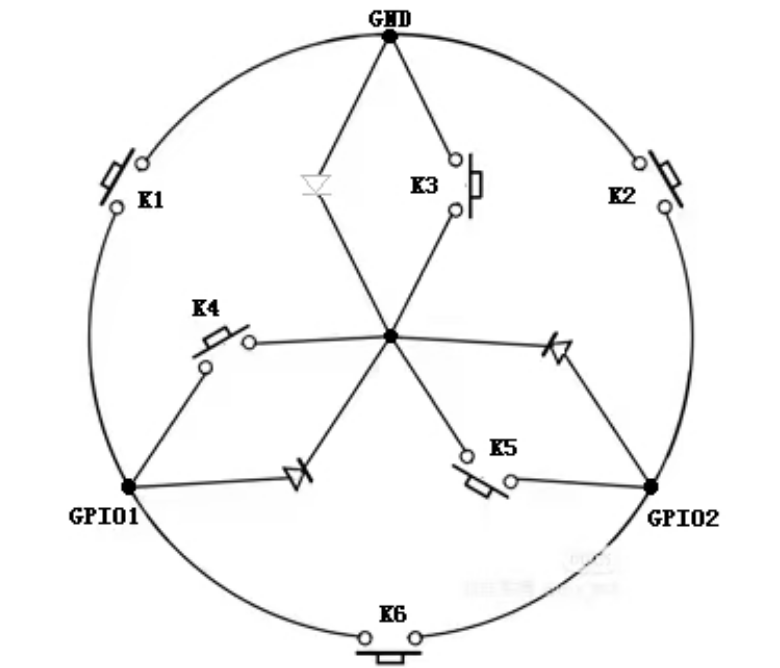

當然這種肯定不是使用常規的矩陣按鍵去實現的，估計是另外一種花活（不得不感嘆人被逼急了啥都能干出來），可能是類似下圖的2個GPIO檢測6個按鍵這種加二極管的形式去實現的。

總結：

消費電子真好玩。
