運算放大器的四種反饋電路（電壓串聯、電壓并聯、電流串聯、電流并聯）在運放電路分析和設計中扮演著核心且不可替代的角色。它們的作用和用處主要體現在以下幾個方面：

1、控制增益和穩定性

負反饋通過將輸出信號的一部分送回輸入端并與輸入信號比較，自動調整運放的凈輸入信號，從而精確設定和穩定閉環增益。

應用

精確增益： 開環增益極高且不穩定的運放，通過反饋電阻網絡可以設定精確、可預測且與運放自身參數關系不大的閉環增益（例如，反相放大器的 -Rf/Rin，同相放大器的 1 + Rf/R1）。

降低增益對運放參數的敏感性： 閉環增益主要取決于外部反饋元件的精度（電阻），對運放開環增益、溫度漂移、器件離散性等不敏感，提高了電路的穩定性和可重復性。

抑制振蕩： 合理設計的負反饋網絡可以補償運放的相位滯后，提高相位裕度，防止電路在高頻下發生自激振蕩，確保穩定性。

2、擴展帶寬

負反饋通過犧牲一部分增益來換取更寬的頻率響應。

應用： 運放的開環增益帶寬積通常是一個常數。應用負反饋降低閉環增益后，電路的-3dB 帶寬會相應展寬。這對于需要處理寬頻帶信號的電路（如音頻放大器、數據采集系統）至關重要。

3改變輸入和輸出阻抗

不同類型的負反饋拓?fù)鋾@著改變電路的輸入阻抗和輸出阻抗。

應用

電壓串聯負反饋： 提高輸入阻抗，降低輸出阻抗。使其接近理想電壓源特性（輸出阻抗低，驅動能力強），且對前級電路負載小（輸入阻抗高）。非常適用于電壓放大、緩沖（電壓跟隨器）、傳感器接口（高輸入阻抗減少信號源負載）。

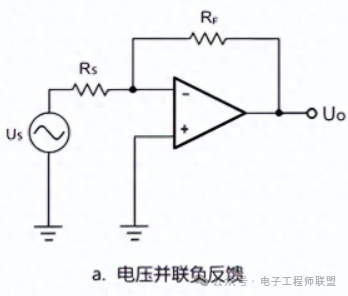

電壓并聯負反饋： 降低輸入阻抗，降低輸出阻抗。輸入阻抗通常由輸入電阻決定（如反相放大器中的 Rin），輸出阻抗低。適用于電流-電壓轉換（跨阻放大器）、需要特定輸入阻抗匹配的場合。

電流串聯負反饋： 提高輸入阻抗，提高輸出阻抗。使其接近理想電流源特性（輸出阻抗高）。適用于電壓-電流轉換（跨導放大器）、恒流源。

電流并聯負反饋： 降低輸入阻抗，提高輸出阻抗。適用于電流放大。

這種對阻抗的控制能力使得工程師可以根據信號源特性和負載需求，選擇合適的反饋拓?fù)溥M(jìn)行阻抗匹配，優化信號傳輸效率，減少負載效應。

4、減小非線性失真

負反饋能自動檢測輸出信號與理想線性放大之間的偏差（失真），并產生一個校正信號來部分抵消這種偏差。

應用： 顯著降低運放電路內部產生的諧波失真和互調失真，提高信號的保真度。這對于高保真音頻放大器、精密測量儀器等應用至關重要。

5、降低噪聲和漂移

負反饋對運放內部產生的噪聲（如輸入失調電壓、失調電流及其漂移，熱噪聲）也有一定的抑制能力。

應用： 有助于提高電路的信噪比和直流穩定性，使輸出更接近理想的放大信號。雖然不能完全消除外部噪聲或參考電壓的漂移，但對內部噪聲源有改善效果。

6、提供特定的電路功能

特定的反饋網絡配置直接決定了電路的基本功能。

應用

電壓串聯： 同相放大器、電壓跟隨器（緩沖器）。

電壓并聯： 反相放大器、跨阻放大器（電流-電壓轉換器，如光電二極管前置放大）。

電流串聯： 跨導放大器（電壓-電流轉換器）。

電流并聯： 電流放大器（較少直接使用，常在更復雜結構中體現）。

這些基本電路功能是構建更復雜模擬系統（濾波器、振蕩器、比較器、穩壓電源、儀表放大器等）的基石。

7、總結

運放電路中的四種反饋拓?fù)涫抢斫夂驮O(shè)計實用運放電路的核心工具和理論基礎。它們的主要作用是通過負反饋機制，將原本特性不理想（高增益但不穩定、帶寬窄、非線性、阻抗不匹配）的運放，改造成具有精確可控的增益、寬帶寬、低失真、高穩定性以及特定輸入/輸出阻抗特性的實用放大電路。沒有負反饋，現代基于運放的模擬電路設計幾乎是不可能的。分析這四種反饋電路的作用，就是理解運放如何從理論器件轉變?yōu)閷?shí)際工程應用的關鍵過程。

理解這四種反饋類型及其對增益、帶寬、輸入/輸出阻抗的影響，是分析和設計幾乎所有實用運放電路的基礎。它們是連接理想運放模型與實際電路實現的橋梁。
