開關電源傳統繞線式變壓器磁芯規格常常通過AP法來確認,其公式Ap=Aw*Ae中可知,其窗口面積Aw,是用于評估繞組空間利用率的參數Kw常常取0.2-0.3為常數獲得AP法。但平板變壓器采用??多層PCB板??替代傳統漆包線繞組,其“窗口”實為??PCB層間空間??,而非磁芯的物理窗口。所以需要重新?lián)Q算Aw值從而獲得磁芯規格。這里分享一種用于評估平板變壓器最小磁芯規格的方法。
/***Aw公式換算***/

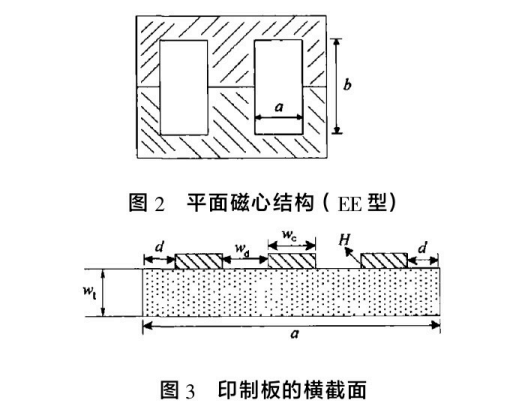

平面變壓器結構如圖
圖中參數定義如下
- a為窗口寬度
- b為窗口高度
- 繞組間距為Wd
- 銅箔線寬為Wc
- 銅箔厚度為H
- PCB板厚為Wt
- 銅箔與板邊距離d
設每層PCB實際高度為h,故h=Wt+H。由于PCB層與層之間具有一定的縫隙以及阻焊層高度,通常情況下h>Wt+H。又由于銅箔厚度H遠遠小于PCB板厚度,計算時可忽略不計,故得
其中Kh為間隙系數,取值為1.1-1.3
PCB上銅線與板邊距可設置為繞組間距的1/2,及d=Wd/2。
每層PCB匝數n
故每層PCB所能布的繞制匝數n為
式中w=Wd+Wc
PCB板層數m
由公式
原副邊最大匝數
兩式聯立可得最大繞組數
已知變壓器匝數計算公式
公式中Kf為波形系數;B為工作磁通密度;Ae為有效截面積;fsw為工作頻率
由于窗口面積為a*b.將(3)和(4)代入公式得
將原邊和副邊匝數用(5)(6)公式進行替換得
通過電流密度確定線寬
設原邊電流有效值為Ip,副邊電流有效值為Is, 原副邊電流密度為J
Wdp和Wds為原副邊繞組間距
將(9)(10)公式代入(8)中得用于平板變壓器的Aw計算公式
由繞組高壓擊穿公式
其中ks為常數,表示單位電壓所需的耐壓距離,一般ks取1um/V
/***適用于平板變壓器氣的AP值***/
設S為磁芯窗口面積與磁芯有限截面積之積
將(11)公式兩邊乘以Ae值獲得適用于平板變壓器的AP法公式,并將UI轉換成功率P
得
