我在這里學了不少東西,為了回報,我也來貢獻一份力量.d是趨膚效應深度,f是頻率,u是磁導率,銅是1,最后的是電導率.
1092339410.doc
快來看啊,趨膚效應計算公式!
全部回復(25)
正序查看
倒序查看
@21176659
樓主提熱心的,但是什么解釋都沒有,讓人可不太好看懂每個參數的意義.可以將公式寫入EXCEL就可直接進行計算,更好一些,最好圖文并茂.
看看我的EXCEL:1164442267.xls
0
回復
@wwwwwyyyr
大伙有沒有試過將溫度項設置成-214.499999999999攝氏度?那時的銅阻無限趨近于0!難道吾輩發現了高K值的超導銅材?

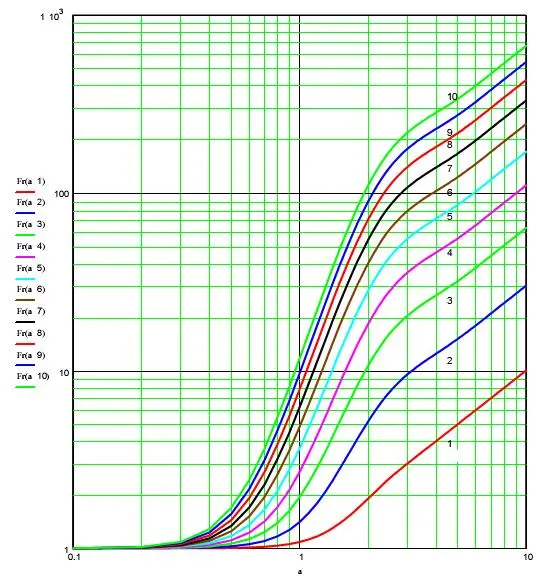

發一個變壓器繞組的阻抗的直流電阻與交流阻抗關系的圖,
a為導線厚度與穿透深度的比值,1,2,3,4為繞組的層數.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169728017.jpg');}" onmousewheel="return imgzoom(this);">
a為導線厚度與穿透深度的比值,1,2,3,4為繞組的層數.

0
