L6599半橋LLc驅動波形求助

做一個最小頻率為70khz，最大頻率為280khz，軟啟動頻率為280khz的半橋LLC，測量各個芯片的電壓是好的，但是每個引腳的波形都沒有，只有驅動和3腳有波形，驅動波形有振蕩。有沒有大佬幫忙看看。

全部回復(5)
正序查看
倒序查看
等光
LV.1
2
06-25 18:46

圖1為電路原理圖，圖2為芯片的驅動波形圖

0
回復
06-26 15:10

有驅動波形不就對了？

0
回復
等光
LV.1
4
06-28 06:30
@王大勇不是畫家
有驅動波形不就對了？

帶不上載，我同學一天說我的每個腳沒有波形，都是問題

0
回復
07-22 16:24
@等光
帶不上載，我同學一天說我的每個腳沒有波形，都是問題

CF到地電容10nf是不是不對，你的驅動空載是怎么出來73Khz的

0
回復
08-22 09:30
@dy-7WYEW7BW
CF到地電容10nf是不是不對，你的驅動空載是怎么出來73Khz的

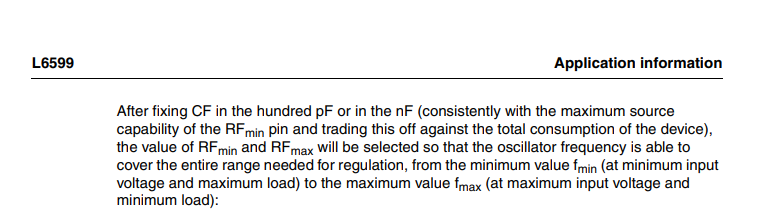

他原理圖里CF電容甚至是100nF，文檔里說這個電容應該是數百pf或者若干uF
