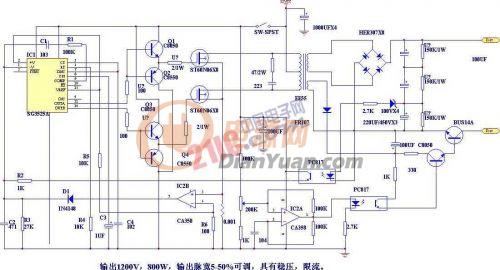

初學逆變，求高手指點，問題如圖



不明白的：1）此電路是如何保護和調整通電脈寬的？

                   2）mos管的GS要不要加泄放電阻？灌流電阻(2/1W)去掉可以嗎？

                   3）后級的8只HER307應該串聯還是并聯？怎么串和并？（實際中我串聯了但沒并電阻）可否用FR307代換？

小弟初學。還請專家指點

元件都裝好了，但沒敢上電試機。呵呵。心里怪癢的。急求指導。

先行謝過。

全部回復(7)
正序查看
倒序查看
xushaoze
LV.5
2
2011-01-12 23:07

還有問題：4：灌流處的電壓（對地）約多少伏？我用fr1010e是否需要調整該處電壓？

0
回復
xushaoze
LV.5
3
2011-01-13 09:13
@xushaoze
還有問題：4：灌流處的電壓（對地）約多少伏？我用fr1010e是否需要調整該處電壓？
自己頂起來。虛心求教擔心沉了。
0
回復
2011-01-13 09:55
沒有看明白?
0
回復
2011-01-13 12:16

MOS管柵極上串的電阻，請不要取掉，它有防振作用。柵極對地的電阻最好裝上，對MOS管比較安全。如果你真的要輸出這么高的電壓，后極的二極管肯定是串聯的，最好并均壓電阻。



0
回復
xushaoze
LV.5
6
2011-01-13 12:48
@蕭山老壽
MOS管柵極上串的電阻，請不要取掉，它有防振作用。柵極對地的電阻最好裝上，對MOS管比較安全。如果你真的要輸出這么高的電壓，后極的二極管肯定是串聯的，最好并均壓電阻。

謝謝laoshou師傅賜教。

曾在網里看到個15年不壞的機器，是這個圖嗎？

1：均壓電阻取多大值合適些？

2：串在柵極的電阻多大好些？功率呢？

0
回復
xushaoze
LV.5
7
2011-01-13 20:53
@xushaoze
謝謝laoshou師傅賜教。曾在網里看到個15年不壞的機器，是這個圖嗎？1：均壓電阻取多大值合適些？2：串在柵極的電阻多大好些？功率呢？

按捺不住，今天下午通電試機了。

空載時輸入的電流才100MA，輸出的兩線相距1MM左右能跳出火花來。可是測量電壓不到300V。而且直接短路都沒問題。變壓器有響聲。將次級短路約30秒，光藕上的電容爆了。求高人指點

0
回復
xushaoze
LV.5
8
2011-01-15 00:28
@xushaoze
按捺不住，今天下午通電試機了。空載時輸入的電流才100MA，輸出的兩線相距1MM左右能跳出火花來?？墒菧y(cè)量電壓不到300V。而且直接短路都沒問題。變壓器有響聲。將次級短路約30秒，光藕上的電容爆了。求高人指點

更換全部換件后，機器還是不能正常工作。無高壓輸出。

變壓器次級輸出短路時，可以看到火花迸出。然后光藕上的電容爆
