1、方案名稱：H7130(內置MOS)支持2A輸出

2、品牌：HXC

3、方案特點：

H7130 是一種帶PWM 調光功能的線性降壓LED 恒流驅動器，僅需外接一個電阻就可以構成一個完整的LED 恒流驅動電路，調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為10~2000mA。

H7130 內置30V 5A MOS。

H7130 內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。

H7130 具有很低的靜態電流，典型值為49uA。

H7130 帶PWM 調光功能，可通過在DIM 腳加PWM 信號調節LED 電流。

H7130 采用ESOP8 封裝。

特點

 、內置30V 5A MOS

、低靜態電流：49uA

、輸出電流：10mA 到2000mA。

、PWM 調光：最高頻率10KHz

、輸出電流精度：優于±4%

、內置過熱保護

、VDD 工作電壓：2.5-6V應用領域

4、應用范圍：

線性LED 照明驅動、LED 手電筒、LED 臺燈、LED 礦燈、LED 指示燈等

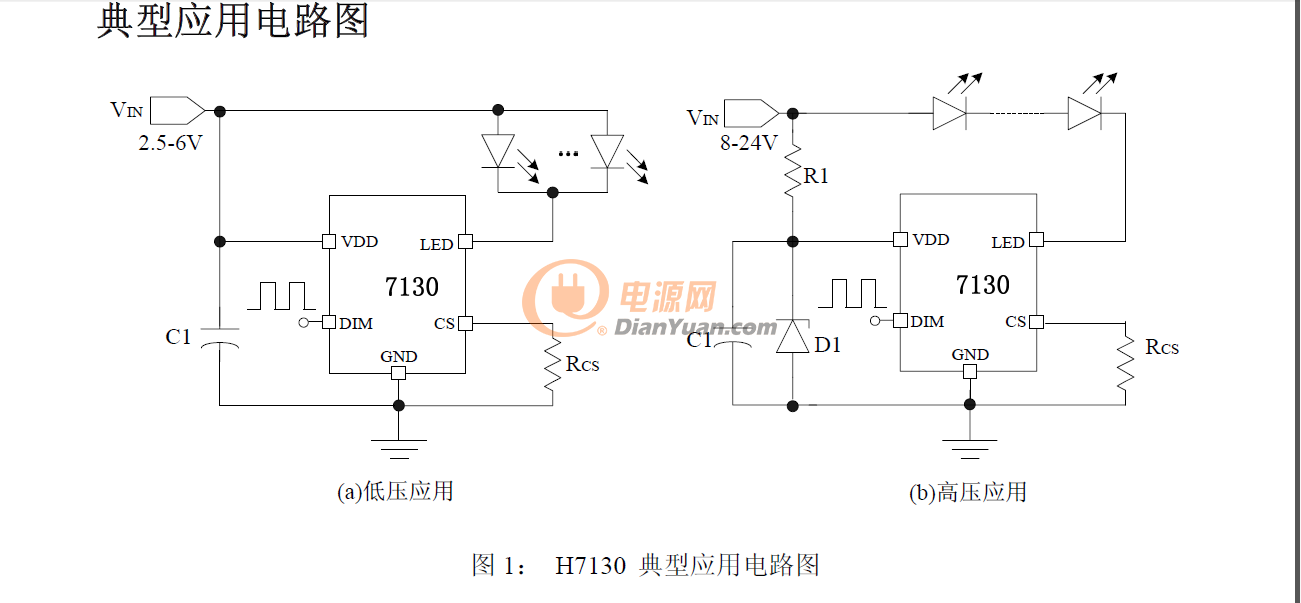

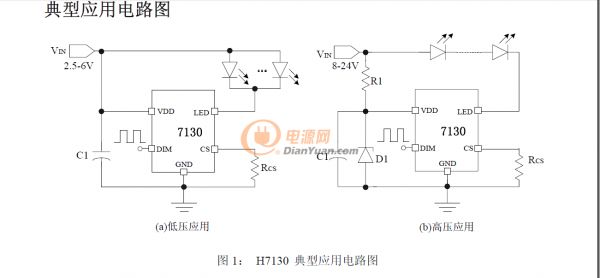

5、電路圖：

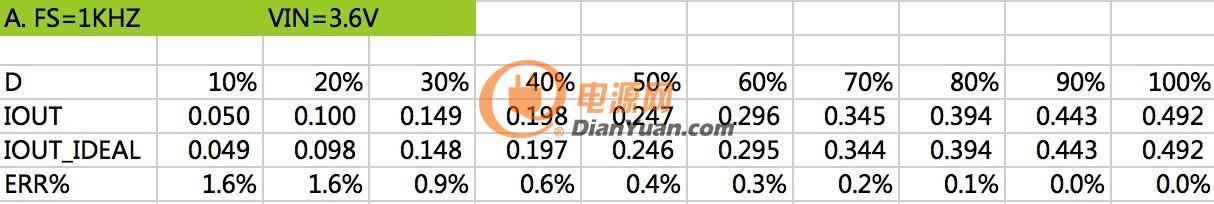

PWM調光無頻閃效果圖；

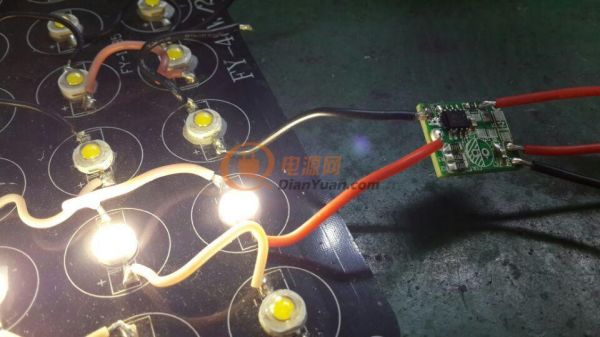

DCDC線性降壓恒流，只需一個IC無任何元器件
