【敗家+10】拆個剛擼的健伍程控電源

一直沒有像樣的電源用就擼了個洋垃圾健伍電源，拆開看看。

剛拿回來時沒有輸出，原因是輸出端子變形短路了，后來修好了。

說明在圖片下方 點擊可放大




20150612_135047

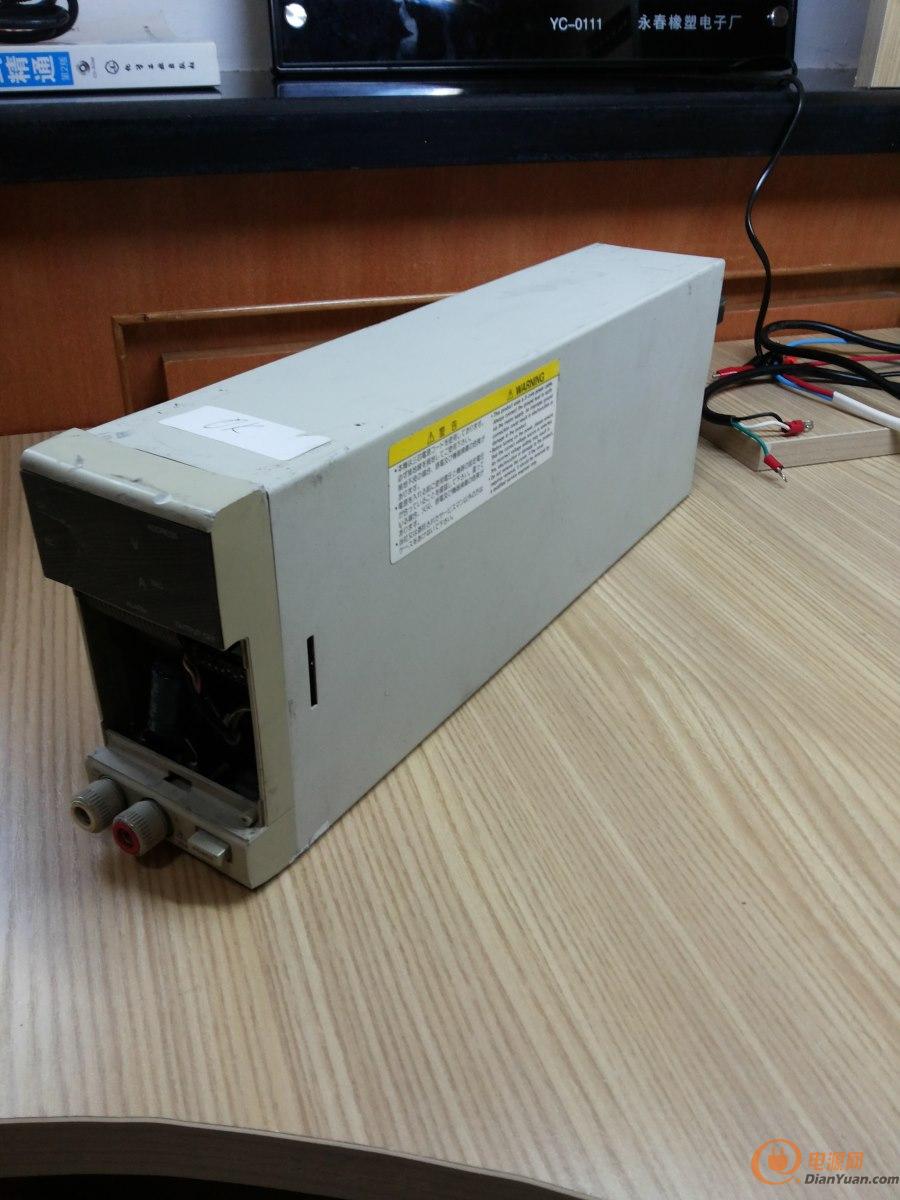

總體外觀





20150612_135115

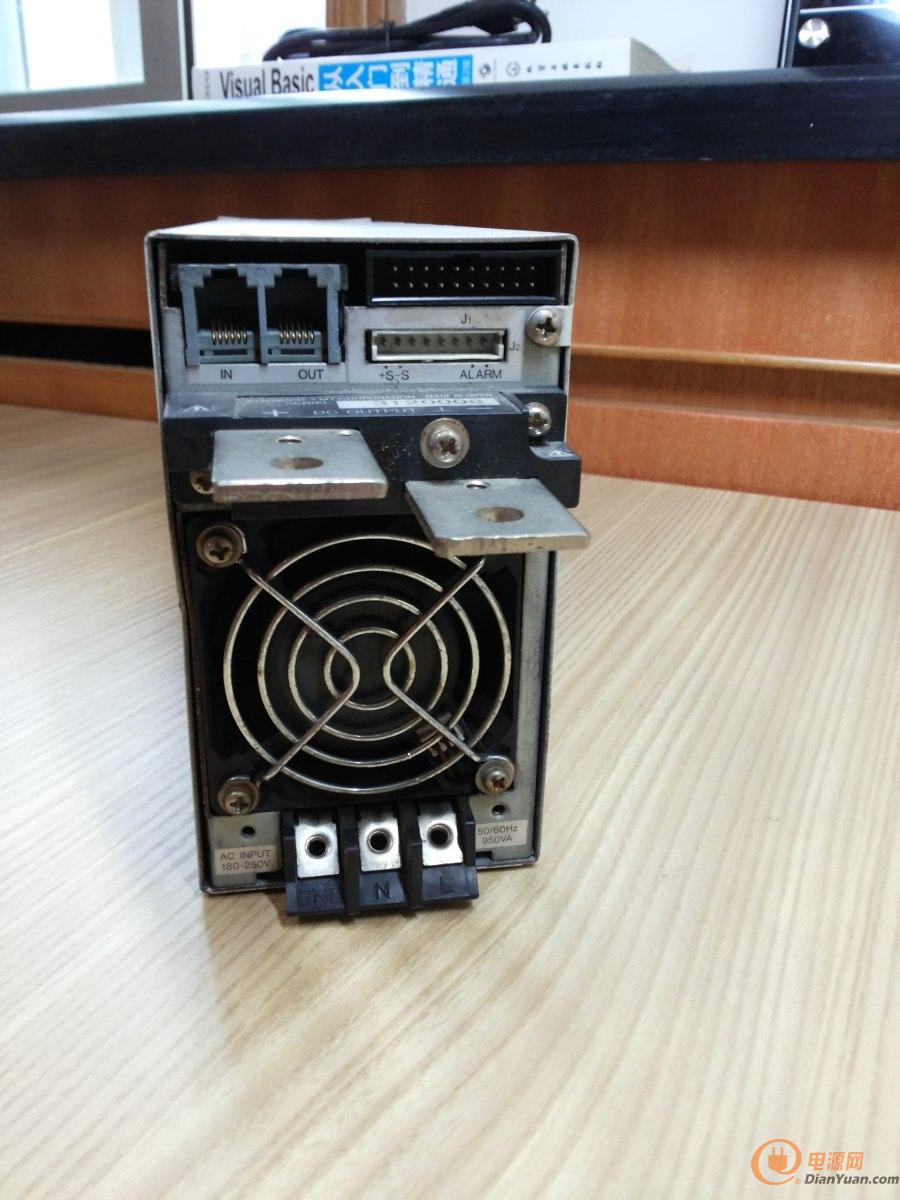

后屁股



20150612_135139

 前臉缺一個罩子，面板也碎了。



20150612_135254

拆掉外殼



20150612_135313

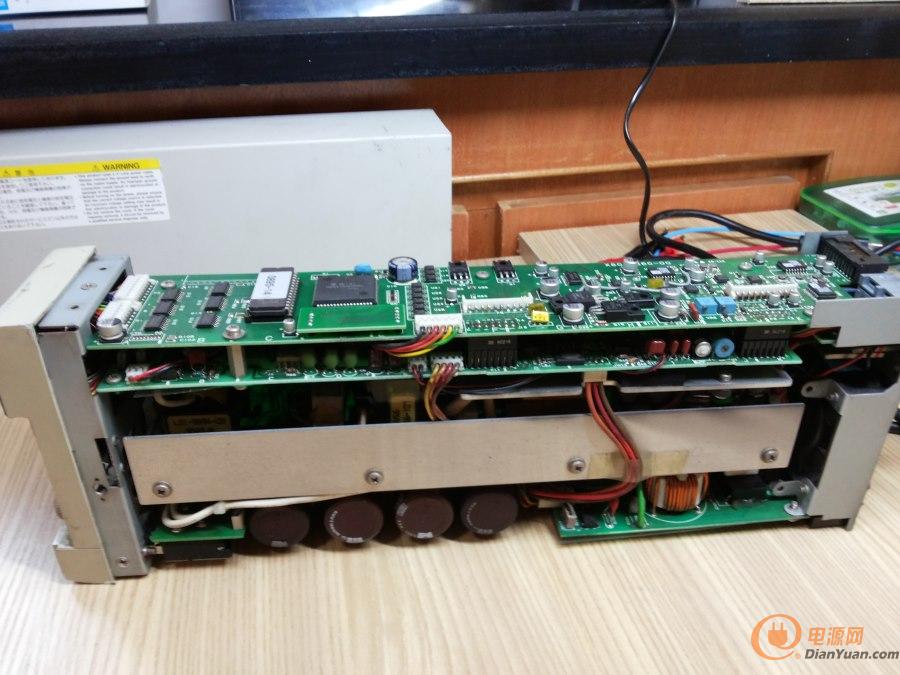

左側視



20150612_135322

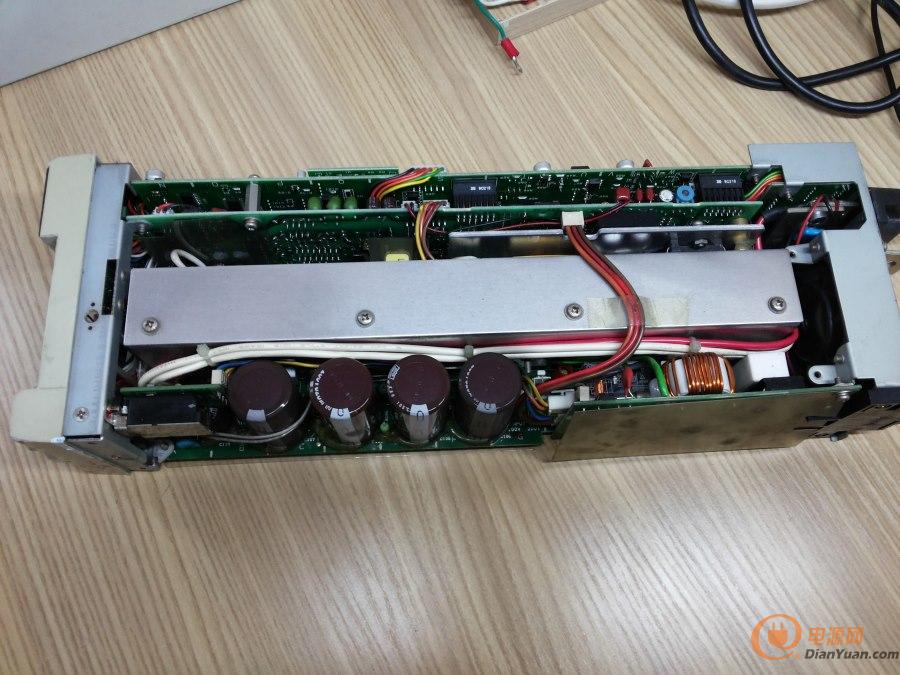

頂視



20150612_135330

右側視



20150612_135338

底視



20150612_135459

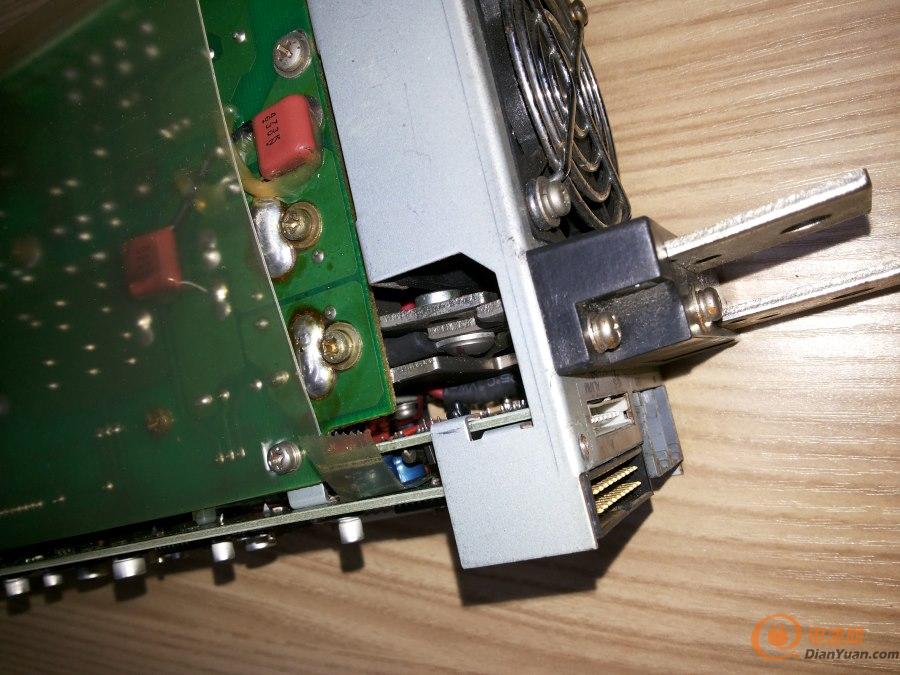

輸出端子在里邊碰一起了沒有電壓輸出



20150612_135628

換個角度看短路的地方



20150612_135820

拆掉最上面的板子，這個應該叫CPU板吧  我先這么叫了



20150612_135834

CPU板背面



20150612_140108

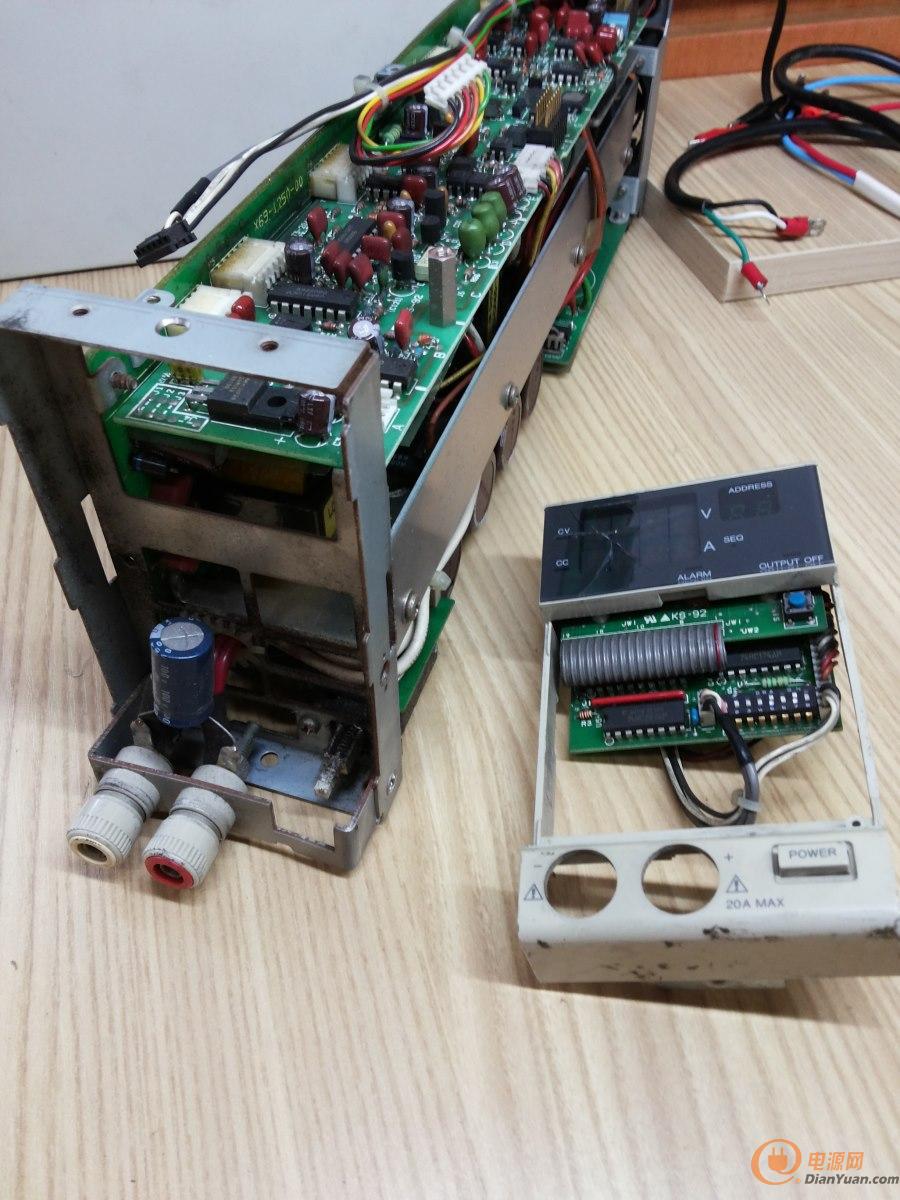

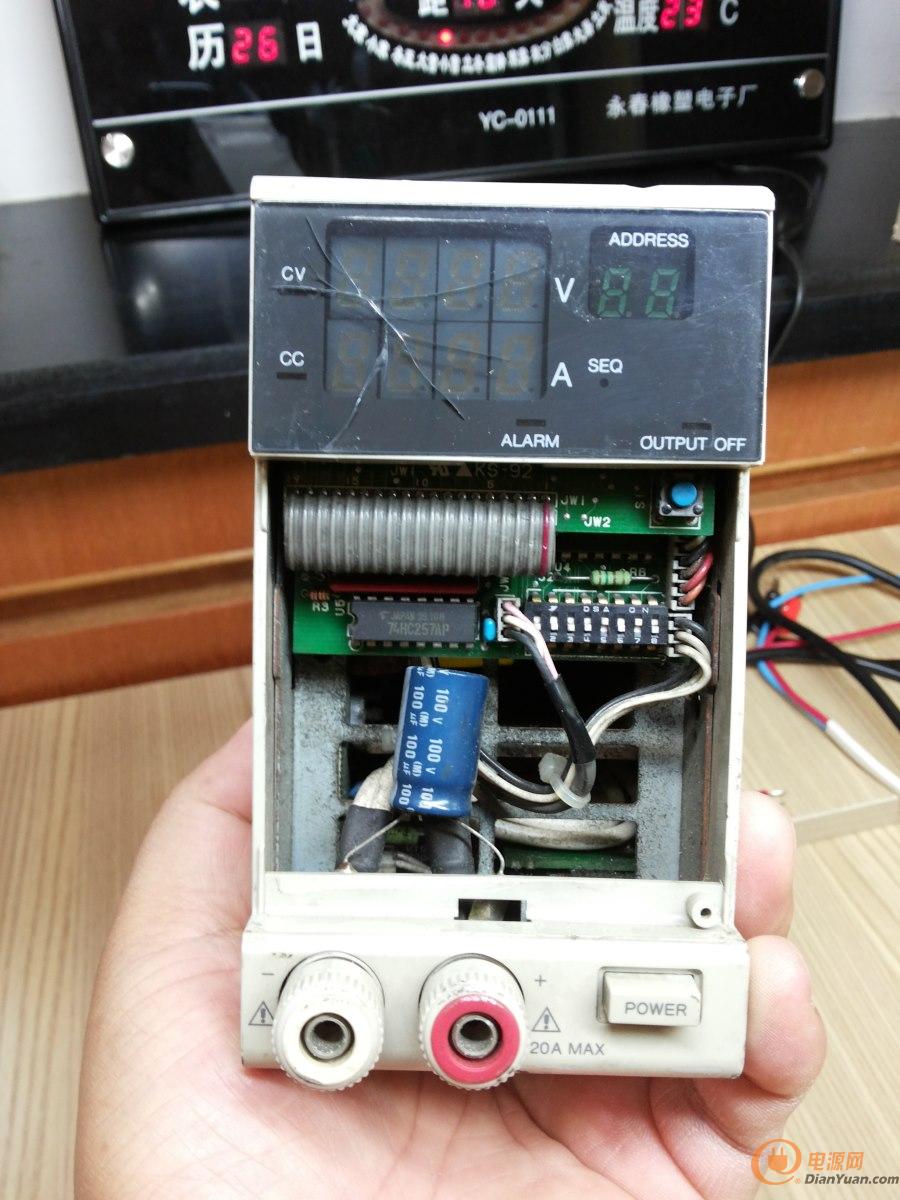

拆掉面板



20150612_140115

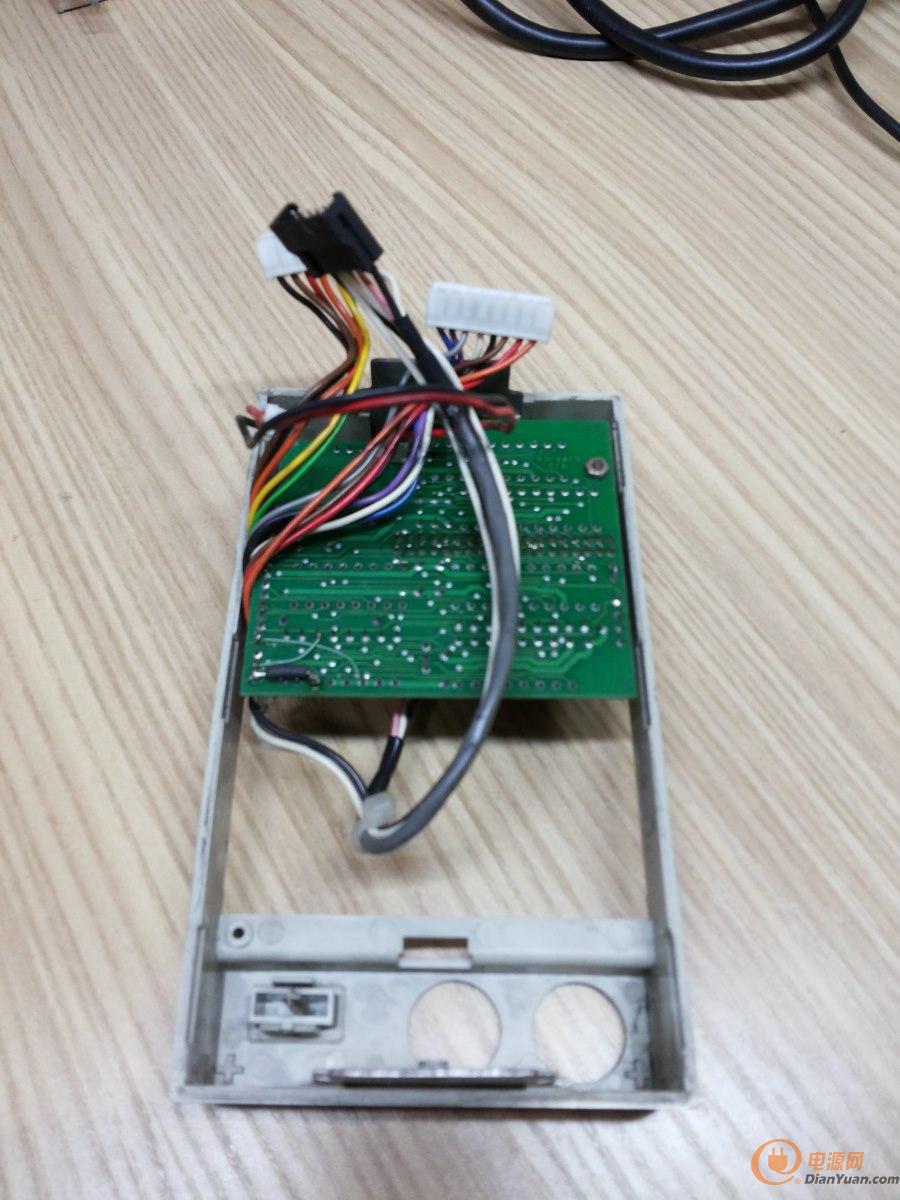

面板背部



20150612_140303

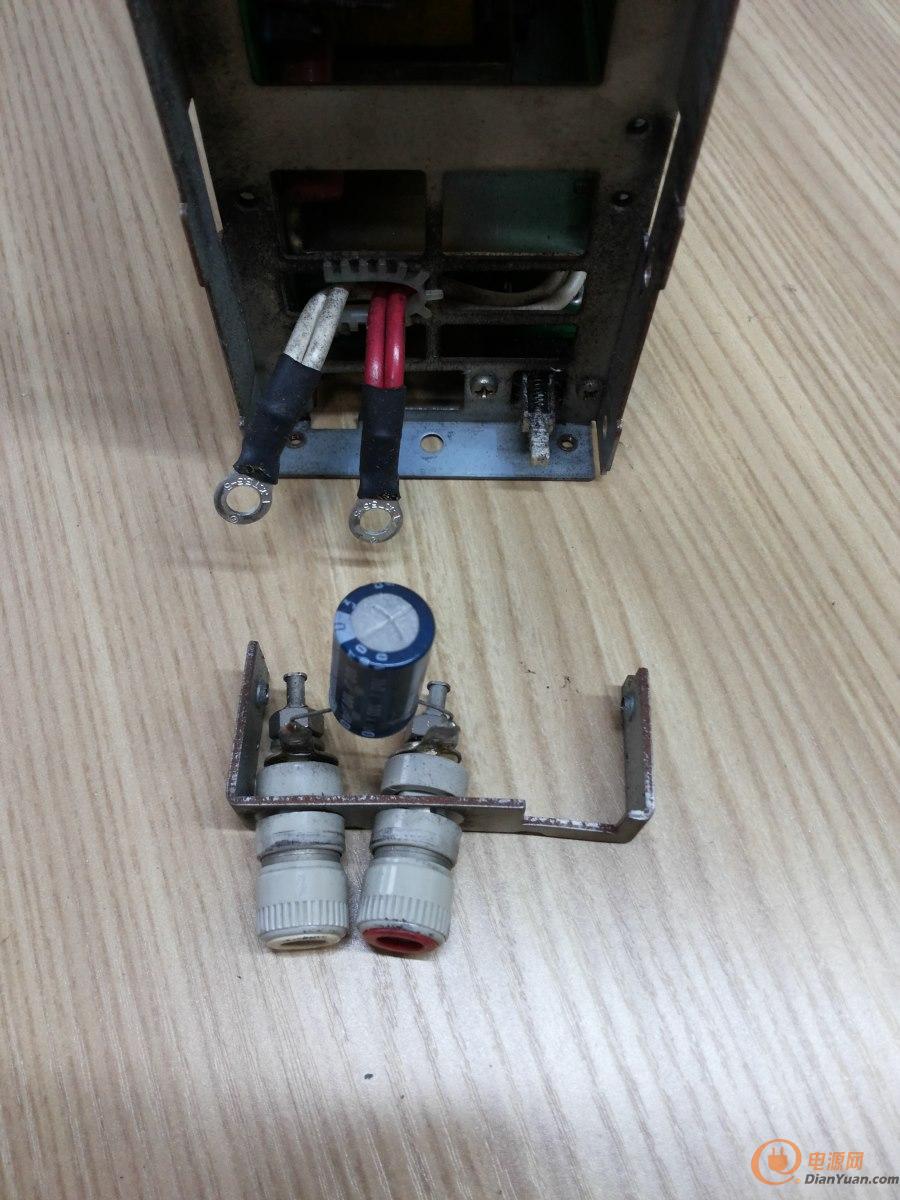

拆掉前輸出端子



20150612_140500

拆掉通訊接口板



20150612_140526

再看短路點



20150612_140542

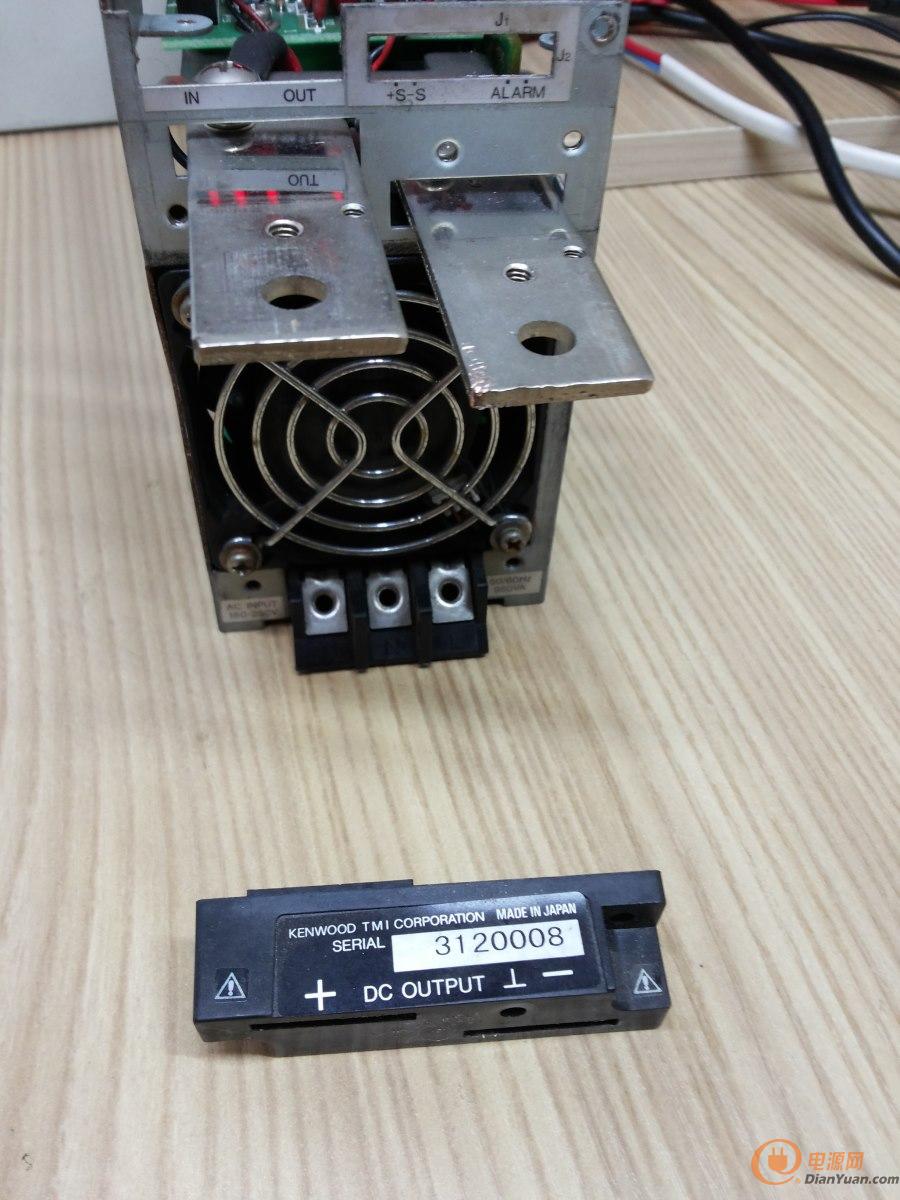

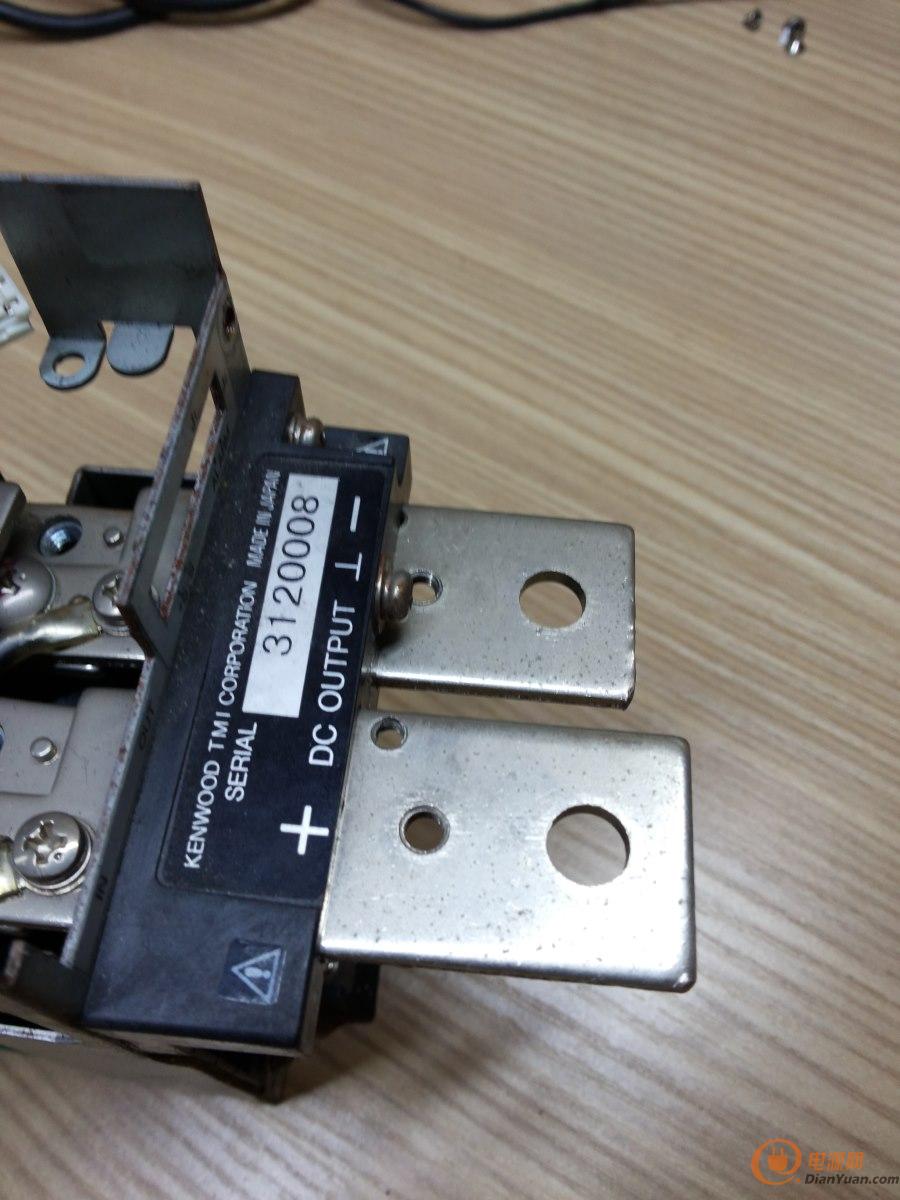

尾部輸出端子，這個電源是10A的，這個端子上個100A應該沒壓力。



20150612_140711

塑料件不知道應該叫什么





20150612_140859

拆掉第二塊板，這個是什么板我也不知道，也不知道干啥用的。







未完待續······································

全部回復(12)
正序查看
倒序查看
chinawph
LV.3
2
2015-06-13 22:04

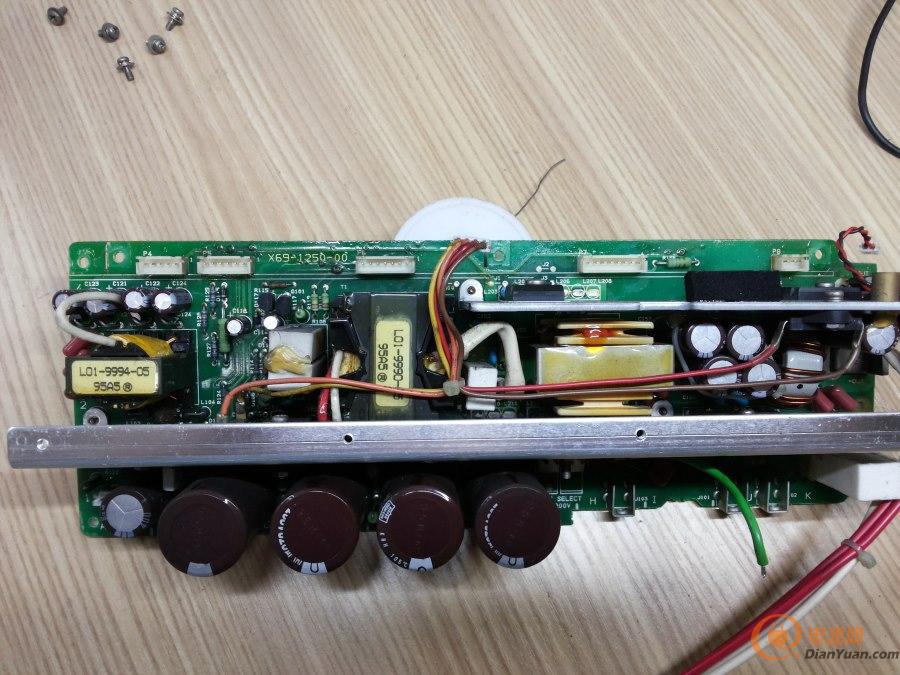

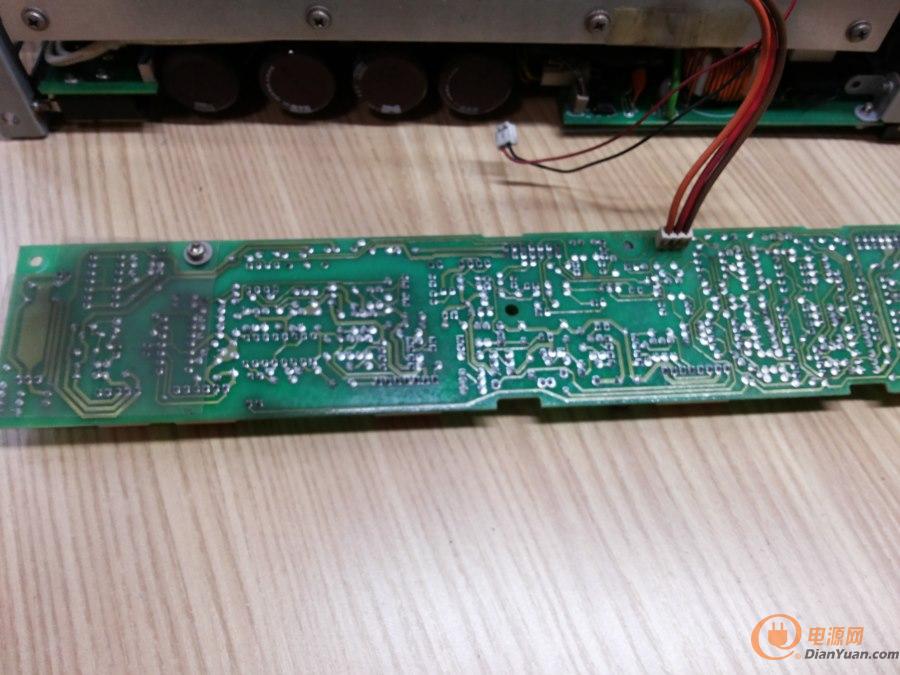

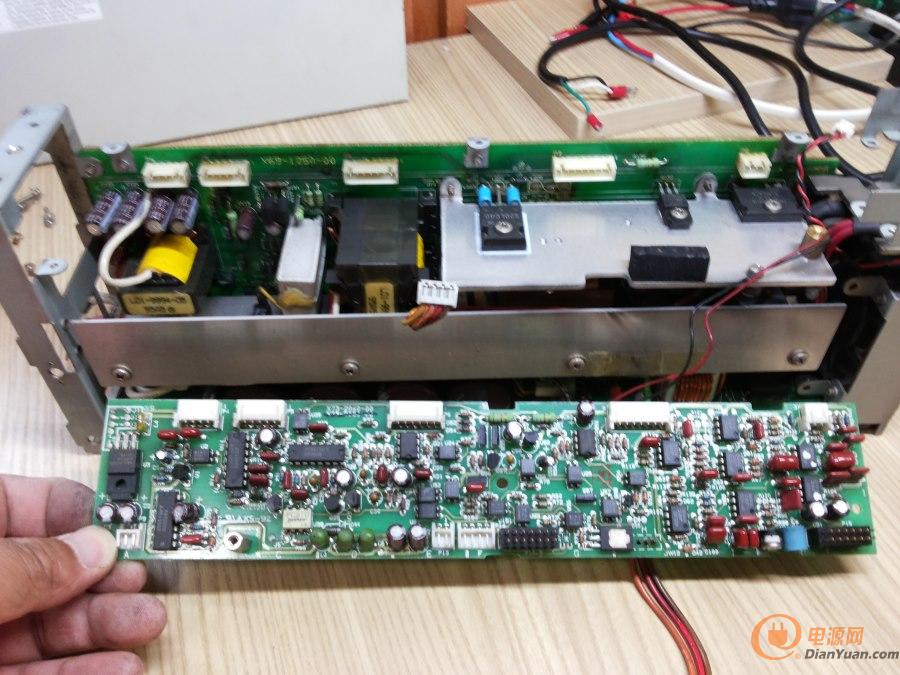

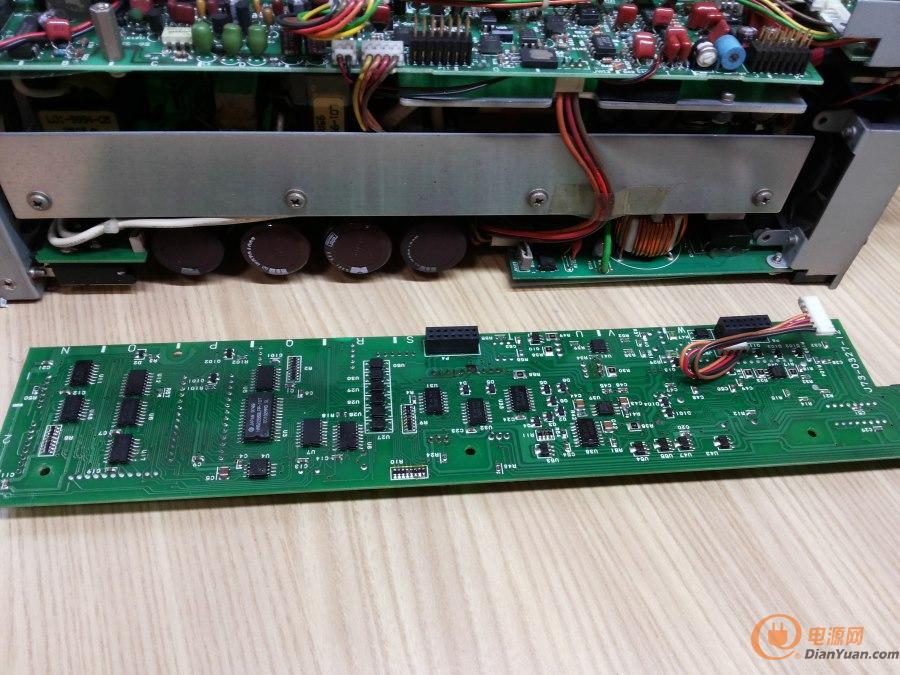

第二塊板的背面

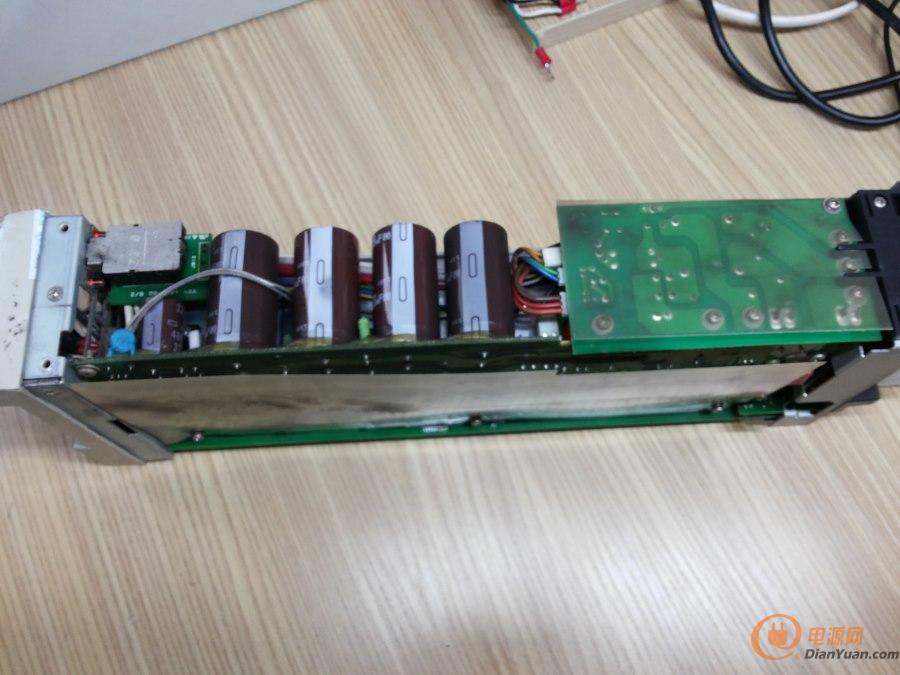

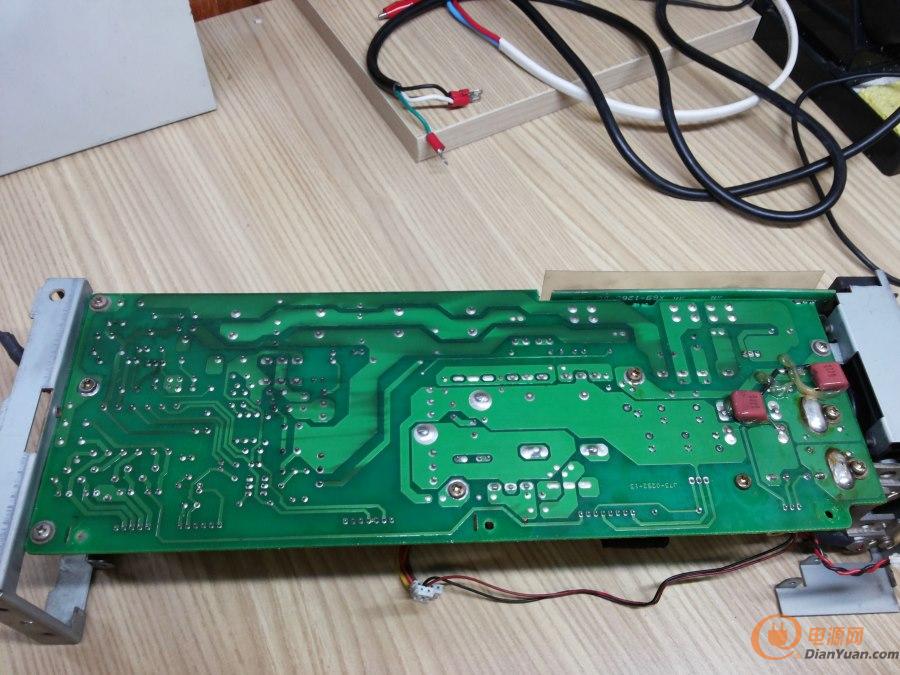

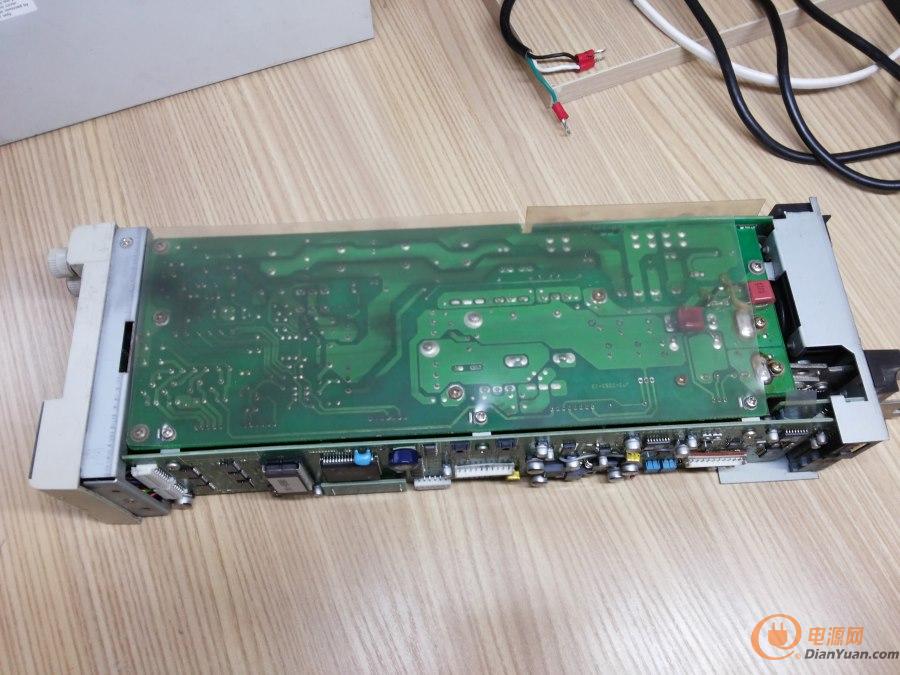

看一下主功率板的背面

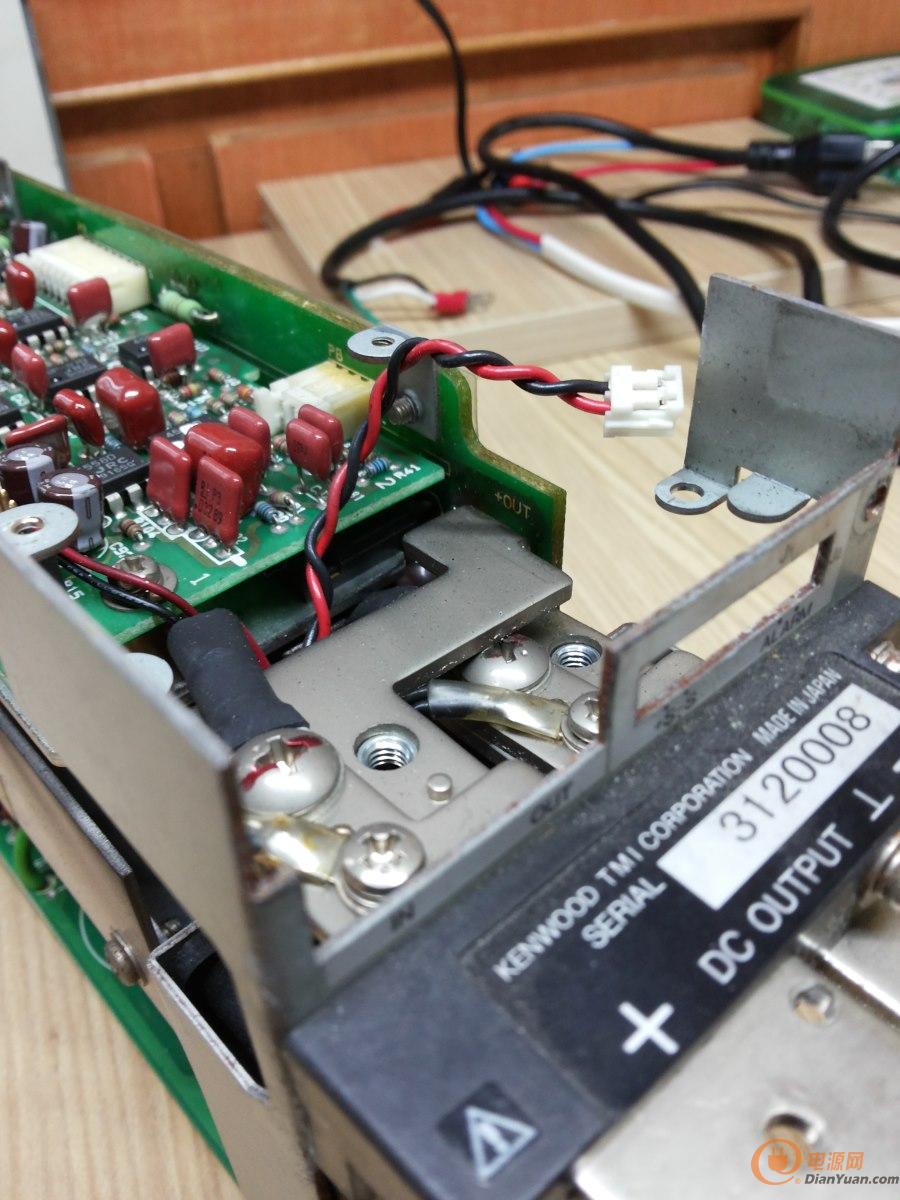

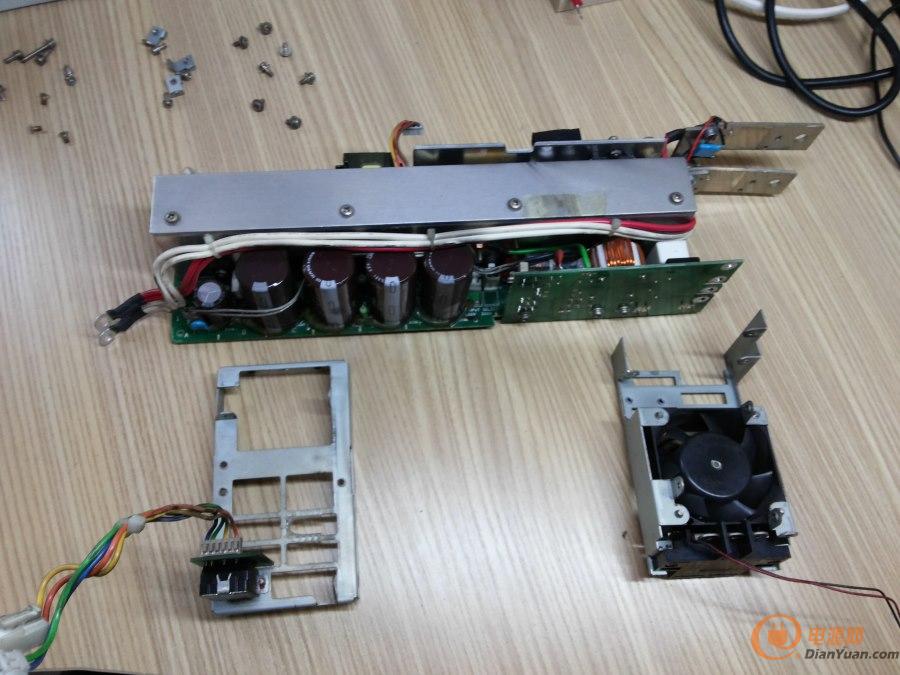

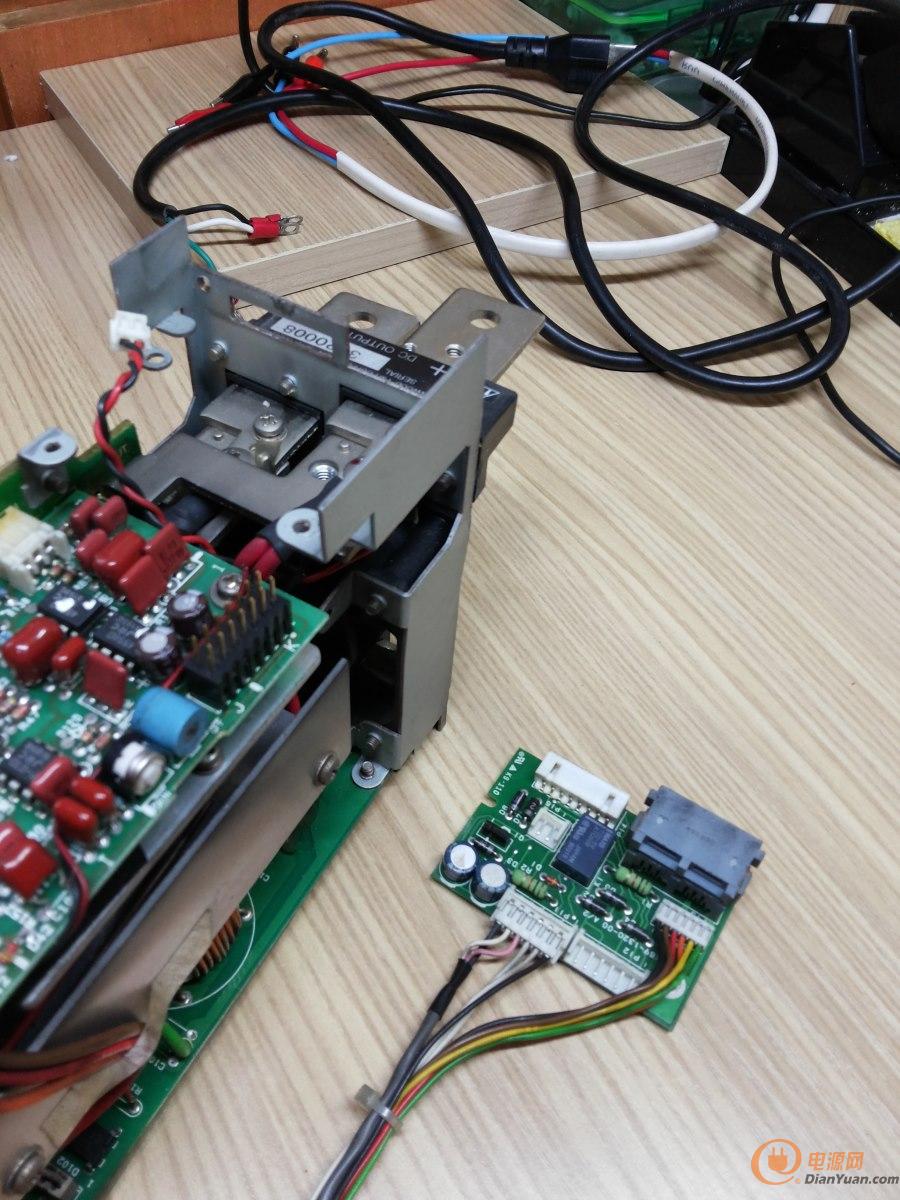

拆掉前后兩個金屬支架

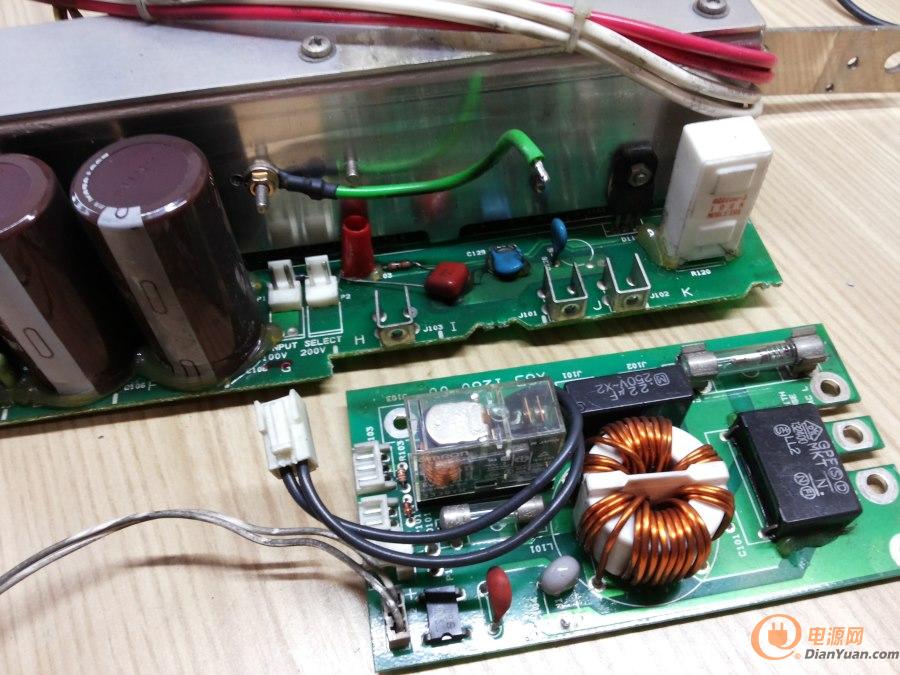

拆EMI部分

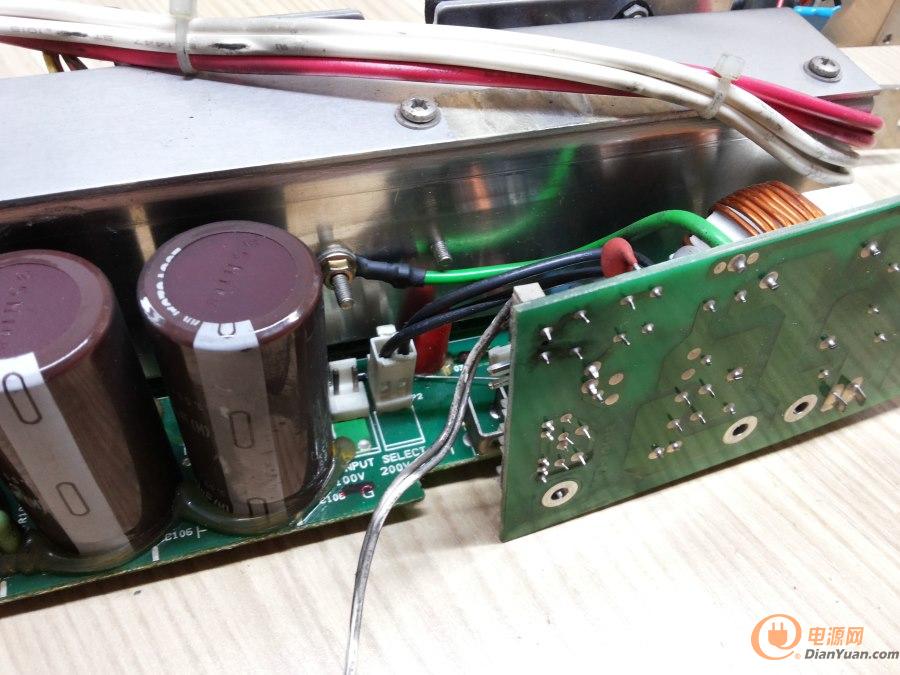

那個2PIN的插接件是選著電壓的，通過選著插在功率板上不同的位置選擇100V或200V輸入電壓

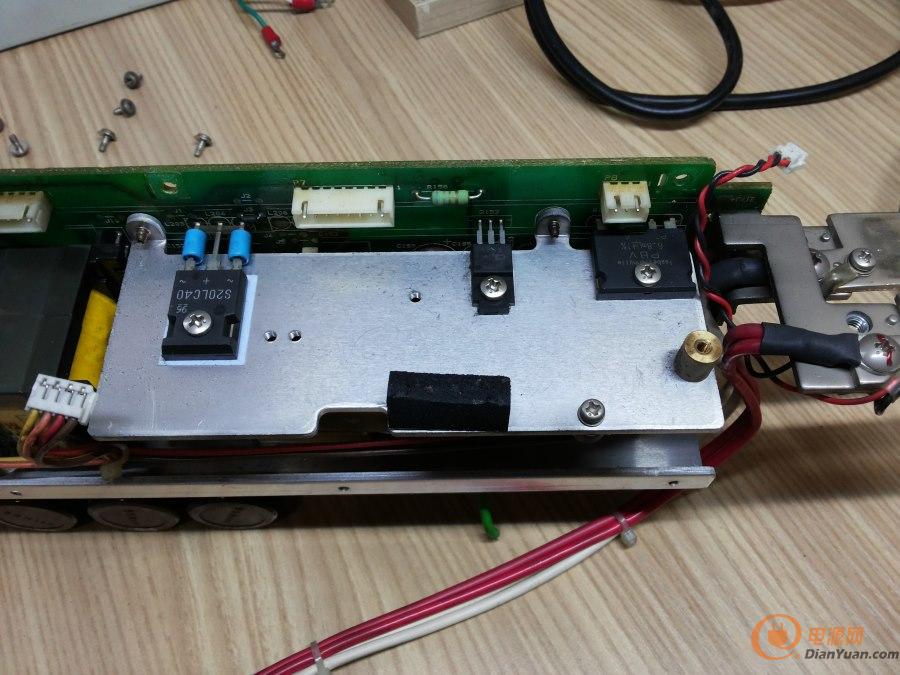

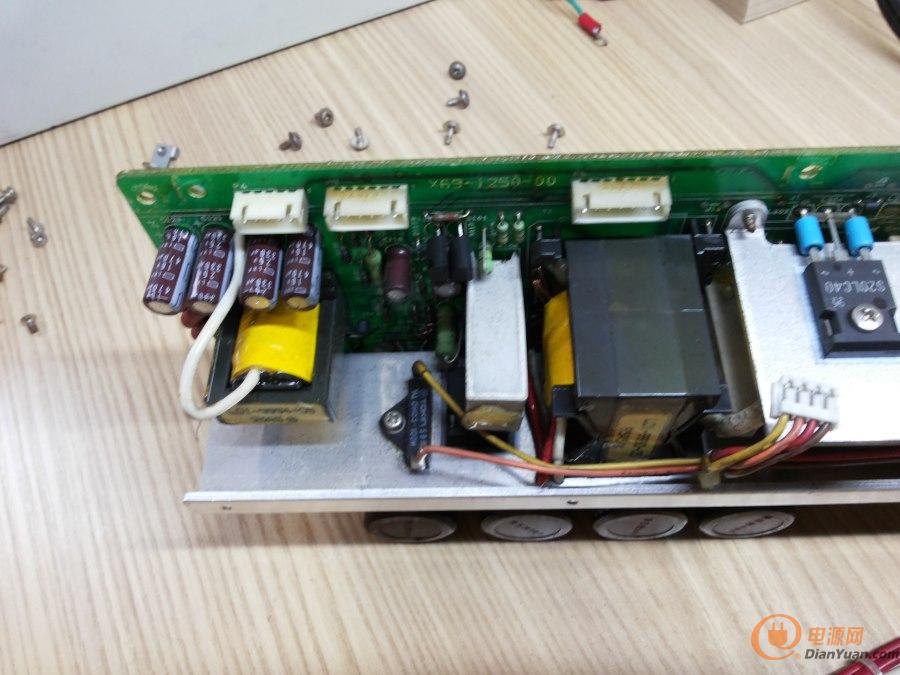

功率板正視

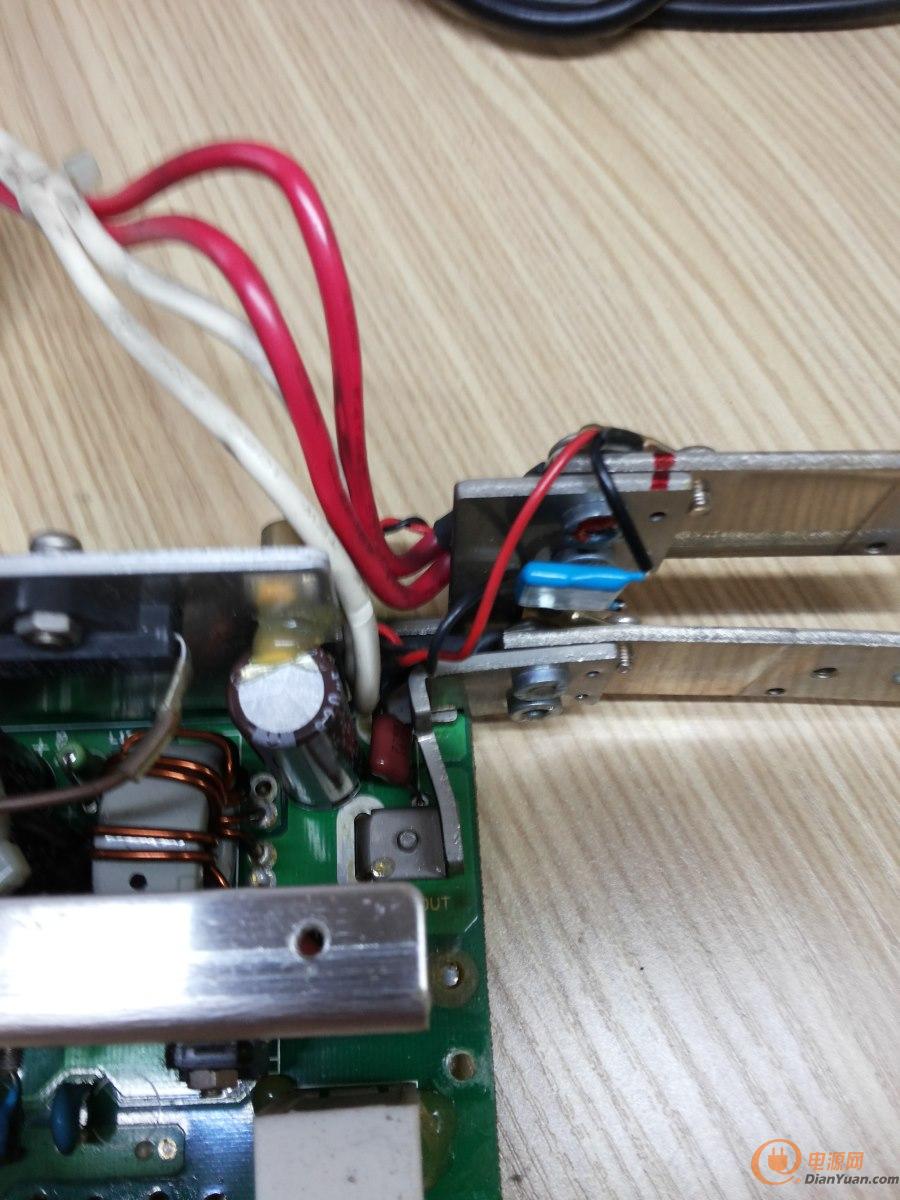

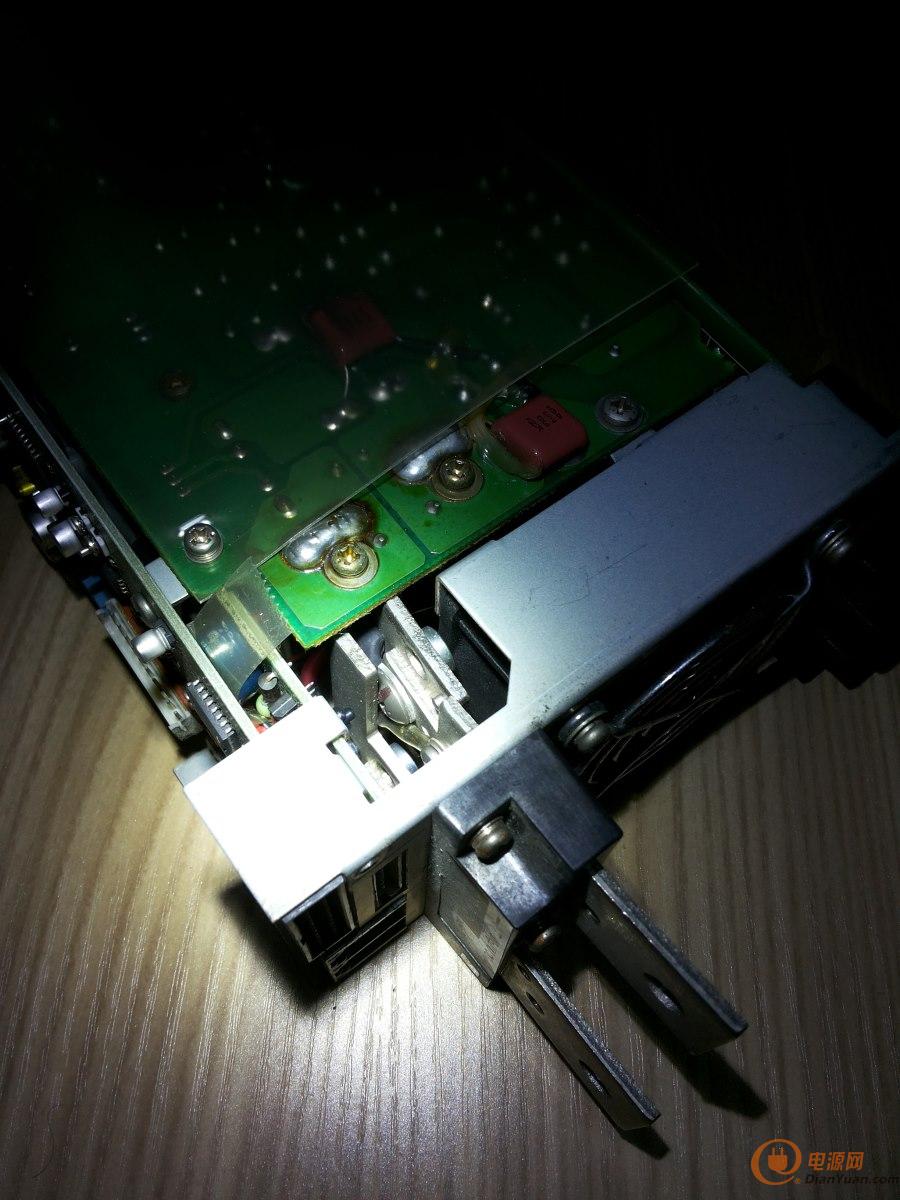

焊在功率板上的輸出銅板被壓變形了  后來矯正過來了



 清洗個部件后組裝，上電試機。

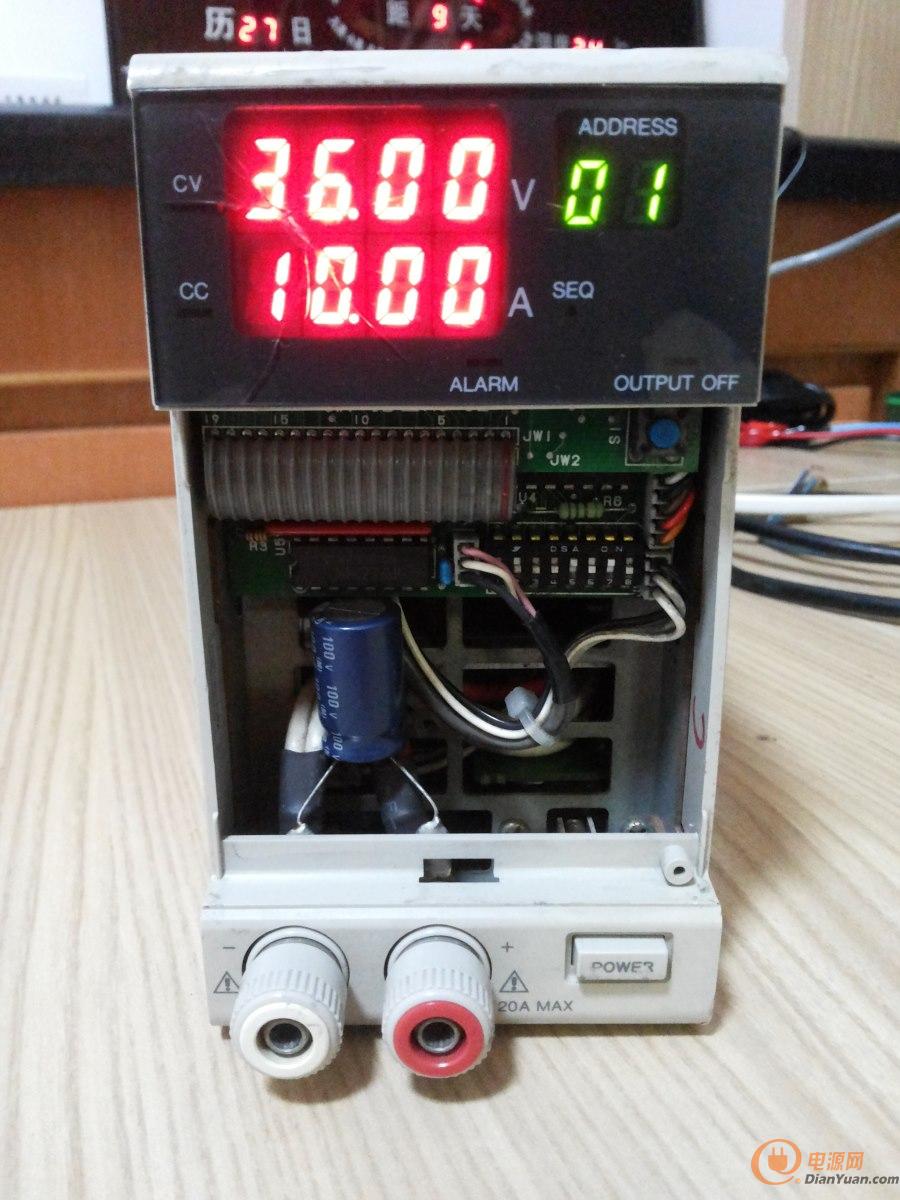

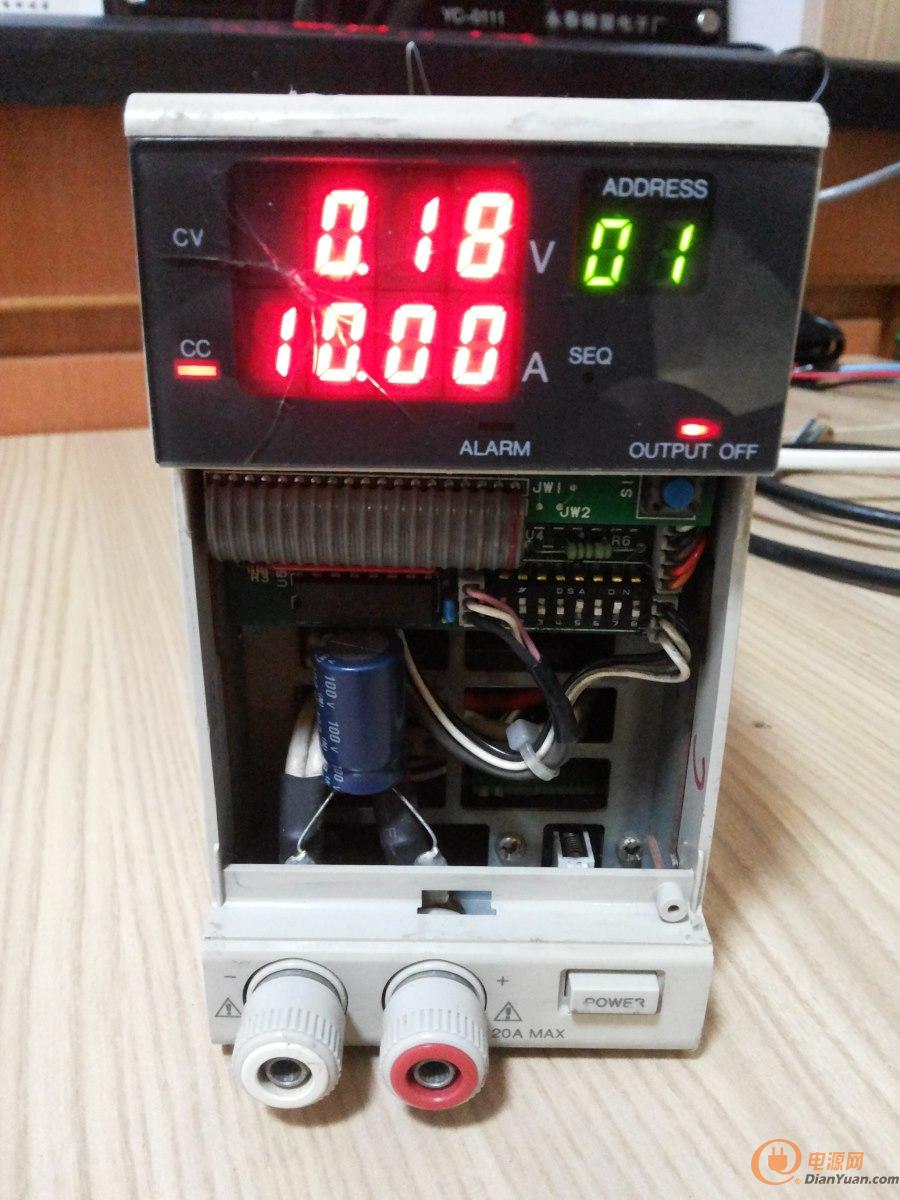

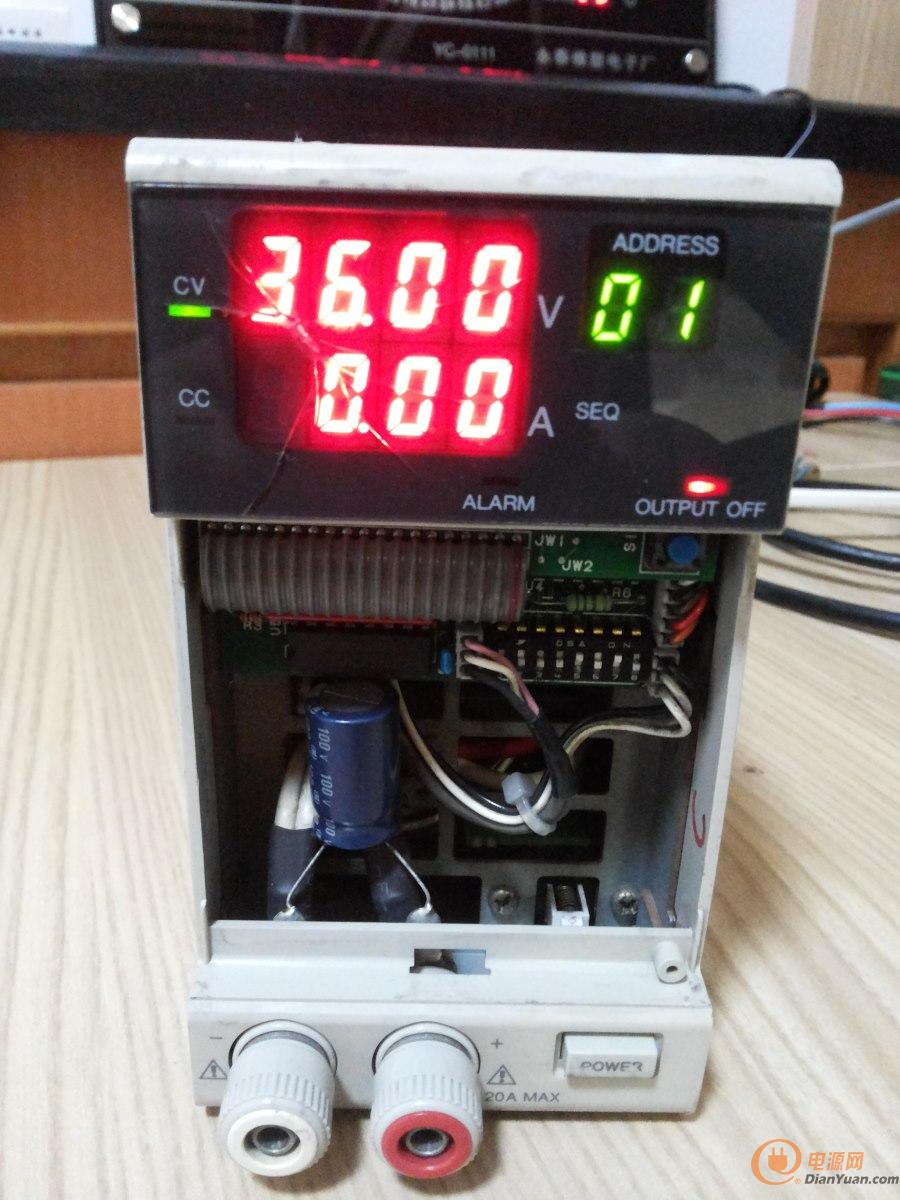

全部設到最大值但未輸出的狀態

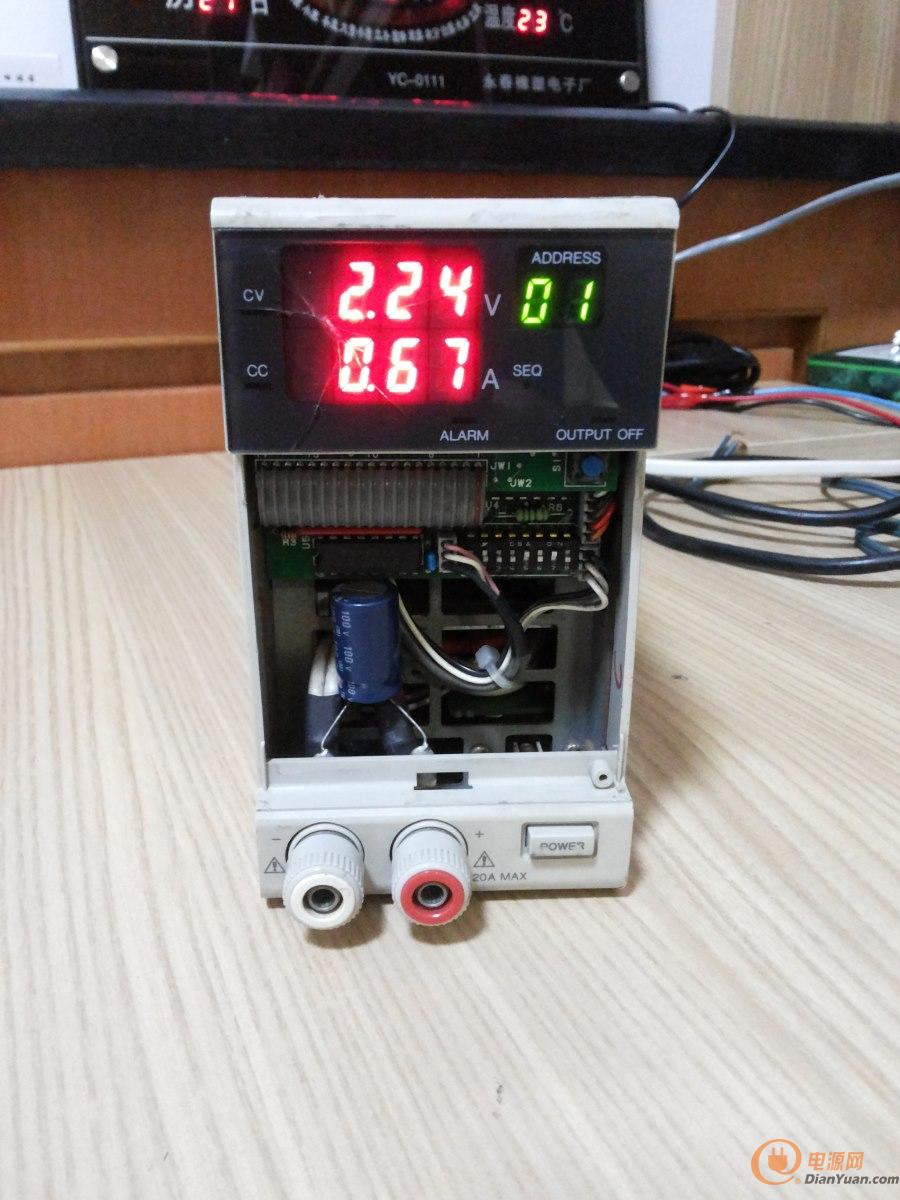

開啟輸出但沒有負載的狀態



用鑷子插在后輸出端子上開啟輸出的狀態





下一步得做個手柄，要不太難用了。
