1 前言

Altium Designer（簡稱 AD24）作為電子設計自動化領域的專業軟件，是電力電子或硬件工程師高效開展設計工作的重要支撐。該軟件深度集成原理圖繪制、PCB 布局布線、3D 模型預覽與設計規則校驗等核心模塊，可適配從簡單電路到復雜多板系統的全流程設計需求，其智能布線引擎與實時 DRC（設計規則檢查）功能，能有效保障設計精度與效率。

對于新手來說，在實際操作中，AD24 的復雜功能常伴隨各類使用問題，影響設計進度。聚焦 AD24 實操，持續梳理原理圖關聯錯誤、布線沖突、3D 模型適配異常等問題的解決方案，為電子設計從業者提供專業、實用的技術支持，助力高效推進設計工作。

2  Altium Designer24使用問題

1、過孔蓋油

2、Gerber文件輸出

3 使用問題解決記錄

1、過孔蓋油

通過阻焊油墨覆蓋過孔焊盤，形成絕緣保護層。其核心作用：① 防氧化腐蝕：阻隔銅層與空氣接觸。② 防掛錫：避免SMT焊接時短路。③ 保證信號完整性：降低高速信號串擾。

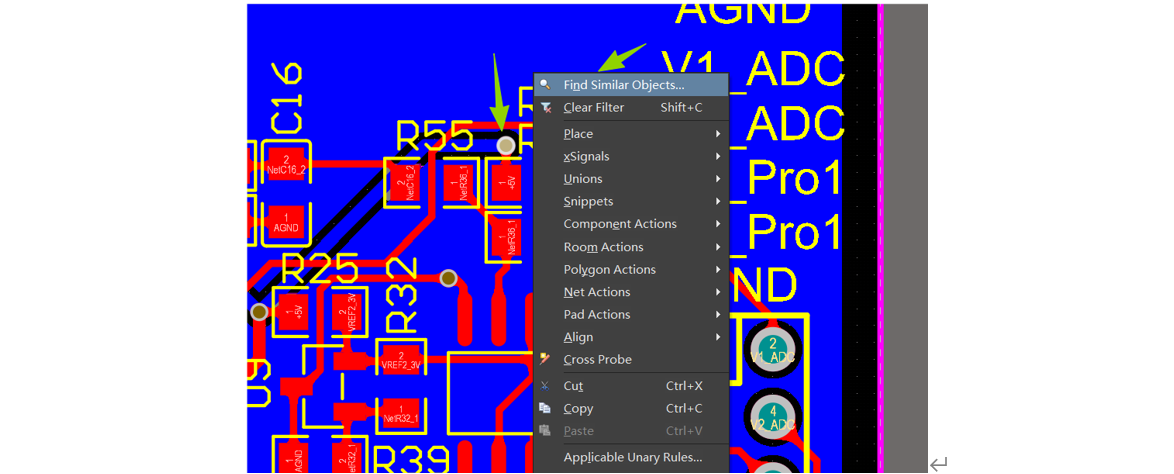

解決方法：（1）選中需要修改的Via，右鍵→Find Similar Objects→Same→Solder Mask Expansion→Manual。

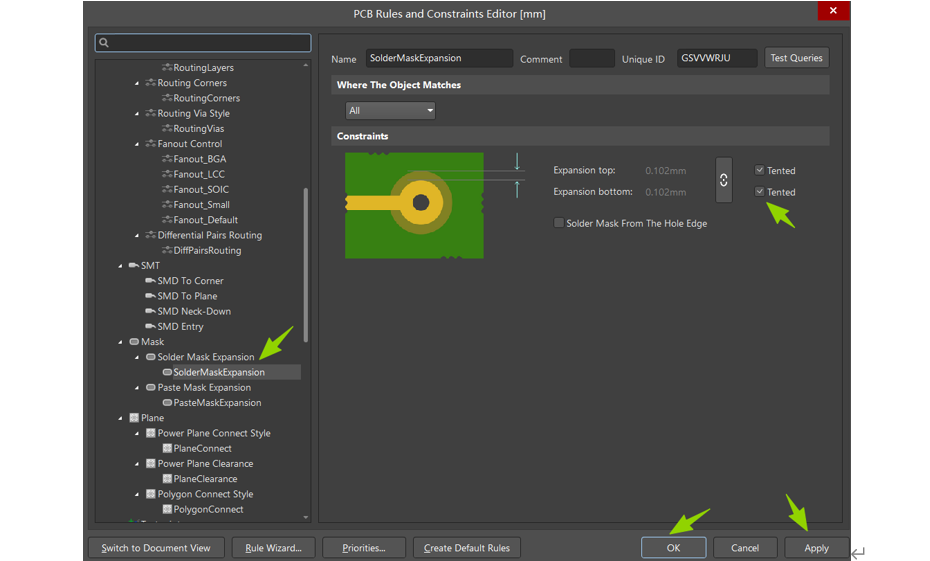

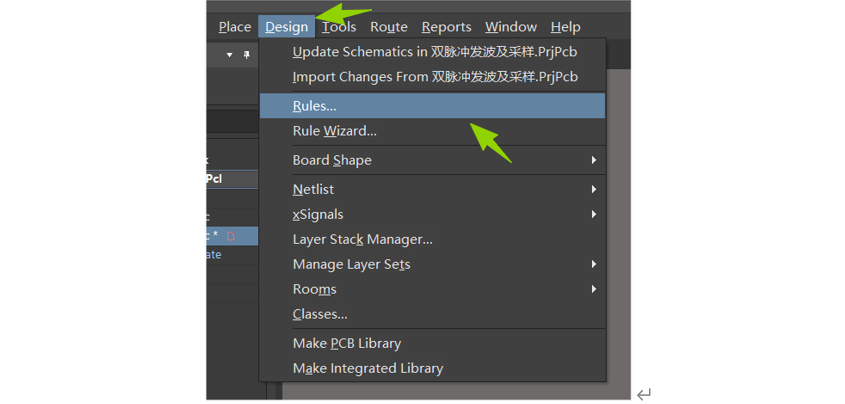

（2） 在規則中修改。Design→Rules→Solder Mask Expansion→Constraints。

2、Gerber文件輸出

① 輸出Gerber文件

② 輸出NC Drill Files鉆孔文件

③ 輸出Test Point Report IPC網表文件

④ 輸出Generates pick and place files坐標文件

操作步驟：

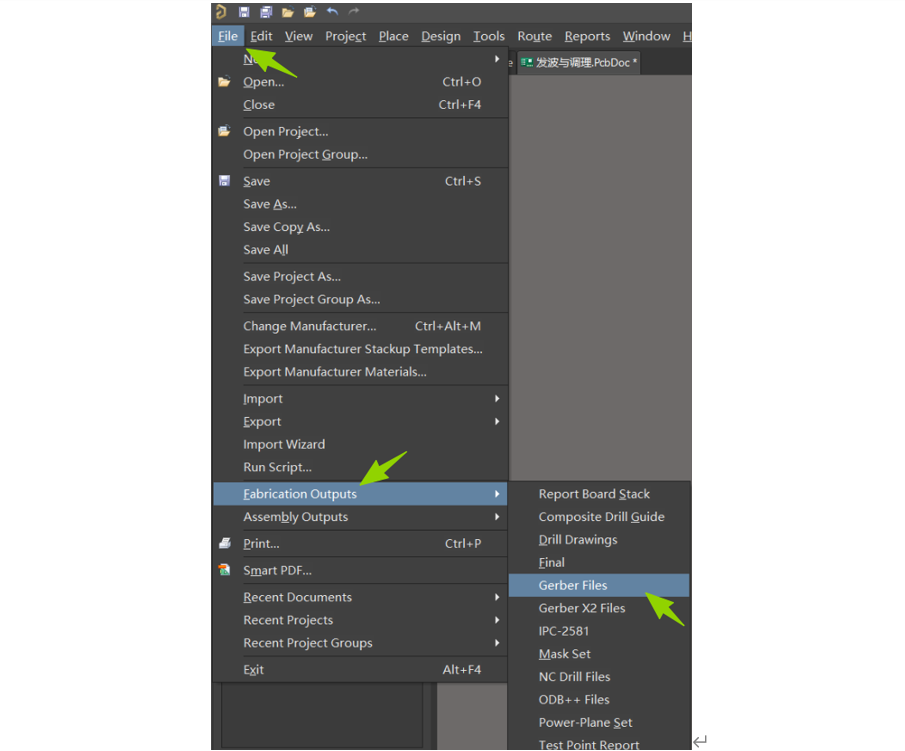

① 輸出Gerber文件，在PCB界面中，選擇菜單欄中的Files→Fabrication Outputs→Gerber Files。

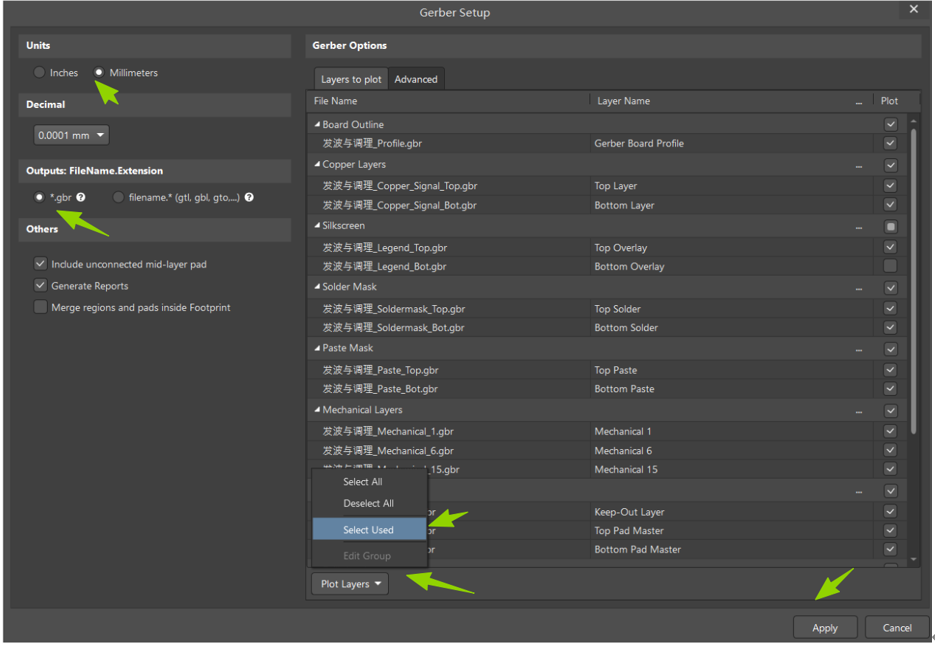

切換到Layers to plot選項卡，在Plot Layers上拉列表中選擇Select Used，再檢查需要輸出的層。

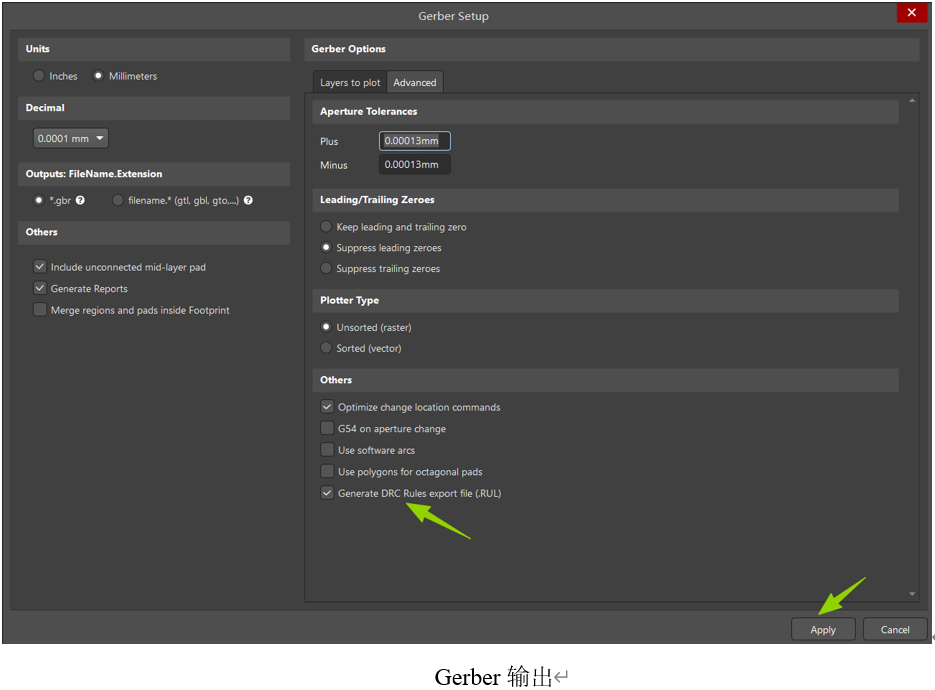

切換到Advanced選項卡，勾選Generate DRC Rules export file(.RUL)復選框，之后單擊Apply和OK按鈕。

② 輸出NC Drill Files鉆孔文件

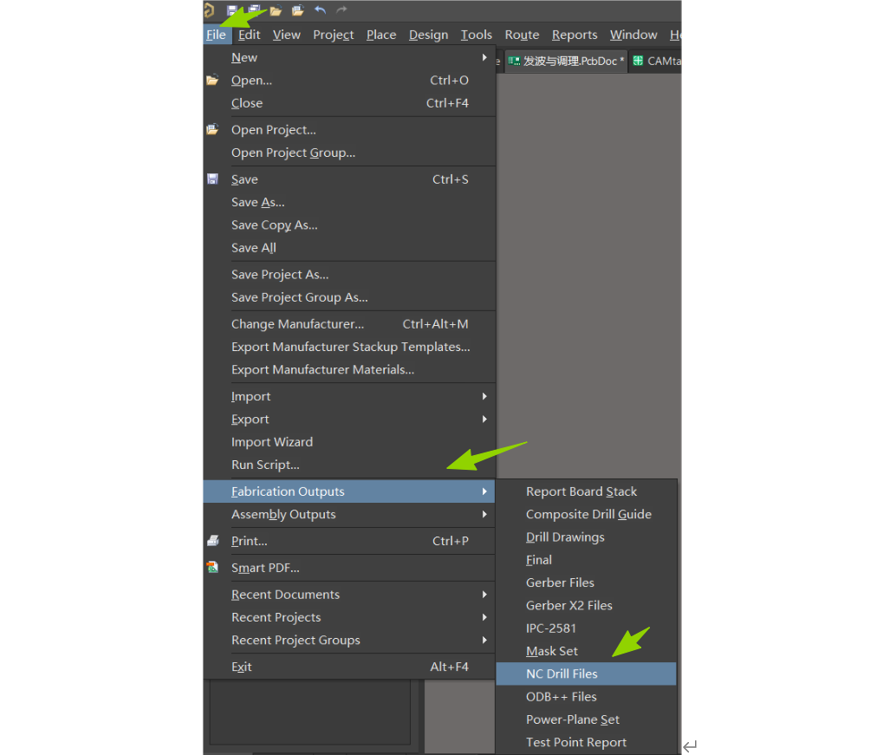

返回PCB，選擇菜單欄中的Files→Fabrication Outputs→NC Drill Files命令，完成過孔和安裝孔的輸出設置。

NC Drill Files對話框中，Units選擇Millimeters，F(xiàn)ormat選擇4:4，勾選Suppress leading zeroes復選框，勾選Generate EIA Binary Drill File (.DRL)復選框，單擊OK按鈕。

③ 輸出Test Point Report IPC網表文件

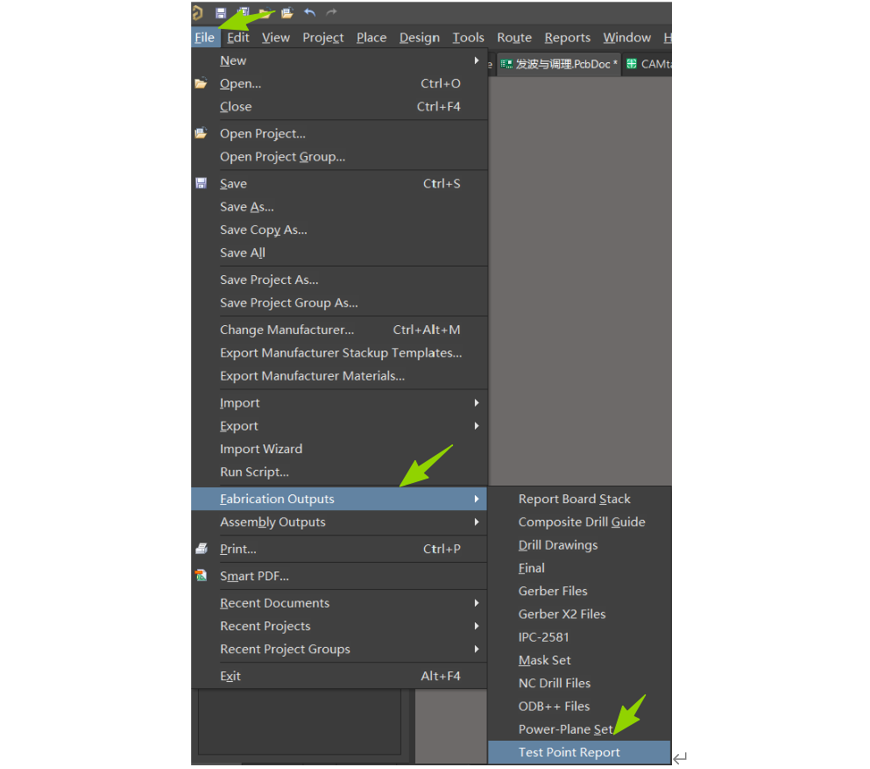

在PCB編輯界面，菜單欄中的Files→Fabrication Outputs→Test Point Report命令，進行IPC網表文件輸出。

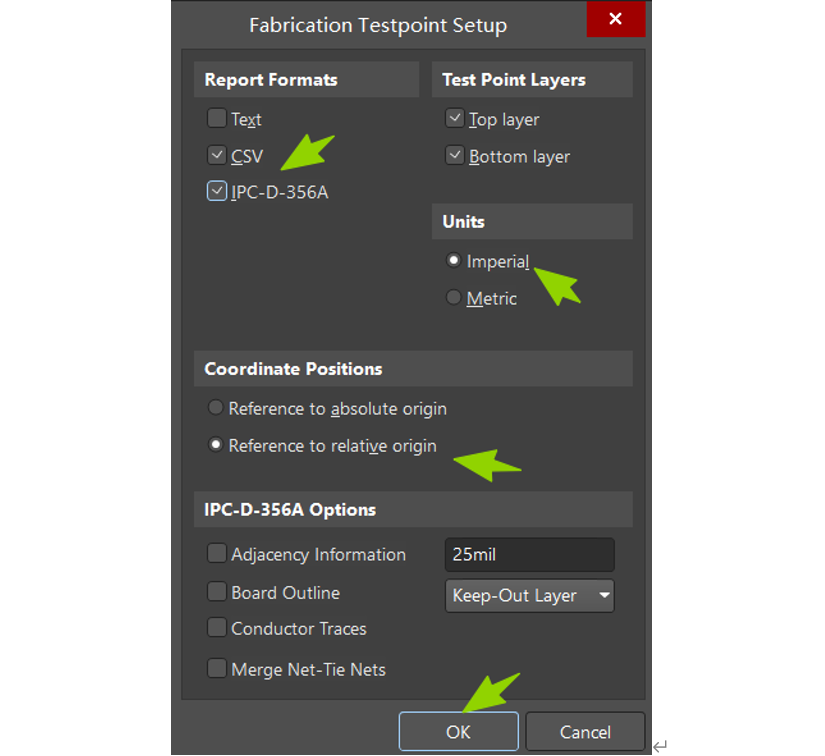

在Fabrication Testpoint Setup對話框中，IPC-D-365A復選框，單擊OK按鈕。

④ 輸出Generates pick and place files坐標文件

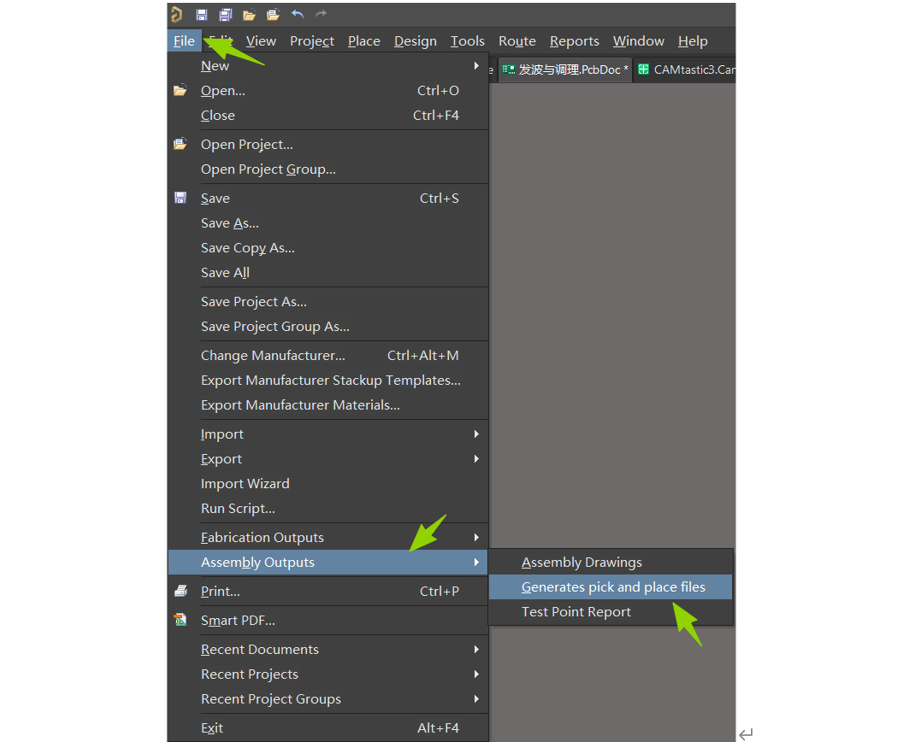

在PCB編輯界面，在菜單欄中的Files→Assembly→Generates pick and place files命令，進行坐標文件輸出。

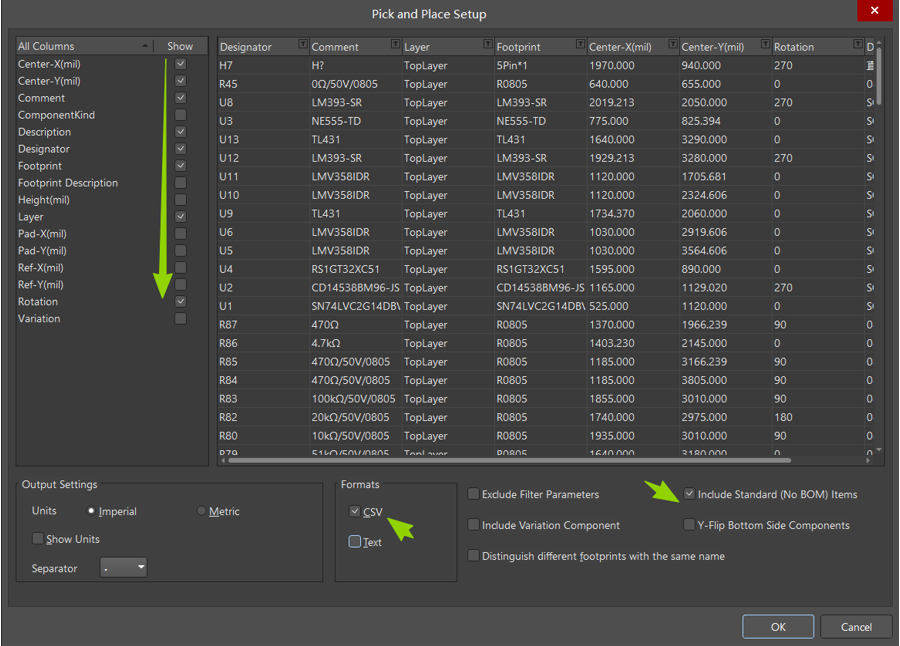

在彈出的對話框中進行相應設置，Units勾選Imperial復選框，F(xiàn)ramt勾選CSV復選框，單擊OK按鈕即可輸出坐標文件。

內容與公眾號同步更新@電源技能成長記

聲明：本貼內容為個人學習整理的筆記，資料來自網絡，僅作為學習交流，不用于其它用途。于個人水平有限，難免有所不足。未經允許不得轉載。
