自己搞一個半橋電路，經典的3525半橋芯片。相關信息如下：

輸入電壓：AC165-242

V輸出：24V/10A（20A、30A）

紋波：不大于 1%

保護：輸出過流保護（可自啟），輸出過壓保護，過溫保護。

先上兩張圖看一看：

這是我的仿真結果，eam應該是反相端吧，eap是同相端吧，我是這么理解的。當電壓大于24V，a、b沒有脈沖輸出，當電壓小于24V時，a、b有脈沖輸出。

初步布局，感覺畫PCB很費時間。

還在畫線，初級基本畫完了。次級還沒搞好了。

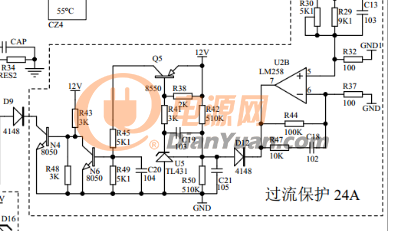

現在次級的線不好走了，感覺過流保護哪里有點麻煩啊。

完整布局。

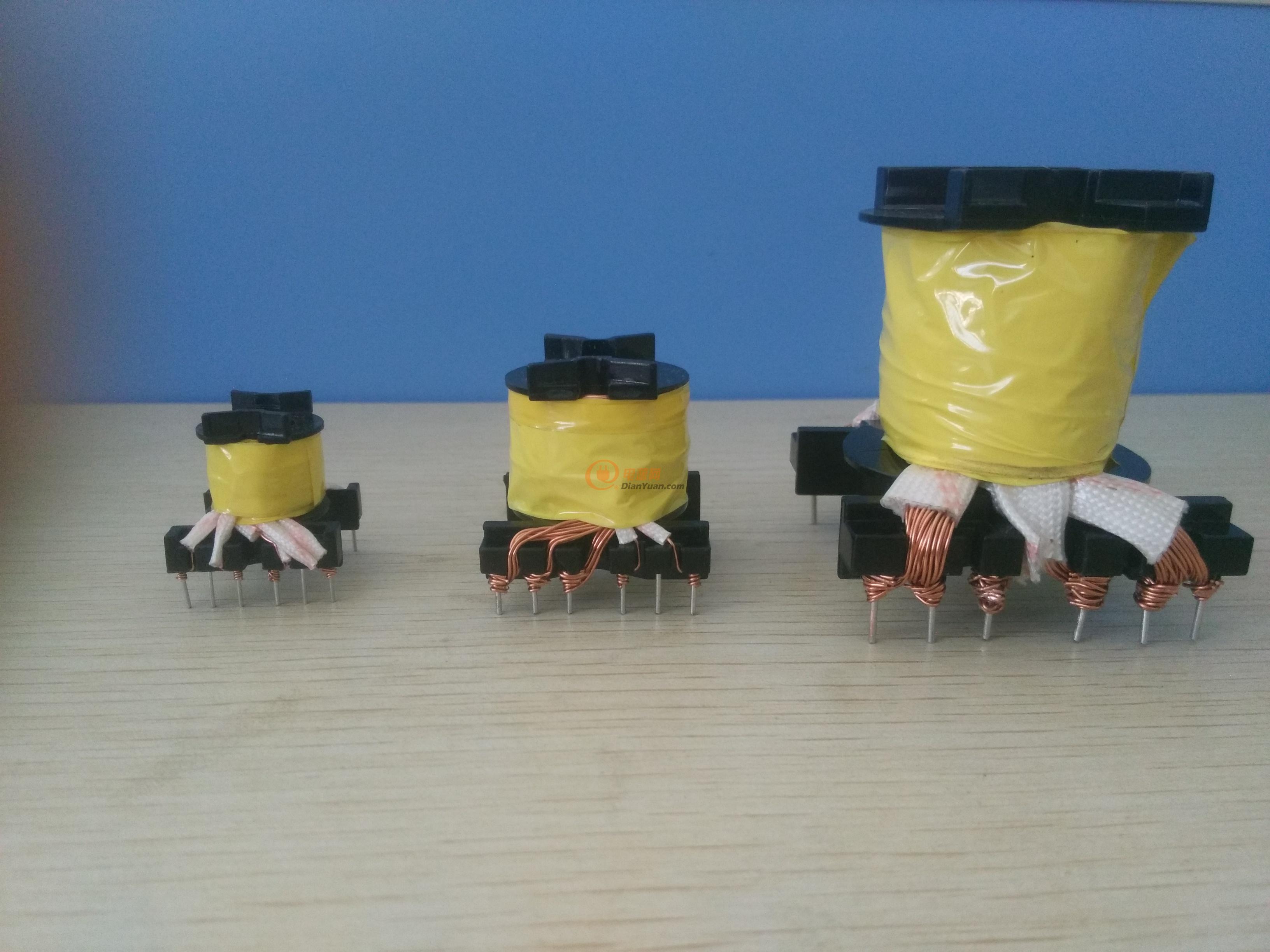

手工打造的變壓器、電感。

左：PQ2020輔助電源變壓器

中：PQ3230輸出電感

右：PQ5050主變壓器

上兩張PCB照片：

輔助電源用的TNY275，想帶兩個24V/0.13A的風扇，兩個一起帶芯片就保護了，先帶一個在帶另一個沒事。應該是風扇的啟動功率大，這個怎么解？哪位給個好建議呢？可以在評論區回復，大家一起討論?。?/p>

再來兩張調試圖。不帶負載時的波形:

帶5A負載時的波形：

擺好POSE。功率計，示波器，萬用表，電子負載（顯示電流）

空載：空載損耗3.8W ，示波器：波形不連續 ，萬用表：25.43V ，電子負載：0A（電子負載不能顯示0A）

1A負載 ，功率計：34.9W，示波器：波形連續，萬用表：25.43V ，電子負載：1A，效率：25.43*1/34.9W=72.8%

4A負載，功率計：117.1W，示波器：波形連續，萬用表：25.41V，電子負載：4A，效率=25.41*4/117.1=86.8%

10A負載，功率計：286.8W，示波器：波形連續，萬用表：25.31V，電子負載10A ，效率：25.31*10/286.8=88.2%
