為增加續航里程，本文提出一種雙電池系統，并對該系統的整體設計、充放電控制策略設計和故障判斷進行介紹。
1，雙電池系統整體設計
圖1為雙電池系統電氣原理圖，整套電池系統分為兩大部分:雙電池組和高壓箱。本設計在原有電池系統基礎上再增加一套獨立的電池系統。兩套電池系統并聯至高壓箱，在相同運行條件下，雙系統下各子系統放電電流大小為單組電池系統獨立運行時電流的一半。由于電池容量受放電電流大小的影響，電池容量間接得到提高。高壓箱主要在電池組充放電中起到通斷、控制或保護作用，并與整車控制器(VCU)進行通訊。
圖1雙電池系統電氣原理
圖2為系統高壓箱內部電氣原理圖。電池管理單元BMU接收傳感器信號并控制高壓箱內繼電器通斷。絕緣檢測儀檢測高壓箱內是否絕緣漏電。箱內每組電池輸入支路各設置一個MSD維修開關、支路繼電器和電流傳感器。主正繼電器和主負繼電器控制雙電池組正負回路通斷。預充繼電器和預充電阻組成預充回路，防止系統直接上電時電流擊毀繼電器。在主正繼電器兩端各設有電壓采集，負責檢測電池端電壓與電機端電壓。加熱正繼電器控制兩電池組加熱回路。
圖2系統高壓箱電氣原理圖
此外，高壓箱為支持雙槍充電設有2個充電接口。圖3為系統雙充電模式原理圖，采用的充電樁與傳統充電樁有所不同。該充電樁控制系統采用1路CAN總線對2個充電槍進行控制。高壓箱的雙充電接口也由1路CAN線進行控制。在充電過程中，充電槍并聯接至高壓箱充電接口后充電樁控制系統與電池管理系統通過CAN總線通信，對各充電槍和充電接口進行連接確認，確認后方可進入正常充電流程。若某一充電接口發生故障仍可采用單槍充電。

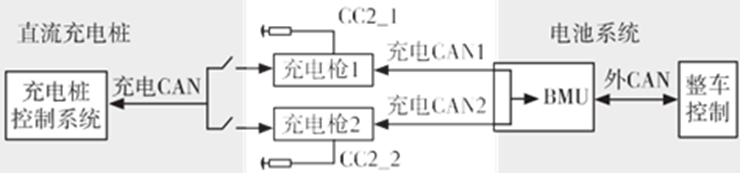

圖3雙系統充電模式原理圖
2，雙電池系統控制策略研究
2.1雙系統放電控制策略
1)主繼電器閉合邏輯。在低壓供電上電后，BMS自檢完成，BMS無1級和2級故障報警時，BMS等待整車控制器VCU發送允許閉合主正繼電器指令，收到閉合指令后BMU閉合主正繼電器，閉合主正繼電器后繼電器狀態反饋閉合信號。
2)主繼電器斷開邏輯。BMS接收到整車發送的請求下電指令，確認無異常后斷開主正繼電器。電池系統發生1級報警時，BMS先發送斷開主正繼電器的請求，經過整車控制器允許后方能斷開主正繼電器，若整車控制器無響應，則在35s后BMS斷開主正繼電器。
2.2充電控制策略
參照GB/T27930通訊協議，對原電池系統的充電流程進行改進。改進后的雙充電模式流程和故障判斷流程分別如圖4和圖5所示。
圖4雙電池系統雙充電流程圖

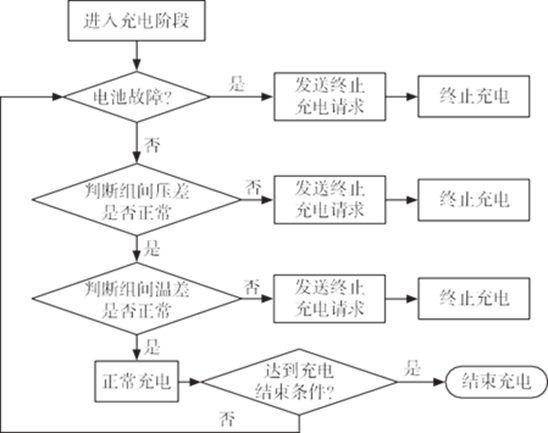

圖5雙電池系統充電故障判斷流程圖
1)插槍判斷。當充電槍(單槍或雙槍)接入，鑰匙開關處于Off擋，充電槍與充電機相互發送辨識報文，參數配置成功。
2)進入充電。判斷插槍成功后，充電樁和BMS各自閉合繼電器后進行充電。
3)判斷充電狀態。當BMS判斷電量充滿時發送報文，充電樁接收報文后發送確認終止報文。
4)充電結束。充電樁先斷開繼電器，BMS后斷開繼電器，解鎖，充電結束。
5)故障判斷。在充電過程中若BMS檢測到電池組間壓差|V1-V2|＞3.36V或溫差|T1-T2|＞10℃時，則判斷發生故障，向整車報故障，終止充電。
2.3雙系統運行故障控制策略
整車運行，鑰匙擋處于ON擋:當兩組電池均發生故障，BMS根據故障等級進行判斷并報故，若為3級故障，BMS報警，VCU只記錄故障，整車?yán)^續運行;若為2級故障，BMS發送請求降功指令，VCU應答，整車降功率運行;若為1級故障，BMS請求下電，VCU記錄故障并發送強制下電指令，整車強制停車下電。
盡管在雙電池組配組時保證組內和組間電池配組的一致性，但不能避免因運行過程中電池組間以電壓為表征的容量衰減不一致，這就需要電壓低即容量小的系統降低放電電流、電壓高即容量大的系統提高放電電流，以保證兩個系統的容量盡可能保持一致?？紤]到組間差異的情況，必須對組間電壓差、溫差和電流差進行實時監測。圖6為組間故障判斷流程圖，以保證差值在允許范圍內，若電壓、溫差差值過大，則BMS向整車VCU報警，請求降功率運行。

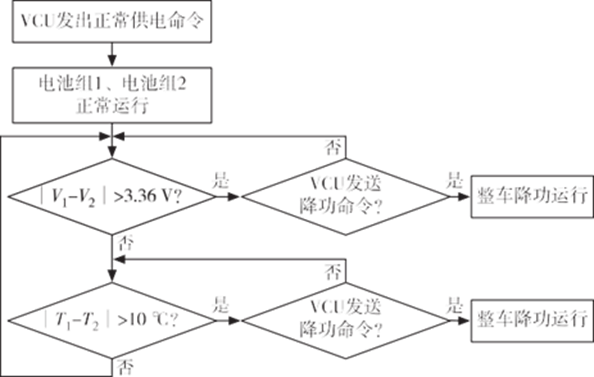

圖6系統組間電池故障流程圖
當某一組電池發生故障，判斷流程如圖7所示，BMS根據故障等級進行判斷并報警，若為3級故障，VCU只記錄故障，整車?yán)^續運行;若為2級故障，BMS發送請求降功率指令，VCU應答，整車降功率運行;若為1級故障，BMS請求切換工作模式，VCU應答并發送切換指令，整車停車下電，VCU斷開故障電池組繼電器，整車重新上電進入單系統運行模式。當組間存在不一致時會出現內環流的情況，即電壓值高的電池組會向電壓低的電池組進行充電，即表現為電壓值低的系統放電電流會降低、電壓值高的系統放電電流會提高。這會減小電池組間的電壓差異值，如果要完全消除電壓差值就必須從電池制造工藝和單體電壓均衡等角度進行改進。

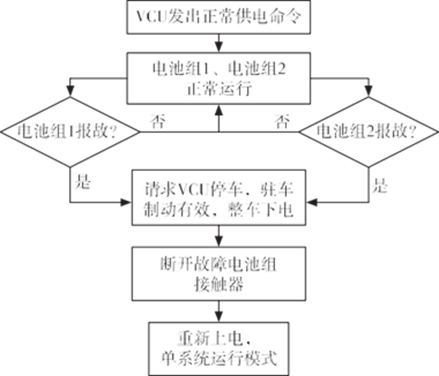

圖7系統單組電池故障流程圖
3，結束語
本文設計的雙電池系統以常規的單系統為基礎進行改進，采用外并電池組的方式來增加系統容量。在充電模式上可采用雙充接口同時充電的工作方式，由此可大大縮短充電時間。在故障判斷方面，雙電池系統除判斷各單系統是否正常外還需對組間壓差和溫差進行判斷，防止組間放電電流差異性過大導致的多余的電量消耗以及組間容量衰退不一致。雙電池系統設計思路較為成熟，改進成本較低，可廣泛應用于純電動城市客車。
