大家好，這里是大話硬件。

在前面文章中提到，SDRAM最小存儲單元是一個晶體管和一個電容，下面具體分析一下這些存儲單元到底是如何構成SDRAM。

首先介紹矩陣陣列式結構，每個存儲單元被固定在由word line 和bit line組成的矩陣陣列中。

當word line有效時，這一行的晶體管的全部打開；當bit line 有效時， 這一列的晶體管全部和bit line連通。通過坐標（行，列）就能把對應存儲單元的電荷轉移到bit line上。

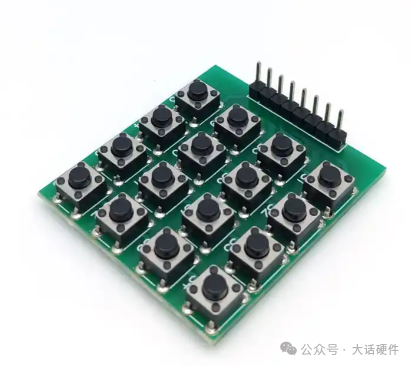

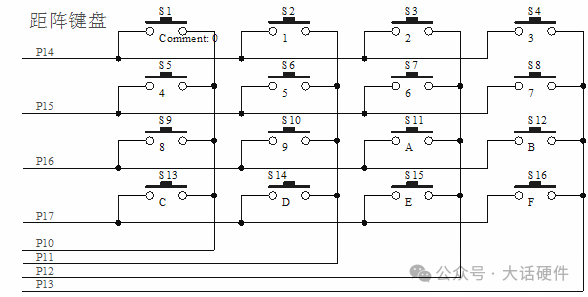

矩陣式的架構，讀寫數據原理和我們熟知的矩陣鍵盤原理類似。

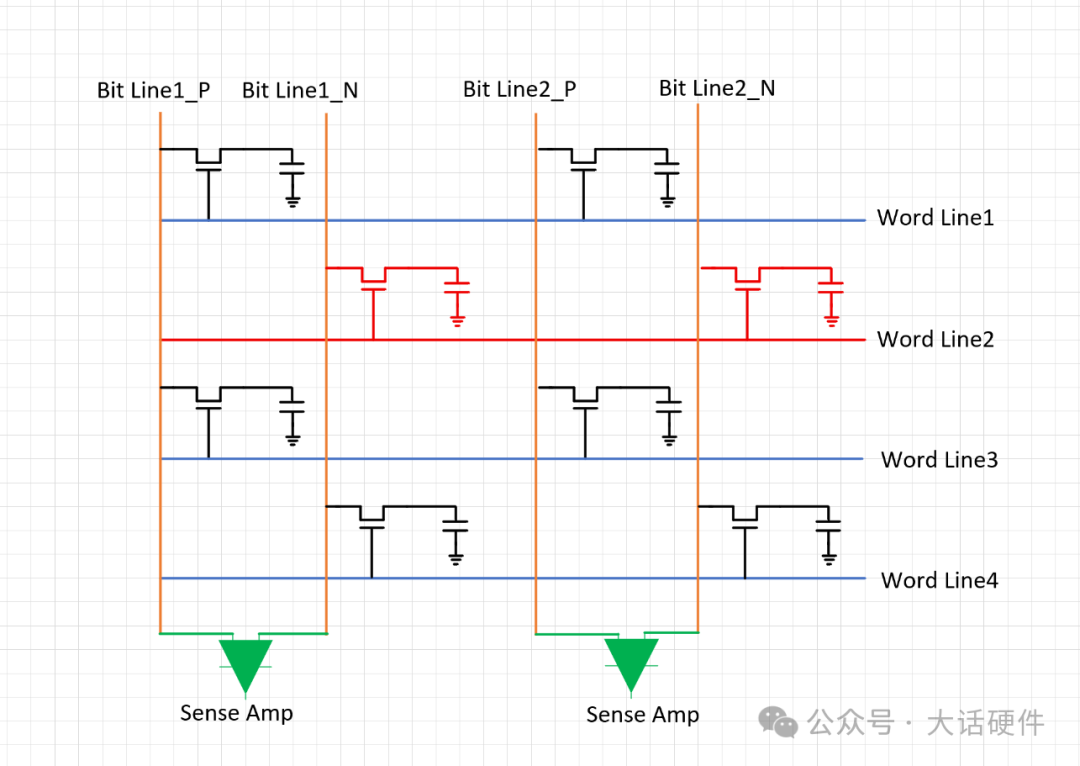

除了矩陣式排布的結構，還有另外一種雙Bit line 的架構。如下圖所示。其中N線上電壓作為參考，連接放大器一端，P線連接晶體管，來檢測電荷變化。

這種架構相比矩陣式的多了bit line，相對更復雜，但是它的抗干擾性能得到了增加。在芯片內部有很多噪聲，外部產生的干擾通過對稱的兩根線就能得到抵消。因此，這種結構具有非常好的抗共模噪聲能力，更有可能在實際產品中使用。

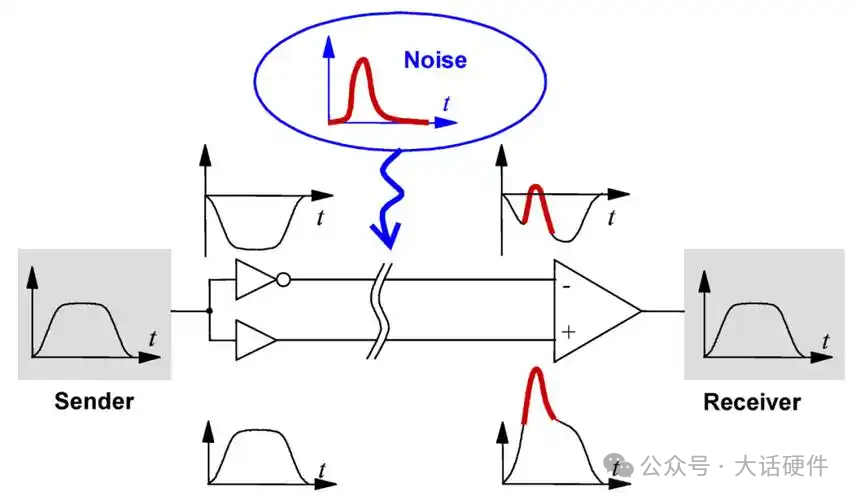

采集bit line上信號變化的放大器是差分放大器，在矩陣式的結構中，放大器的參考端往往離bit line 非常遠，很容易會受到干擾。所以bit line只能看成是單端信號。但是在雙bit line的架構中，參考線和實際的位線（bit line）是并排走線，此時bit line 就可以看成是差分信號。差分線最大的優勢就是抗干擾

本來SDRAM內部存儲單元電容只有不到30pf，這么小的電容，電壓變化非常容易被淹沒在噪聲中。因此，雙bit line的架構對讀取數據準確性比單bit line有更好的保障。

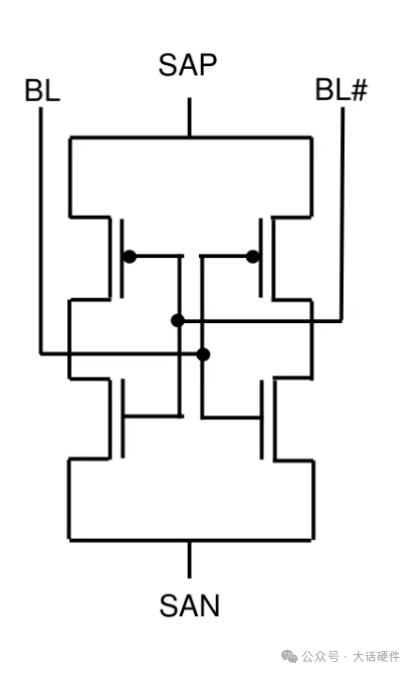

下圖是bit line上連接放大器拓?fù)洹?/span>感知放大器是一個差分放大器。BL和BL# 是上面圖中bit line P端和bit line N端。

在讀數據時，流程如下：

（1）先將各線上的電壓進行設定，BL=BL# =1/2 VCC，SAP =0  SAN=1/2 VCC ，此時差分放大器處于默認狀態。

（2）打開word line 開關，存儲單元中的電荷就會加到BL或者BL# 上，如果此時存儲單元為0，word line打開正好是BL上存儲單元，SAN電壓會從1/2VCC變?yōu)?，此時連接BL的MOS管就會導通，將BL拉向0電平。

（3）SAP會因?yàn)镾AN為0，SAP會變?yōu)閂CC，同時將連接BL# 的MOS管打開，使BL# 的電平變成了VCC電平。

如果存儲單元是1，則同理可以得到SAN是VCC，而SAP是0。

從上面分析可以看出，存儲單元很小的電荷變化，經過放大器放大后，變成了VCC幅值大小的電平變化，更加容易被后面的電路進行檢測和識別。
