这是19年 PCI-SIG 关于PCIe 信号，在设计过程中使用中继器（Redriver&Retimer）一份资料，现在读来，还是做PCIe设计的黄金指南。
相关标准

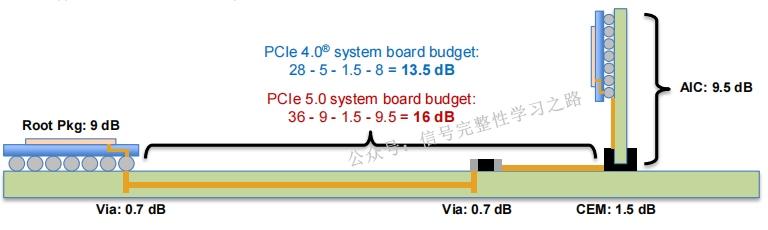

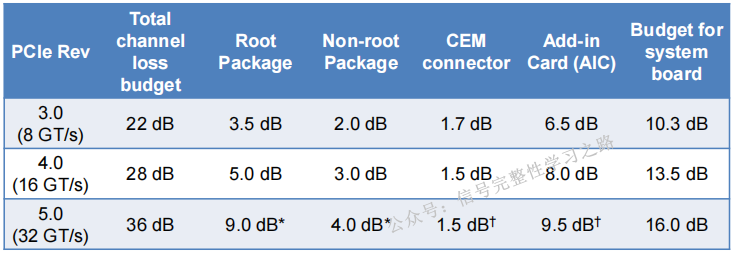

给出PCIe3.0~5.0的整个链路各自损耗标准，以及对各部分进行划分，给出了损耗标准，如下图：
上表的这个标准来说，目前很多产品的PCIe设计都是基于此相关的标准来评估风险。

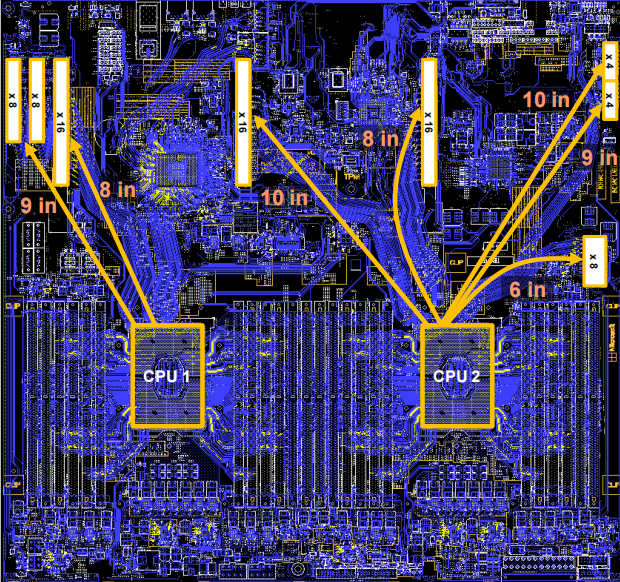

常见的高速产品比如服务器，也是基于此标准进行评估，下图为常见的PCIe信号的布局形式：
在实际工作过程中，项目评估阶段，会针对不同的拓扑结果做一个整理和简单评估，如下图：
整个链路，变量最大的就是系统端的主板，而改善其性能的最直接方式就是板材。常见的板材分类就是：Mid-loss, Low-loss, and Ultra-low-loss。目前行业对损耗没有的统一定义和标准，会看到很多不同的板厂以及资料给出的分类是不同的。
影响插入损耗值的变量因素有很多：材料特性、布线层、走线宽度、铜箔粗糙度、堆叠结构、环境因素等等。这些变量对产品的影响，就需要设计人员根据具体设计和应用场景确定相应的损耗值。

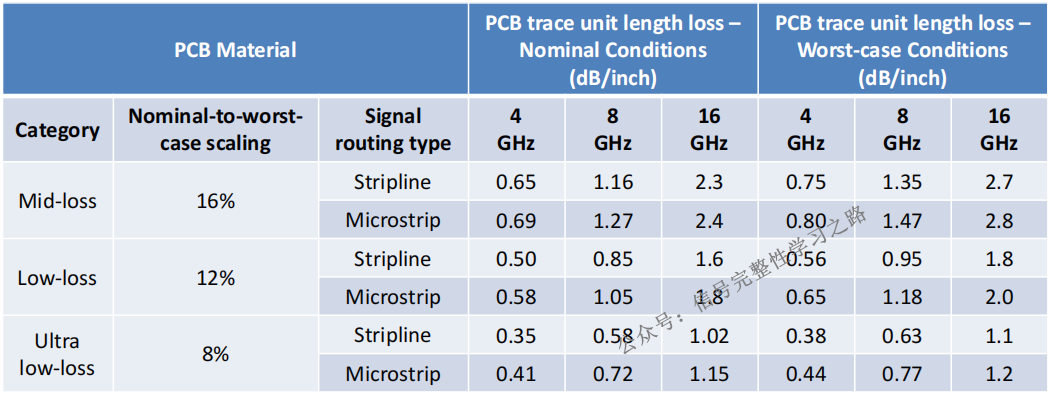

资料也给出了一些不同板材的参考值，如下图：
这里需要注意两点：
- 并非某一分类的所有材料都有相同性能，比如有些材料电性能更好一些，有些材料的工艺性能更好一些，这种取舍需要根据设计产品的本身来定位，特别是做产品降本分析的时候
- 除了注意板厂的制造公差以及不同板厂的制程偏差，还特别要注意产品的使用环境，比如高温高湿等，这些特殊的环境对产品的性能会有很大的影响，这就需要我们在设计产品的时候留裕量
中继器
如果链路的裕量不足，除了简单粗暴的方式（升级板材）之外，还可以考虑中继器（Redriver&Retimer）
Redriver（重驱动器）
- 输入的模拟信号经过滤波和/或放大处理
- 抖动和噪声可能恶化或至少维持原状
Retimer（重定时器）
- 内部将模拟信号转换为数据后进行重传输
- 可实现信号完全再生，但需付出延迟代价

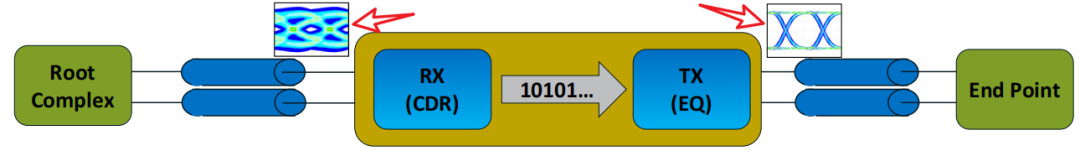

简单来说，Redriver&Retimer的区别：
Redriver是“放大”信号，而Retimer是“再生”信号。
主板的信号长度比较长，信号损耗严重长，推荐使用Retimer。
Retimer器件的布局摆放
- 需邻近扩展槽位置摆放，以确保兼容各类扩展卡/线缆（含无源插卡式扩展槽）
- 需综合考量结构件与布线密度因素
使用Retimer器件的仿真

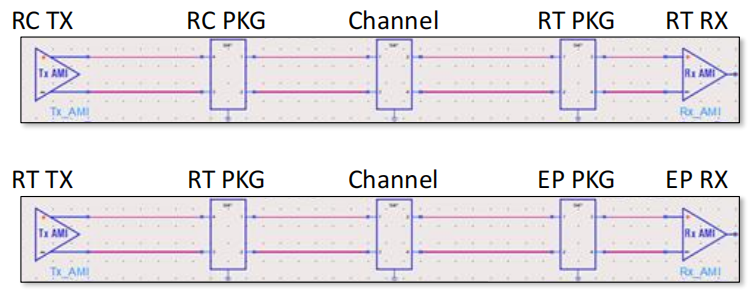

通过运行IBIS-AMI仿真验证信号完整性（SI），这里面有两点需要关注：
- Retimer器件的使用，包含两个链路段：源端至RT段（源端到重定时器）和RT至EP段（重定时器到终端设备）
- 各链路段可评估无源信道或IBIS-AMI（评估含RC/RT/EP的完整信道）进行独立仿真
Retimer重定时器诊断功能
远程环回（Slave Loopback）
支持数据从源端（RC）环回到重定时器（RT），或从端点设备（EP）环回到RT
接收端容限（Receiver Margining）
- 与所有PCIe接收器相同，重定时器必须支持通过控制SKP有序集（Control SKP Ordered Sets）进行接收端容限测试
- 可在两个伪端口（BOTH Pseudo Ports）上评估眼图张开度
协议状态报告（Protocol Status Reporting）
- 重定时器能同时感知上行/下行伪端口（Pseudo Ports）的物理层协议事件
- 可记录此类信息并根据需要上报至系统控制器，助力链路调试
- 支持在重大事件（如意外进入Recovery状态）时向系统控制器生成中断
