大家好，這里是大話硬件。今天這篇文章主要寫一下Allegro軟件在設計多層板時，這個切換視圖的Film是怎么來的。

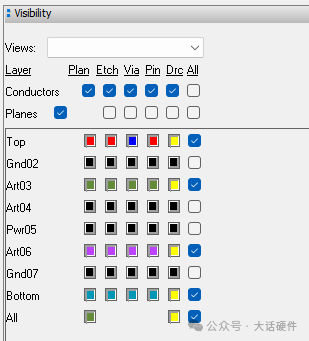

在軟件中，設置切換視圖的功能是Artwork，在出光繪文件時需要用到，畫PCB時因為切換層視圖同樣要使用，因此，在設計之初就需要配置好。在我們公司這一塊全部由PCB工程師完成，但是一直很好奇這里面需要配置哪些東西，于是就有了這篇文章。

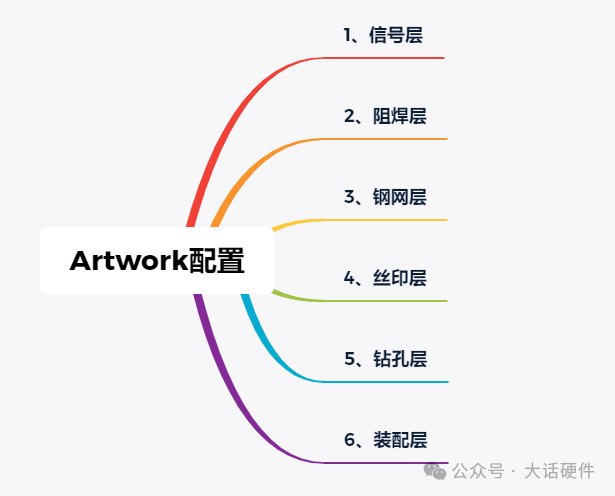

經過學習發現，對于任何一個PCB的artwork都需要設置這6個層的底片

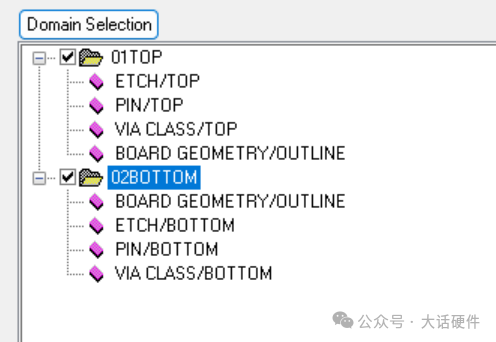

1. 信號層無論是2層板還是多層板，信號層的底片就配置這4項，包括電氣走線，器件管腳，過孔，以及板框。

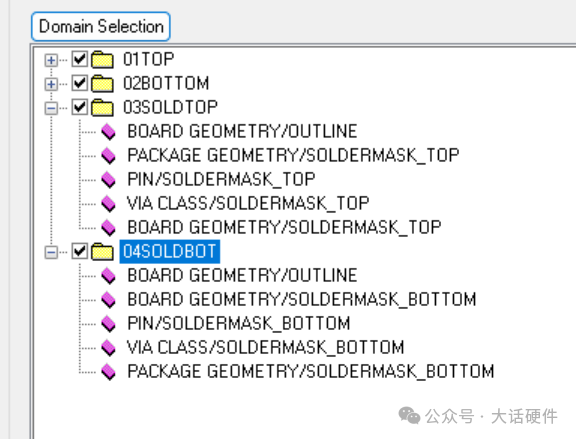

2. 阻焊層阻焊就是指防止油墨覆蓋在銅皮表面，包含下面5項，板框，板子上的開窗，管腳，過孔以及封裝的阻焊。

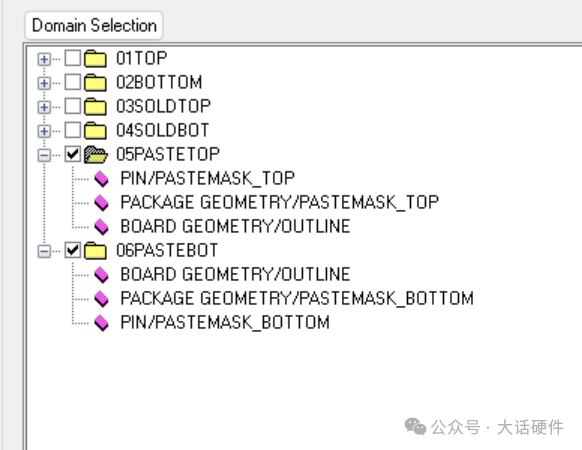

3. 鋼網層鋼網層主要包含3項，板框，封裝的鋼網，管腳的鋼網。在器件進行SMT之前需要將鋼網貼在板子上刷錫膏。

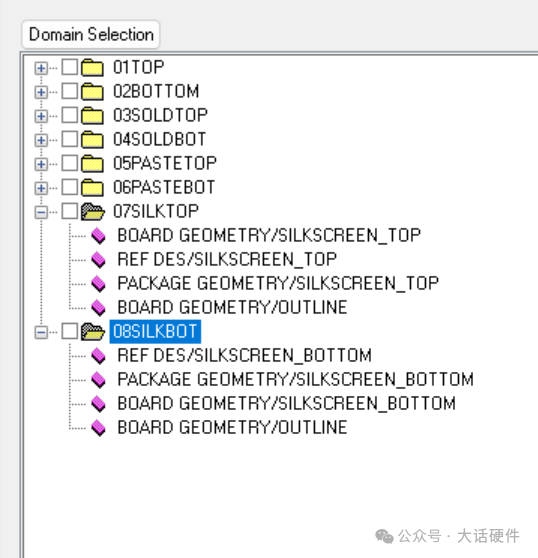

4.絲印層絲印層包含4項，板框，板子絲印，封裝絲印，器件位號。絲印用于在PCB焊接后，可以看到PCBA上的器件位號以及用于防呆使用的絲印標注。

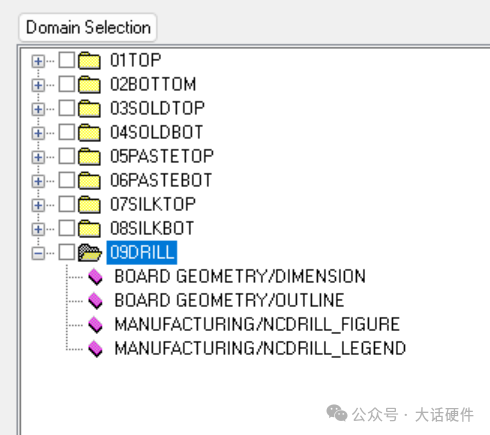

5. 鉆孔層鉆孔層包含4項，板框， 板框的標注，加工鉆孔的信息。在光繪文件輸出時，會有鉆孔表。這個文件是給PCB加工板廠使用。

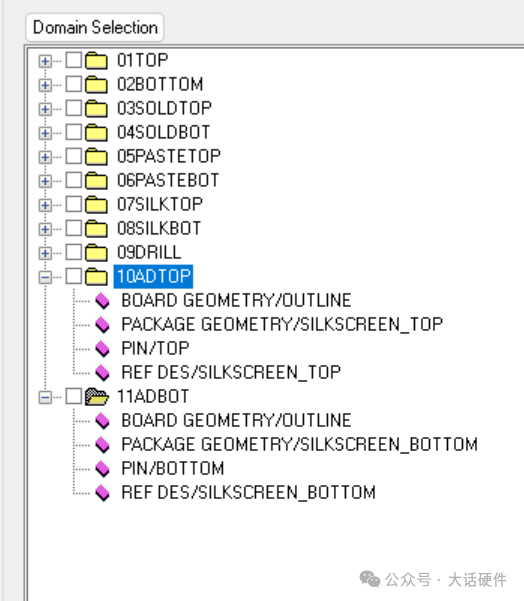

6. 裝配層裝配層輸出的文件是電裝使用，一般是PDF文檔，上面有器件的位號，器件的絲印，以及板框上的標注等信息。PCB設計中包含4項

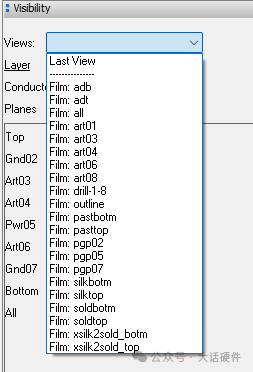

通過上面的操作，就能在PCB設計界面看到這樣的底片。

以上即是PCB設計工程師如何完成artwork這里的配置。通過上面的學習，回過來進行總結一下：無論是多少層板，提供給板廠的文件只是疊層有變化，但是加工的方式，加工文件要求和邏輯是不變的。因此，在設計PCB時，不管是什么PCB，也無論是多少層，都把這6個底片配置上。再復習一下。
