在項目設計的時候，很多新手小伙伴或者第一次使用32單片機的小伙伴在看到那么多和電源有關的管腳時都會無從下手，常見的有：VDD,VSS,VBAT,VDDA,VSSA,VREF+,VREF-,VCAP等。
1、VDD和VSS（數字電源管腳）

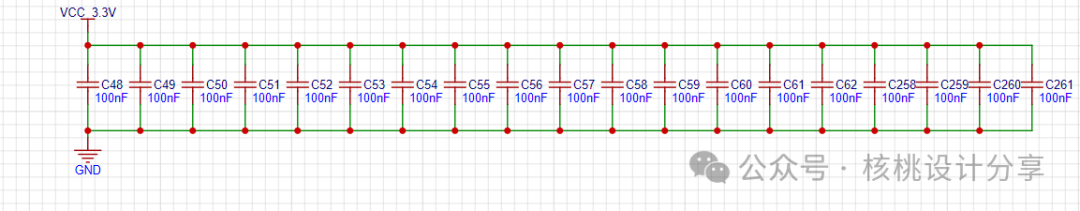

VDD是整個芯片工作的電源管腳，也稱為數字電源管腳，一般都是直接接3.3V即可，當然了，每個VDD管腳最好搭配一個100nF的電容使用，對應的VSS就是芯片工作電源的負極，接到GND就行。

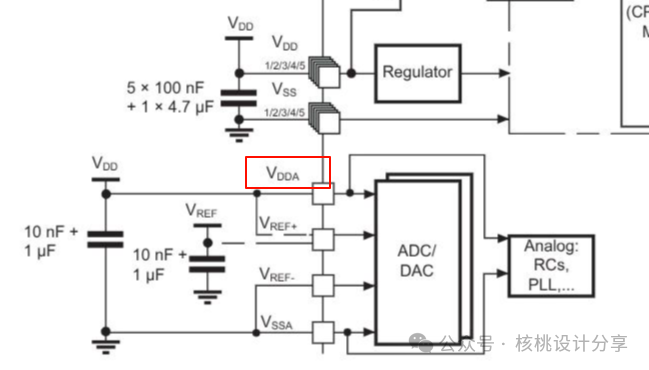

顧名思義就是專門給芯片內部的模擬電路提供電力的電源管腳，一般情況下VDDA和VDD使用同一個電源，因為兩者之間的壓差如果太大，會造成芯片工作不正常，所以要求不高可直接接到VDD上（要求高一點的可以在兩者之間串磁珠或者加LC電路來改善效果）。如下圖所示：

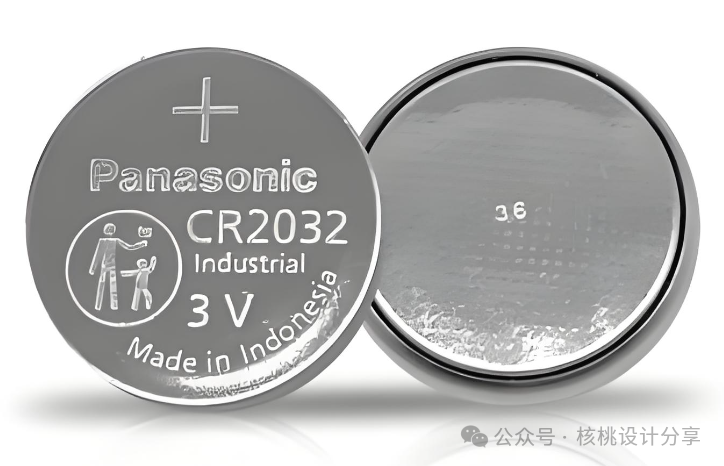

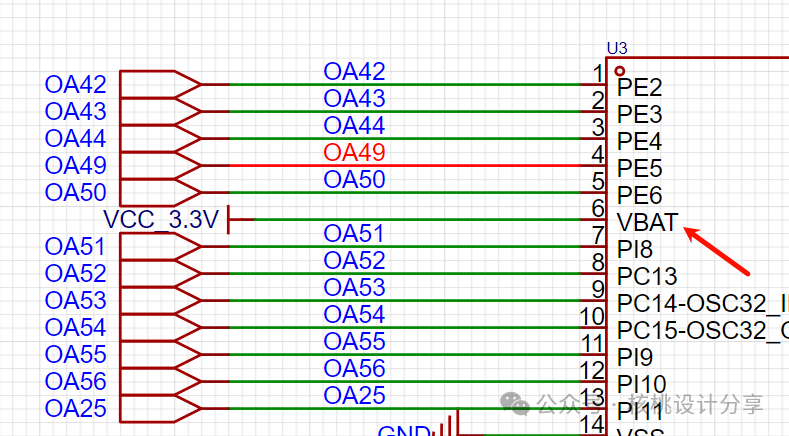

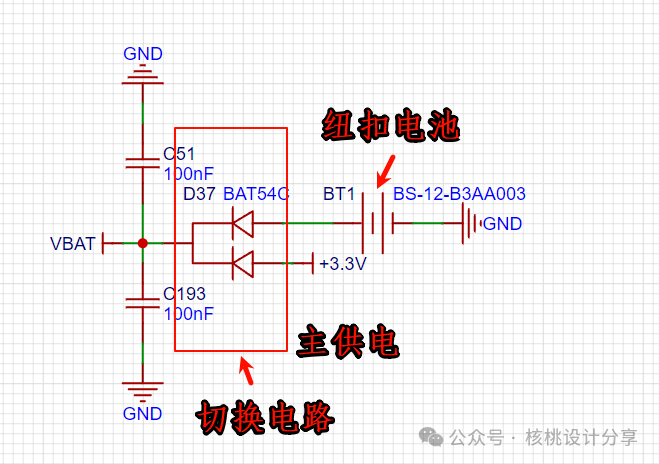

備用電源就是主供電斷電之后，能啟動備用電源維持芯片低功耗工作的電源，一般都是使用紐扣電池居多。

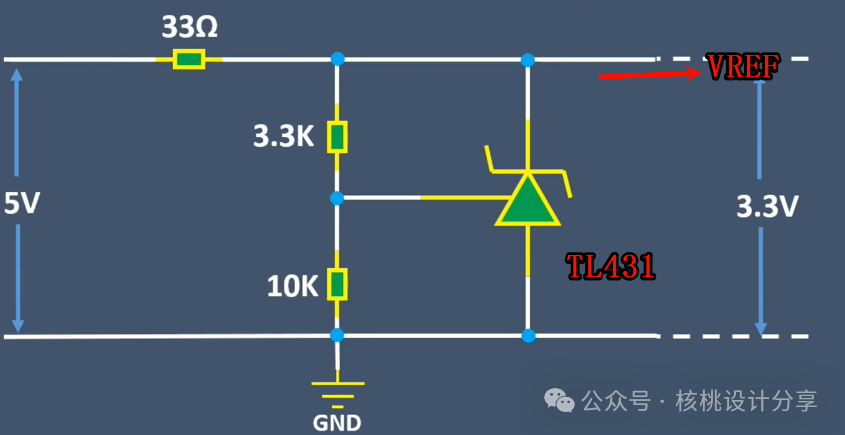

基準電壓是ADC正常工作的必要條件，基準電壓的精度和穩定性會直接影響到ADC的結果。所以一般要求高的場合，建議外加一個基準電壓給到VREF，不要和VDD共用，因為VDD很容易受到影響，造成電壓波動，間接影響到ADC的精度。常見的基準電源電路，如TL431：

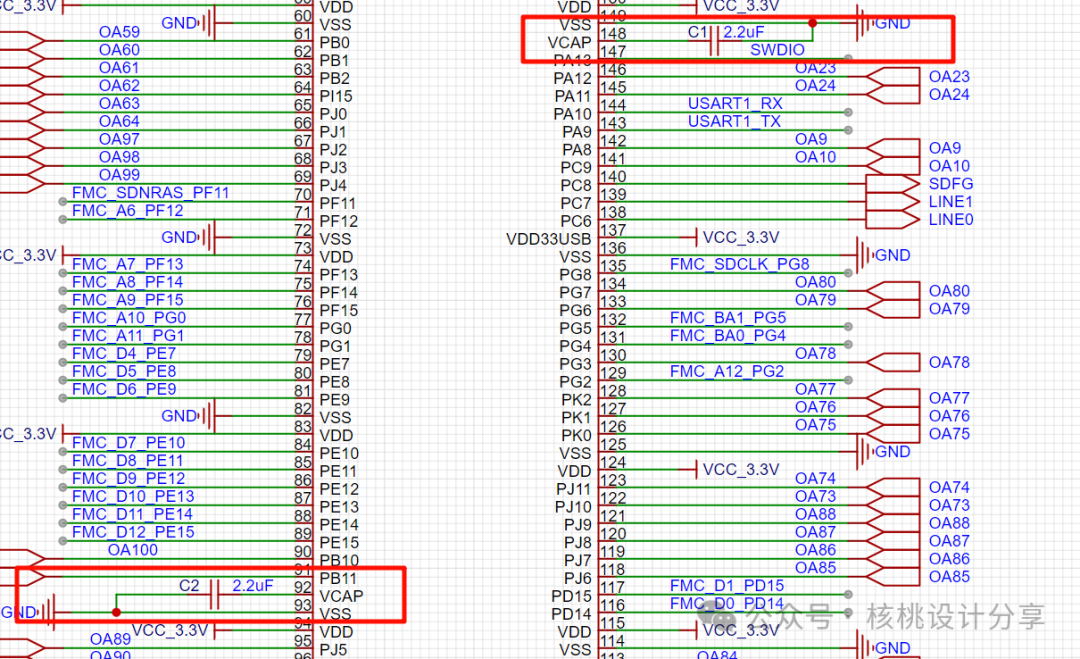

簡單的說就是穩定芯片內部內核工作電壓（1.2V）的濾波接口，芯片手冊大多是推薦外接2.2uF電容到GND，布局時要注意，這個電容要盡量靠近芯片。還有就是VCAP不能懸空，否則芯片無法正常工作。
