學習內容

本節使用前文實現AXI接口的呼吸燈的IP，掛載到AXI總線調用驅動axi呼吸燈IP。

開發環境

vivado 18.3&SDK PYNQ-Z2開發板

硬件平臺搭建

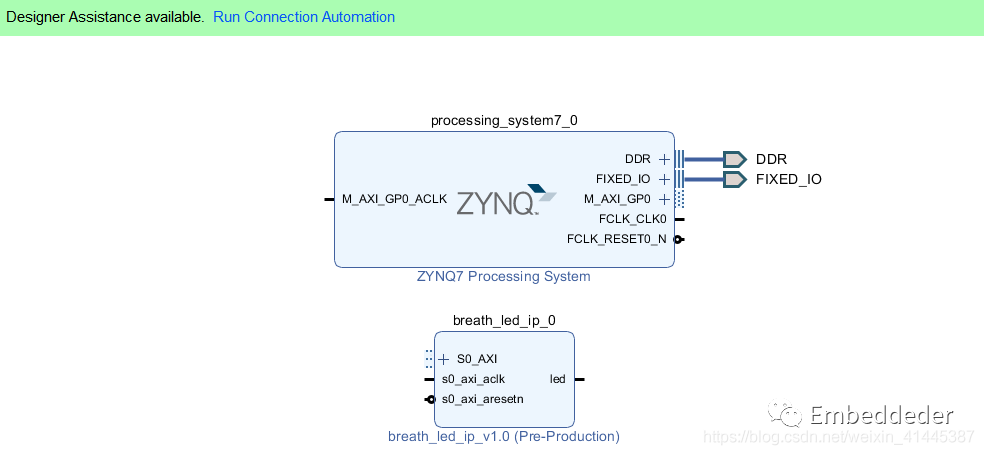

新建工程，創建 block design。添加呼吸燈IP和ZYNQ7，對zynq進行初始化配置，然后進行自動連接。

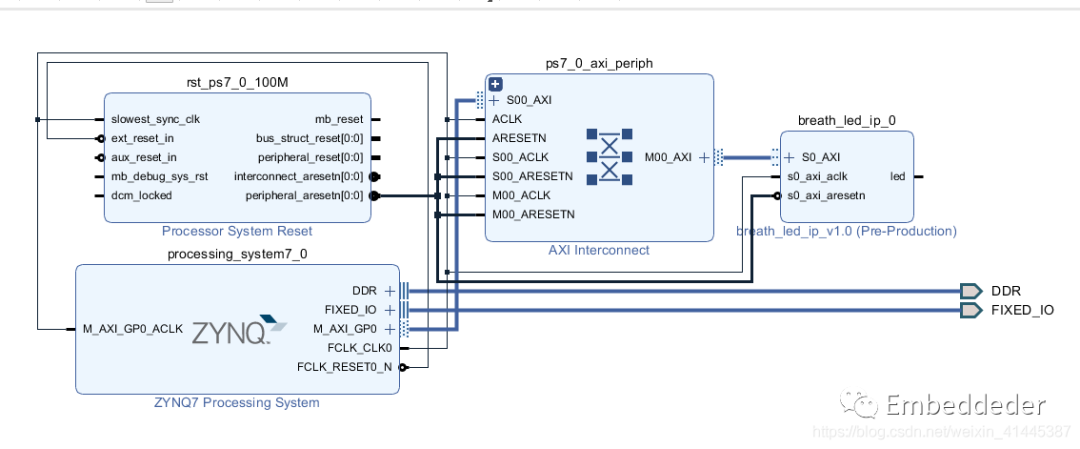

完成自動連線后，

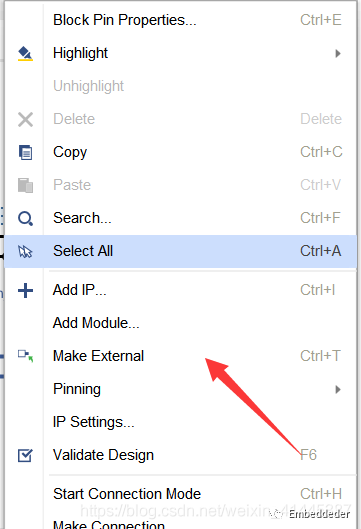

對AXI接口的led管腳進行引腳引出定義

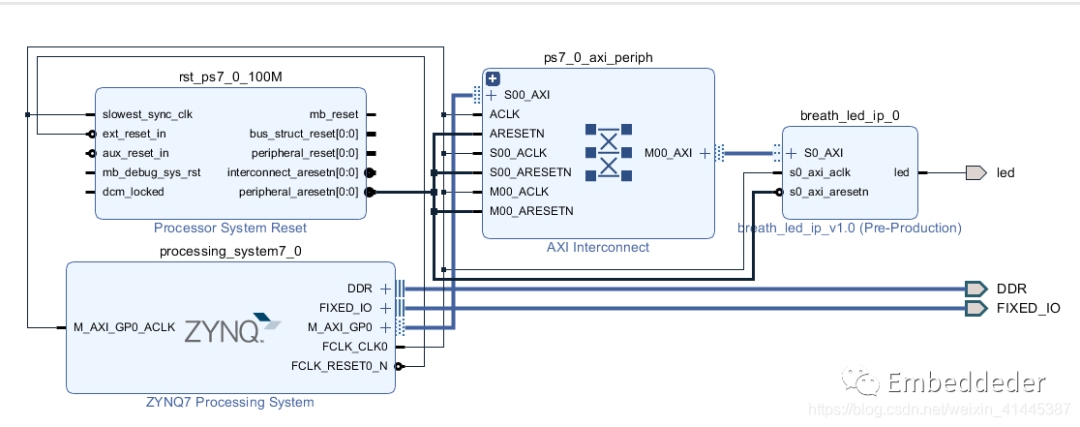

完整的平臺設計圖：

然后我們進行g(shù)enerate output product 然后生成HDL封裝。接著就對應引腳進行引腳約束即可（這里的LED是使用的PL資源，PYNQ的粉色開發板可以直接引用這個約束）：set_property -dict { PACKAGE_PIN R14 IOSTANDARD LVCMOS33 } [get_ports { led }]; #IO_L6N_T0_VREF_34 Sch=led[0]完成約束后進行綜合布局布線，等待生成bit流文件。bit文件生成后在FILE處，點擊導出硬件資源（包含bit流文件），接著launch SDK。

軟件部分編寫

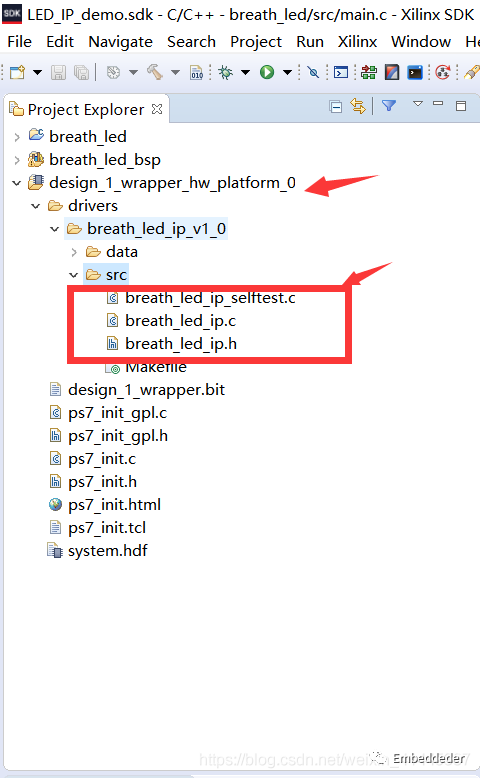

打開SDK后，新建application project。在hw_platform文件夾下，可以找到系統生成的驅動的實例程序，方便我們進行代碼的編寫調試。

#define BREATH_LED_IP_mReadReg(BaseAddress, RegOffset) \
    Xil_In32((BaseAddress) + (RegOffset))
#define BREATH_LED_IP_mWriteReg(BaseAddress, RegOffset, Data) \
  	Xil_Out32((BaseAddress) + (RegOffset), (u32)(Data))

XStatus BREATH_LED_IP_Reg_SelfTest(void * baseaddr_p);

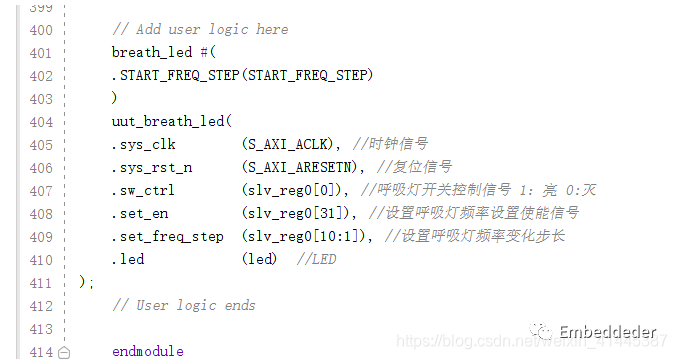

使用上面的三個函數，我們可以對AXI接口的呼吸燈的IP進行控制。具體的函數的參數數據，數據我們可以在頭文件中找到相關說明。BaseAddress這個參數可以在#include"xparameters.h"中尋到。這里為了方便引用，我們進行了定義#define LED_IP_BASEADDR XPAR_BREATH_LED_IP_0_S0_AXI_BASEADDRRegOffset可以在#include"breath_led_ip.h"找到，這里我在代碼中進行了定義#define LED_IP_REG0 BREATH_LED_IP_S0_AXI_SLV_REG0_OFFSETData這里對于寫函數來說就是配置我們的寄存器的值，這里我們也就是完成對呼吸燈IP的開關、頻率步進等參數的設置?；乜辞拔奈覀儗δ芗拇嫫鞯脑O(shè)置，這里我僅僅使用了reg0，完成對呼吸燈IP的配置。reg0[31]設置呼吸燈頻率設置使能信號   reg0[0]設置控制開關      reg0[10:1]設置頻率

貼出完整代碼：

#include
#include "platform.h"
#include "xil_printf.h"
#include"xparameters.h"
#include"breath_led_ip.h"
#include "xil_io.h"
#include "sleep.h"
#define LED_IP_BASEADDR XPAR_BREATH_LED_IP_0_S0_AXI_BASEADDR
#define LED_IP_REG0 BREATH_LED_IP_S0_AXI_SLV_REG0_OFFSET
int main()
{
	int led_para=0;
    init_platform();
    //自測LED IP功能是否正常
    BREATH_LED_IP_Reg_SelfTest(LED_IP_BASEADDR);
    sleep(1);
    //reg0[31]設置呼吸燈頻率設置使能信號   reg0[0]設置控制開關      reg0[10:1]設置頻率
    BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG0,0X800007FF);
    sleep(3);
    BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG0,0X800000AF);
    sleep(3);
    BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG0,0X800007FE);
    sleep(3);
    led_para=BREATH_LED_IP_mReadReg(LED_IP_BASEADDR,LED_IP_REG0);
    if(led_para==0X800007FE){
    	print("led off\n\r");
    }
    cleanup_platform();
    return0;
}

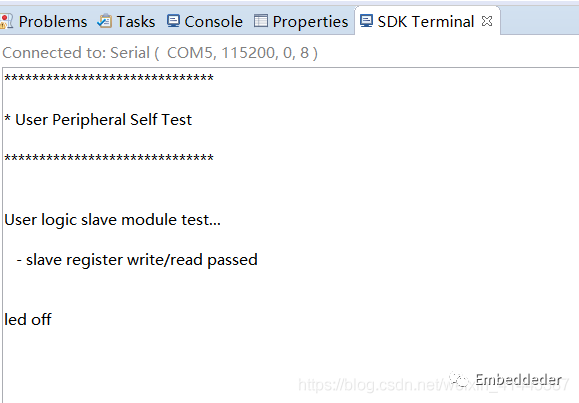

代碼完成編寫后，成功下載到板子中，首先運行自動生成的測試程序，可以看到串口打印信息成功讀寫。接著看到我們的LED燈，先快速呼吸閃爍，然后慢速呼吸閃爍，最后關閉LED后通過讀取函數讀到正確的參數配置值，打印led off信息。
