串級PID調參思路

從單級到串級

當我們在進行小球的位置控制時，我們可能經常會發現一個問題，如果小球與目標之間的距離較遠的話，小球在運動過程中的速度會很快，會導致較大的超調，而且不論怎么修改參數都很難讓系統的表現更好一些。

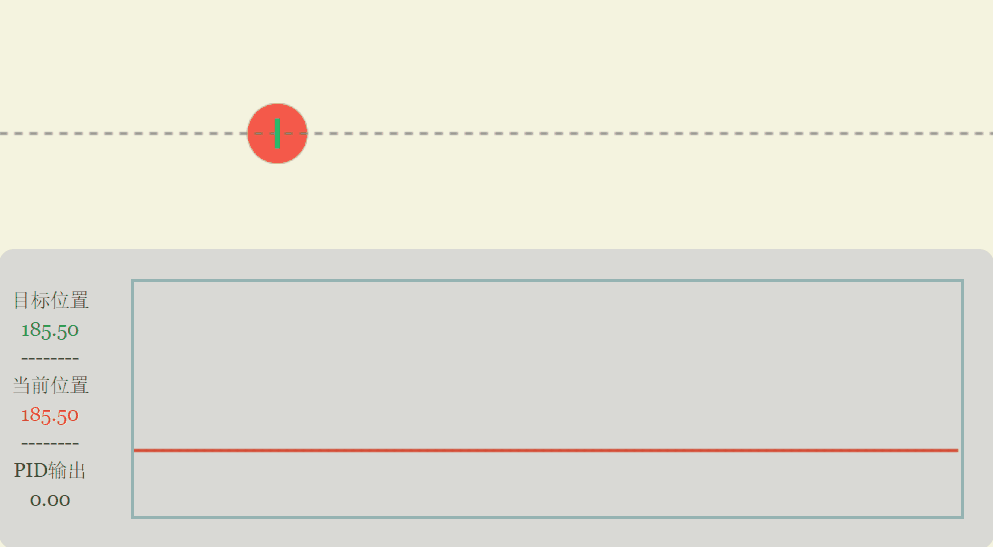

單級PID控制小球效果

這時你可能會想，如果運動過程中的速度沒這么快就好了，這樣就不會沖過頭了。沒錯，這就要用到串級PID了。

我們上面所說的算法其實就是單級PID，目標值和反饋值經過一次PID計算就得到輸出值并直接作為控制量，但如果目標物理量和輸出物理量之間不止差了一階的話，中間階次的物理量我們是無法控制的。比如：目標物理量是位置，輸出物理量是加速度，則小球的速度是無法控制的。

而串級PID就可以改善這一點。串級PID其實就是兩個單級PID“串”在一起組成的，它的信號框圖如下：

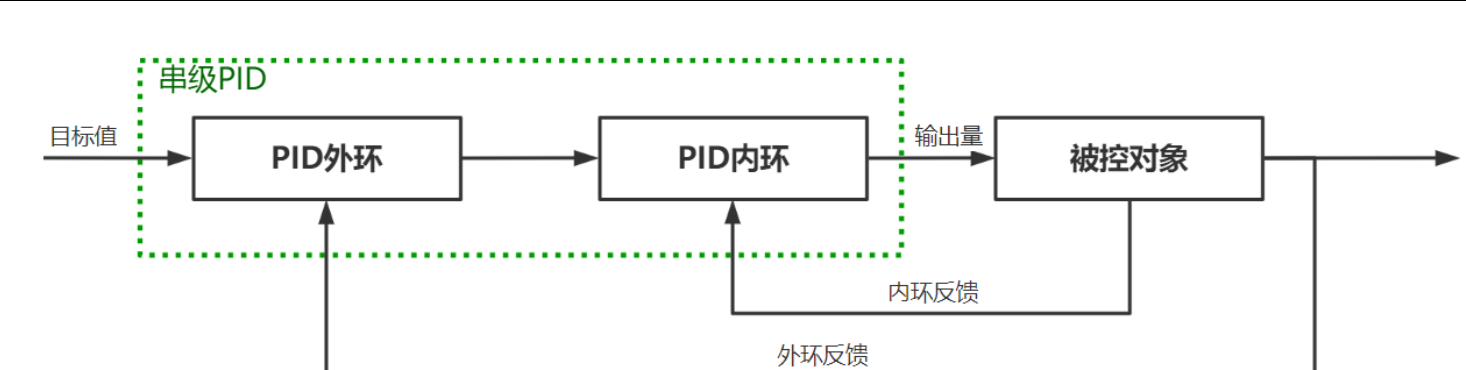

串級PID信號框圖

圖中的外環和內環就分別是一個單級PID，每個單級PID就如我們之前所說，需要獲取一個目標值和一個反饋值，然后產生一個輸出值。串級PID中兩個環相“串”的方式就是將外環的輸出作為內環的目標值。

串級PID的物理量

如果將串級PID看作一個整體，可以看到他有三個輸入和一個輸出，而此時被控對象也需要提供兩個反饋量，那么它們都應該對應些什么物理量呢？

首先我們回到最開始的小球案例中，如果用串級PID完成同樣的任務，應該這樣設計：

可用條件：小球?qū)崟r(shí)位置、小球?qū)崟r(shí)速度、施加在小球上的控制力

目標值：小球目標位置

外環反饋：小球?qū)崟r(shí)位置

內環反饋：小球?qū)崟r(shí)速度

輸出值：施加在小球上的控制力

此時的信號框圖會變成這樣：

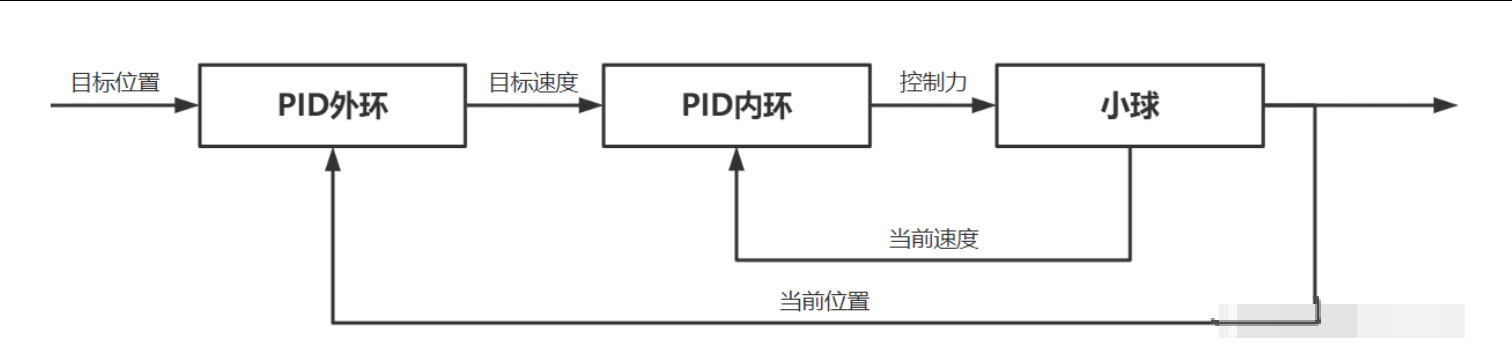

串級PID控制小球信號框圖

可以發現，內環與小球構成了一個恒速系統，PID內環負責小球的速度控制；而如果把內環和小球看作一個整體被控對象，外環又與這個對象一起構成了一個位置控制系統，外環負責位置控制；總體來說，外環負責根據小球位置誤差計算出小球需要達到的速度，而內環負責計算出控制力使小球達到這個目標速度，兩個環協同工作，就可以完成任務了。

如果不局限于這個案例來說，串級PID的內環一般負責低階物理量的調節，而外環負責高階物理量的調節并計算出低階物理量的目標值，比如下面這個例子:

任務：對電機進行串級角度控制

可用條件：電機實時角度、電機實時轉速、可以控制電機電流大小

外環目標值：需要電機達到的角度

外環反饋值：電機的實時角度

內環反饋值：電機的實時速度

輸出值：電機電流大小

分析：外環負責電機角度控制，根據電機目標角度和反饋角度計算出目標轉速；內環負責轉速控制，根據速度反饋和目標轉速計算出電流

串級PID的效果

回到我們的小球控制案例，之前說使用串級之后我們就可以對速度進行控制了，如何進行控制呢？其實就是對外環PID的輸出進行限幅，因?yàn)橥猸h(huán)PID輸出的是目標速度，限制外環輸出就相當于限制了小球目標速度的最大值，內環也就會維持小球的速度不超過這個最大值了。

串級PID控制小球效果

可以看到，使用串級PID后小球不再像之前那樣“著急”地奔著目標而去，而是以近似勻速運動到達目標點。由于位置誤差很大，外環輸出在大部分時間內都處于限幅的最大值，因此小球在運動中接近勻速，這個速度就是所設定的外環輸出限幅。而且由于運動速度變慢了，超調也幾乎消失了。這就是我們想要的“控制位置的同時還能控制速度”的效果。

串級PID的C語言代碼

//此處需要插入之前的單級PID相關代碼

//串級PID的結構體，包含兩個單級PID
typedef struct
{
    PID inner; //內環
    PID outer; //外環
    float output; //串級輸出，等于inner.output
}CascadePID;

//串級PID的計算函數
//參數(PID結構體,外環目標值,外環反饋值,內環反饋值)
void PID_CascadeCalc(CascadePID *pid, float outerRef, float outerFdb, float innerFdb)
{
    PID_Calc(&pid->outer, outerRef, outerFdb); //計算外環
    PID_Calc(&pid->inner, pid->outer.output, innerFdb); //計算內環
    pid->output = pid->inner.output; //內環輸出就是串級PID的輸出
}

CascadePID mypid = {0}; //創建串級PID結構體變量

int main()
{
    //...其他初始化代碼
    PID_Init(&mypid.inner, 10, 0, 0, 0, 1000); //初始化內環參數
    PID_Init(&mypid.outer, 5, 0, 5, 0, 100); //初始化外環參數
    while(1) //進入循環運行
    {
        float outerTarget = ...; //獲取外環目標值
        float outerFeedback = ...; //獲取外環反饋值
        float innerFeedback = ...; //獲取內環反饋值
        PID_CascadeCalc(&mypid, outerTarget, outerFeedback, innerFeedback); //進行PID計算
        設定執行機構輸出大小(mypid.output);
        delay(10); //延時一段時間
    }
}

串級PID的調參

一般而言，需要先斷開兩環的連接，手動指定內環目標值，進行內環調參，當內環控制效果較好后再接上外環進行外環調參，具體的調參方法與單級PID相同。

此時大家也可以使用小球仿真環境體驗一下串級控制的效果。
