讀完本篇文章你的收獲：

• PID三個參數基本概念
• 了解如何調節PID
• 認識一個鉆研技術的博主

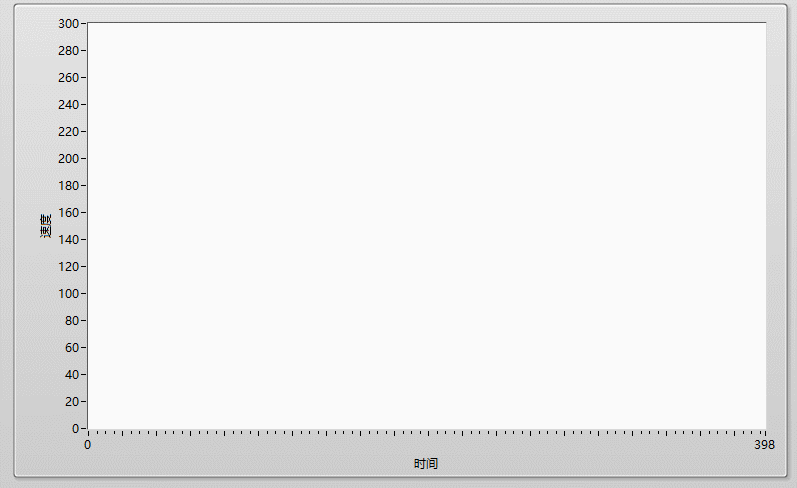

先上效果圖：

一、什么是PID

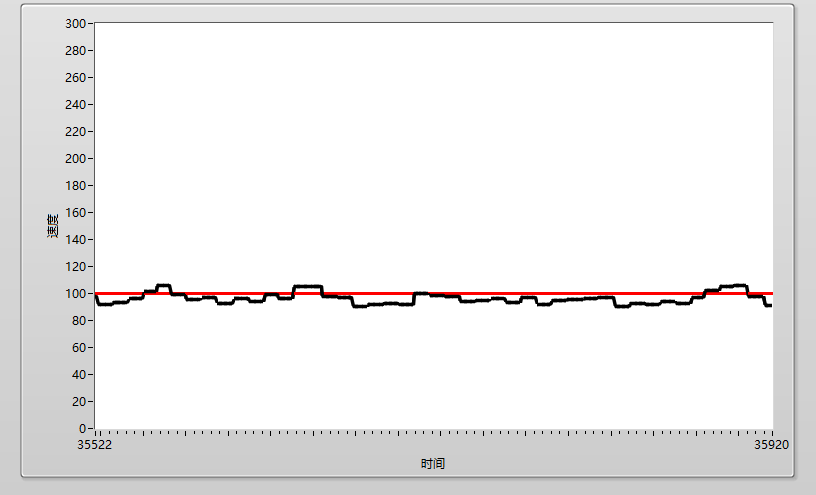

在工程中，如果我們要用單片機做一個溫控系統，其系統組成一般如下：一個采集溫度的ADC，一個輸出溫度的加熱頭以及一個用于運行控制算法的單片機，如果我們要維持溫度為100度，在不加任何控制算法的情況下，我們可以通過簡單的閾值判斷法來控制溫度，一個if判斷語句，當采集到的溫度大于100時，單片機控制加熱頭關閉，當采集的溫度小于100度時，單片機則控制加熱頭開啟，簡單粗暴，但這樣的控制方法，最終所展示出來的溫度曲線是極其不穩定的，他會由于控制器件的靈敏程度、加熱頭的性能等等原因，導致最終的溫度曲線會在目標周圍震蕩，達不到理想的控制效果，就像下圖：實際曲線（黑線） 在 目標曲線（紅線） 周圍抖動。

那如何才能維持實際曲線與目標曲線貼合，達到一個穩定的控制效果呢？

這里就引入了PID控制算法的概念，PID是 Proportion Integration Differentiation 的縮寫，實際上他就是一個公式，由比例項（Proportion ），積分項（Integration ），微分項（Differentiation） 三個部分組成，具體形式就是下面的公式：

其中err(t)就是當前值和目標值的誤差，PID的公式就是對這個誤差分別進行比例、積分、微分處理后疊加輸出，因?yàn)楸壤?jì)算、積分計算、微分計算在數學公式上的計算定義不同，所以對應的項的輸出特性和輸入特性也有著不同，具體解釋如下：

1. 比例系數

比例控制系數，實際上就是先簡單的定義輸入與輸出的線性關系，假如我們輸出控制量的值得范圍在 100-1000，輸入的err誤差范圍卻在0.001-0.1；當誤差為0.1的時候輸出量需要到達到1000，這時我們就需要通過比例系數來構建輸入與輸出的線性關系。

2. 積分系數

上一點我們分析了比例系數的含義，有小伙伴可能會好奇，比例系數加上后的效果其實和閾值判斷原理沒什么區別，確實是這樣，只用上比例系數的效果和閾值判斷沒什么區別，但別忘了，PID后面還有I和D兩項，其中I項的理解我們可以從積分的含義來理解，積分可以理解為在坐標平面上，由曲線、直線以及軸圍成的曲形的面積值，這個曲線就是err(t)的函數，這個積分面積值就是代表過去一段時間的誤差累計值，我們把這個累計值乘以系數進行變換后，疊加到輸出上，就可以一定程度上消除歷史誤差對當前實際曲線的影響，提高系統的穩定性。

3. 微分系數

微分的數學理解可以理解為當前誤差曲線的斜率，他可以用來預測當前曲線的未來走勢，對微分項的值進行處理后疊加，就可以預測當前值的未來趨勢，提高系統對未來變化反應能力。

二、PID調節方式

通過上一小節的分析，我們對PID的三個項有了一個簡單的理解，但文字上的描述還是太抽象了，我以一個小車調速系統來做進一步講解，結合實際現象來分析PID三個參數的實際作用，以及如何調這三個參數，用到的實驗平臺如下：

1. 平衡小車之家的主控板及電機

2. 自己編寫的調試上位機

控制系統圖片：

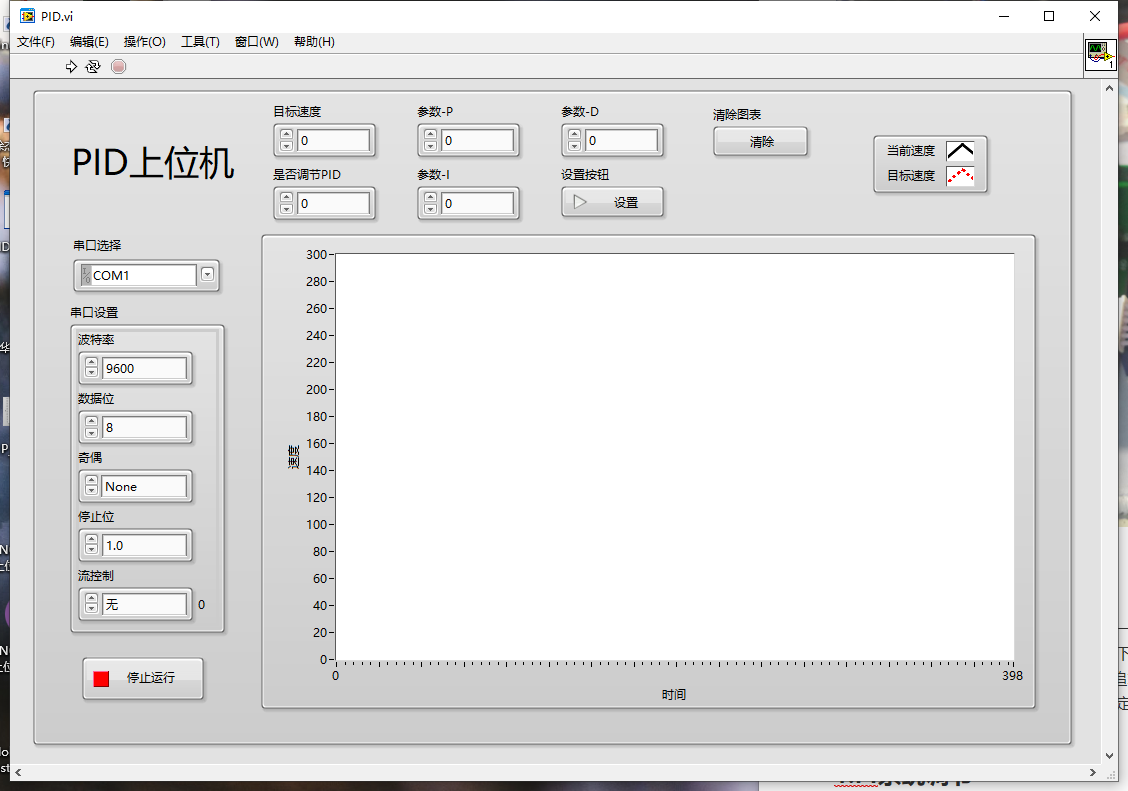

上位機界面：

我們?cè)谑褂肞ID的時候，單獨只使用一個參數是沒有意義的至少使用兩個參數，并且P（比例項）是必須要有的，雖然PID有三個參數，但大多數情況下PID三個參數并不是都使用上的，一般會其中兩個來組合使用，比如PI組合用于追求穩定的系統，PD組合用于追求快速響應的系統，當然PID用于即追求穩定又追求快速響應的系統，但是實際上PID參數越多越難調，而且許多情況下兩個參數的效果已經足夠了，所以我一般根據情況使用前兩個，下面對這幾個系統都做一個分析。

1.PI系統調節

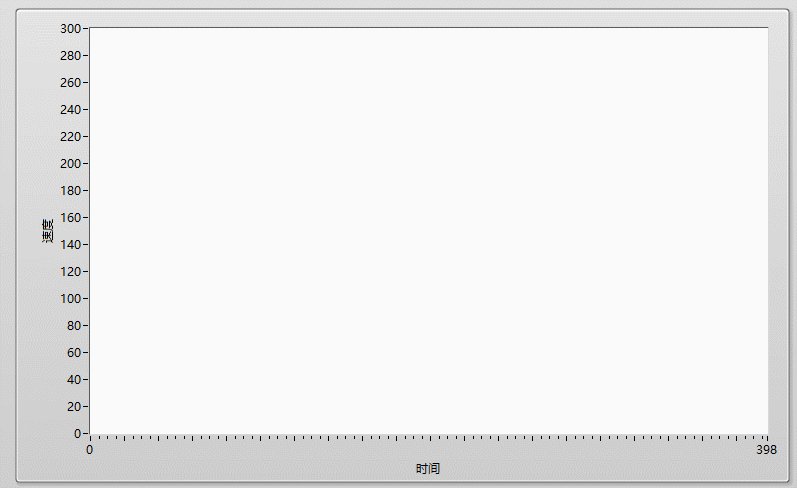

調節PI系統的第一步就是先調節P，由小到大依次調節，P的值可以很明顯的在輸出曲線體現出來，比如我先給P=0.05，系統反應如下，當P過小時，曲線呈現緩慢上升，且最終值會明顯低于目標值。

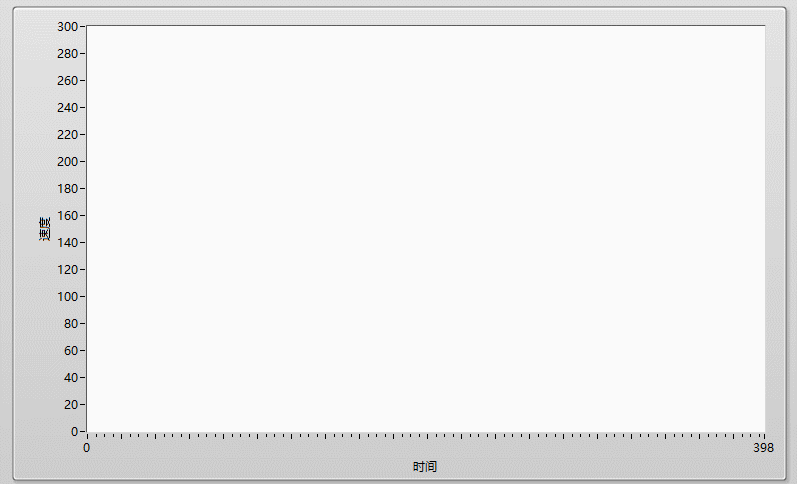

當我們加大P到0.15時，我們可以看到實際曲線很快的接近目標值，但因?yàn)橹挥袉渭働控制，所以有較大的過沖（過沖就是實際值達到目標值時剎不住車，沖出去了），但在他穩定的時候，實際曲線基本接近目標曲線。

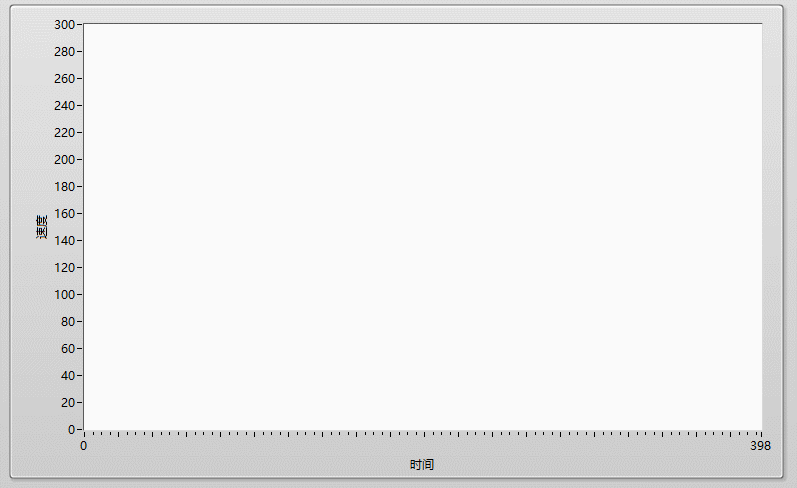

如果P再增大到0.25，可以看到，實際曲線需要震蕩很久才會達到穩定目標線，但在穩定后基本和目標線保持一致。

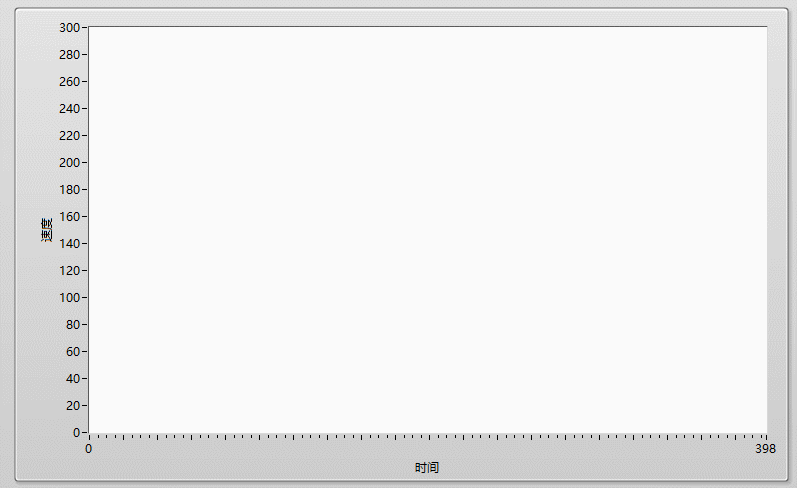

如果P過大，整個系統就會不受控，實際曲線不會收斂到目標曲線位置，出現等幅震蕩，比如P=0.45時。

在調節PI系統時，P的選取一般有兩種情況：

1. P偏小一點，穩定時，實際值在目標值之下，一直存在誤差，這時再?gòu)?開始，一直加大I，消除穩定時的誤差，這種情況下的最終穩定曲線會一直保持在目標曲線之下，達到比較穩定的調節效果，不會有過沖（無過沖，穩定?。?/strong>

2. P大一點，在第一次到達目標值的時候有一定的過沖，但之后就會穩定，其與第一種相比反應速度更快?。ㄓ羞^沖，但他快?。?/strong>
