MOS管可以并聯,但隨便并聯等于燒錢

MOS管可以并聯嗎?當然可以,但是這里有一個最大的問題就是可導致分流不均,從而引起炸管。今天咱們就來聊聊,怎么安全又高效地并聯MOS管,有哪些關鍵點要注意。

01| 為什么要并聯MOS管?

原因1:簡單來說,就是為了增大導通電流,同時降低導通電阻Rds(on)。

Rds(on)越小,電路的電流傳導能力越強,發熱和損耗自然就少了。咱們常用的方法就是把多個MOS管并聯使用——這樣相當于把它們的導通電阻"并聯"起來,整體Rds(on)就能顯著降低。

原因2:處于成本考慮

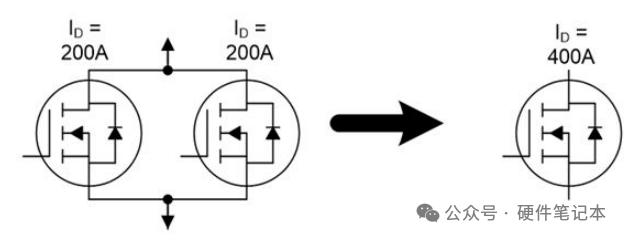

假如我們通過的總電流為400A,這時候你可以有兩個選擇,可以直接買一個400A的管子,或者買兩個200A的管子并聯。

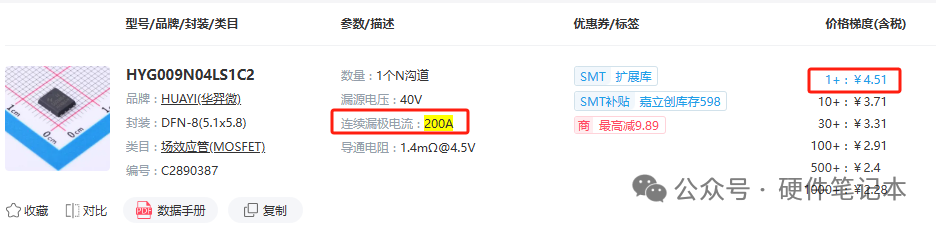

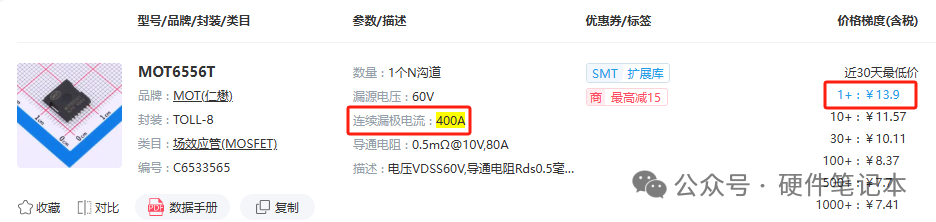

如下圖,一個200A的管子單價4.51元,兩個成本就是9.02元;而一個400A的管子成本為13.9。

算下來一臺設備可以節約4.88元。看起來相差不大,但如果量產幾千、幾萬臺設備,這個差價將會被無限放大。

1000臺 → 省4880元

10000臺 → 省48800元

這還只是MOS管的成本,還沒算上散熱和其它方面帶來的整體成本下降。

當然,實際設計要考慮的更多(比如可靠性、散熱、布局復雜度等),但單從成本角度看,并聯MOS管確實能省不少錢!

但是!問題來了:

世界上沒有兩個完全相同的MOS管!就算是同型號,同批次的MOS管,但由于制造差異,并聯的MOS之間Rds(on)總有差別,這會導致電流分配不均。

02| 并聯MOS管注意事項

并聯MOS管,有大關鍵設計要點

1、給每個MOS管配獨立柵極電阻

當一個MOS管開始導通時,會在源極節點產生快速電壓跳變,這個變化可能通過另一個MOS管的寄生柵漏極電容進行耦合,在柵極上引起振蕩,甚至損壞驅動芯片或MOS管本身。

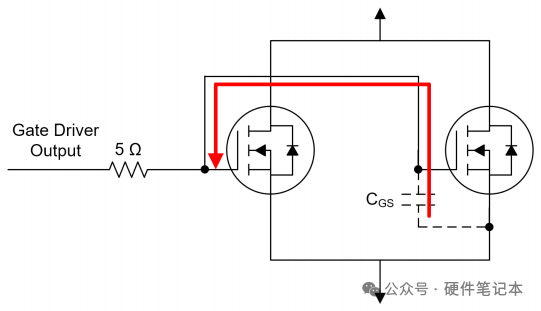

不必要的耦合路徑,單柵極加電阻

因此,當 MOS快速導通和關斷時可能在柵極節點上引起振蕩,并最終損壞柵極驅動器或 MOS。為了抑制這種耦合,每個MOS應該在柵極與柵極驅動器的共享連接處之間放置一個單獨的電阻器。這樣可以防止電壓脈沖耦合回輸入端,引起振蕩甚至損壞器件。

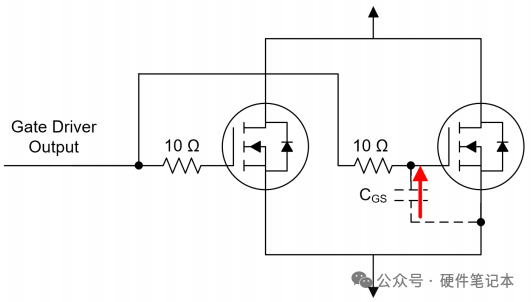

改進后的電路,每個柵極加一個電阻

這里要注意:給每個MOS管的柵極單獨加一個小電阻,這個電阻的值不能過大,,阻值一般在1R至47R之間,阻值太大可能降低開關效率,這個電阻相當于引入電壓反饋的機制,從而抑制電流不均的現象。

2、柵極布局要點

把MOS管盡量彼此靠近放置;保持柵極走線一致,直到接近MOS管(更大限度降低外部信號耦合對 MOS管產生不同影響的可能性);各柵極走線長度要合理相近(雖沒有要求完全一致);柵極電阻放置位置不重要,但建議盡量靠近MOS管(以便限制信號在 MOS管柵極內外耦合的可能性)。

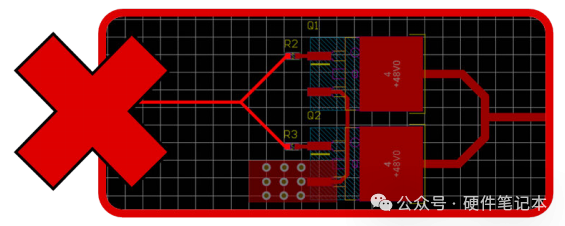

錯誤的柵極布局

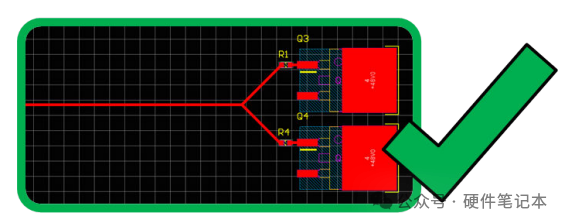

推薦的柵極布局

3、漏極和源極布局要點

為盡可能同時開關MOS管,盡可能將MOS管的漏極和源極的連接盡可能的相似;漏極和源極建議使用多邊形敷銅而不是走線,盡可能的加粗大電流通過的路徑,便于電流相對均勻,放置分流不均引起另一個管子發熱嚴重。

錯誤的漏極和源極布局

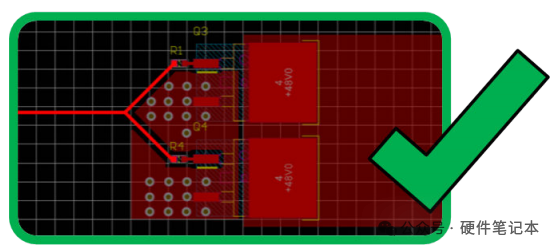

推薦的漏極和源極布局

其它注意事項

散熱要均勻大功率的MOS管散熱一般都是比較大的散熱器,記住并聯的MOS管散熱也盡可能的保持一致。

可以加RC吸收電路:在漏極和源極之間預留一個并聯的RC吸收電路,減少開關尖峰。

03| 總結

在大功率應用中,每一個微小的優化都能帶來不一樣的效果。降低Rds(on)意味著更少的能量浪費在發熱上,均衡的電流分配能大幅提高系統可靠性,優化的布局可以讓PCB散熱更高效。

只要做好這幾點,MOS管并聯完全沒問題!我之前做半橋電路并聯MOS管,一開始沒調好,管子發熱嚴重,后來優化了柵極電阻和布局,電流均勻了,產品穩定量產。
