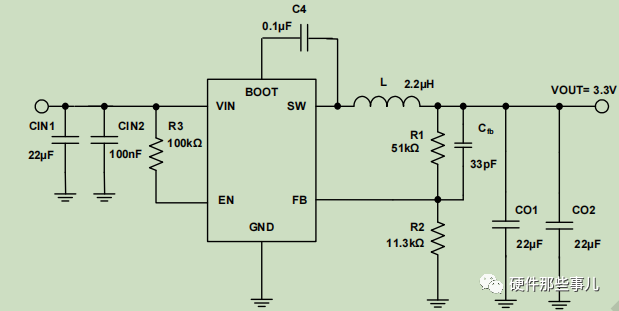

DC-DC是硬件開發過程中常用的一種器件，實現直流電壓轉換功能，我們知道大多數都有芯片使能腳EN。即激活該引腳，芯片才會有輸出。在EN腳的使用中，有不同的外圍電路設計，可以實現多種上電功能，今天就給大家分享一個我們?cè)趯?shí)際使用中遇到的一個問題，合理設計EN腳電路，來消除輸出脈沖。下圖為我們使用的DCDC典型電路圖。

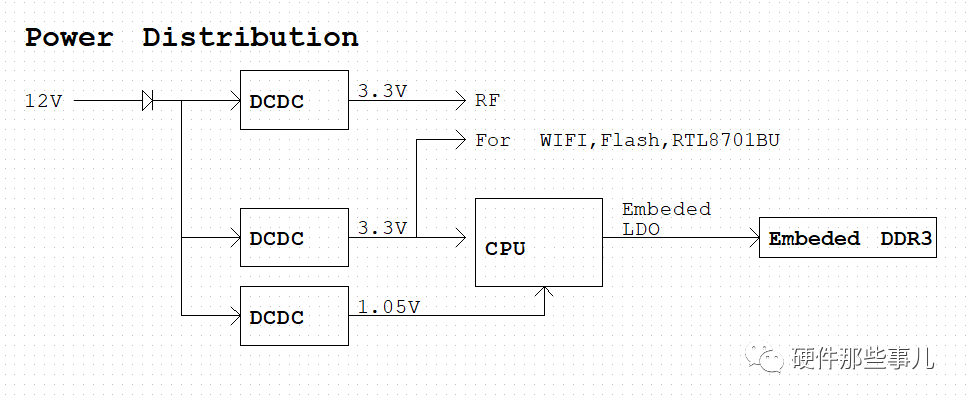

首先簡單介紹下，我們產品遇到的問題，產品是一個DC１２V供電的的，如下為產品的電源樹，在生產端和用戶端，時不時反饋，燒芯片，產品無法啟動的問題，分析不良板子，發現主要有以下幾種問題，3.3V輸出電壓偏高，偏低，還有輸出3.3V上電有脈沖。今天主要討論輸出有脈沖的這種問題。

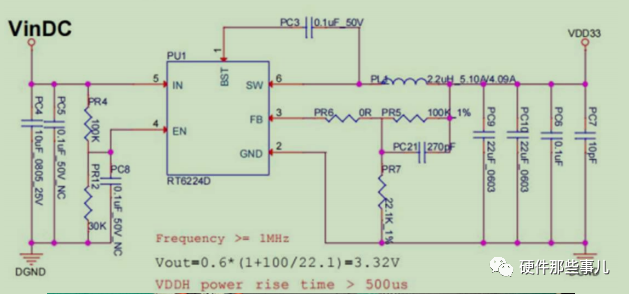

接下來我們看下我們的電路設計：EN外圍電路使用的是分壓電阻結構。

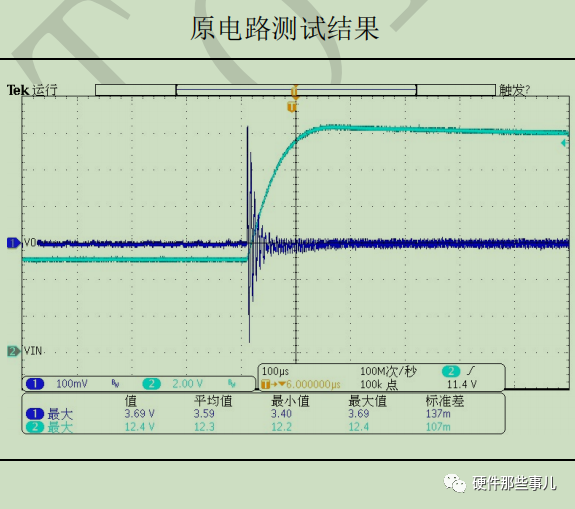

然后我們用現在的電路測試了下輸入，輸出的電壓波形。從如下波形我們可以看到３.３V輸出端有一定的脈沖，最高電平達到了３.６９V，這個值已經超出了后級芯片的最大工作電壓，雖然時間很短，但是也存在一定的風險，我們還是需要從設計上來優化解決。

于是我們對EN的分壓電阻進行了調整，將 PR4 更改為 120kΩ，PR12 更改為 20kΩ，再次進行測試輸入電壓波動時輸出電壓變化波形。

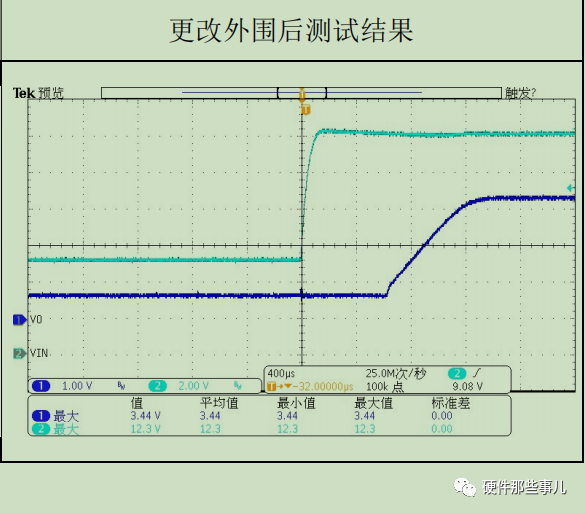

從上圖我們看到，輸出的脈沖減小了，最大值為３.４４Ｖ．從這個測試結果來看，還是有明顯的改善，你知道這種為什么調了EN的分壓電阻，就可以改善輸出的脈沖呢？接下來我們就一起分析其中的原因。

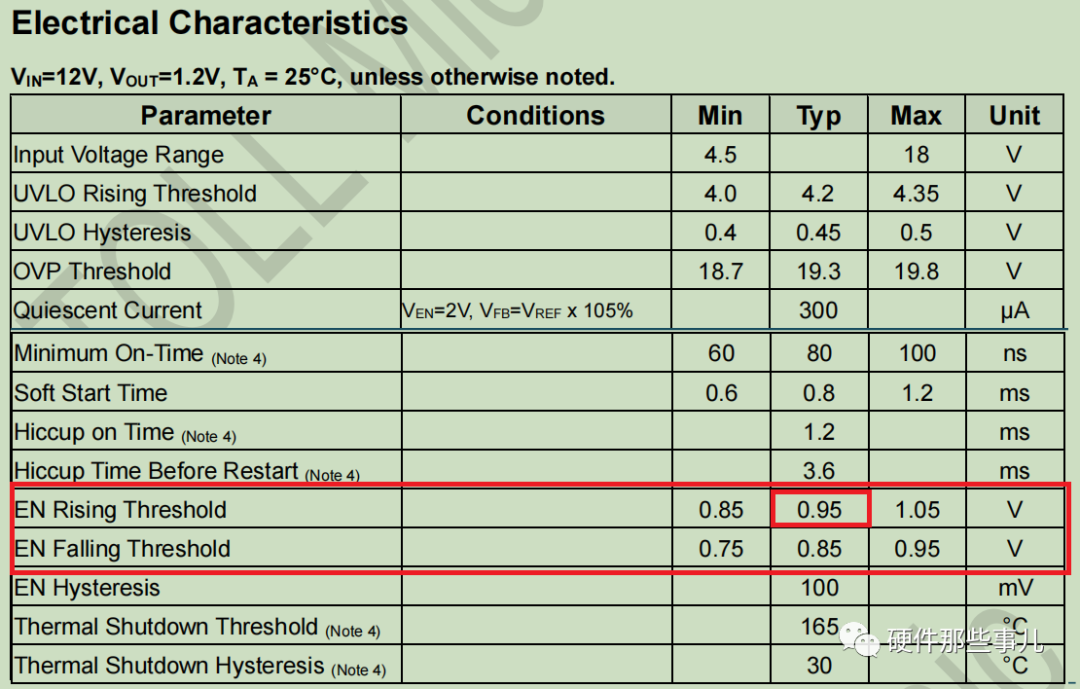

首先我們來讀一下這顆DCDC的規格參數。今天主要研究EN，我們主要看看EN的參數。

從規格書中我們可以看到EN最低閾值為０.９５V，我們計算下原電路中當達到EN開啟閾值時，輸入電平是多少？

由上式可知，當輸入電平充電到 4.13V，就達到了EN閾值，因芯片工作最低電平為4.5V，故當電平達到4.5V，芯片就會開始工作，有電平輸出。

我們?cè)儆?jì)算下更改EN分壓電阻后，當EN開啟時，輸入電平是多少？

由上式可知，當輸入電平充電到 6.8V，才能達到了EN閾值，芯片才會開始工作，有電平輸出。

由此我們可以得出：

1.原電路芯片開啟電壓由4.5V到12V，壓差會大一些，更改之后，工作電壓變?yōu)?V-12V，縮小了輸入電壓的壓差。輸入電壓的壓差跳變壓差越大，輸出過沖越大，壓差越小，輸出過充也變小。

2.還有一個原因可能是前期由于供電電容充電的電平較低，不能滿足后級電路的負載需求，所以在上電初期存在一個較大的電壓抖動，隨著供電的穩定，這種現象也消失了。

雖是一個簡單的EN腳，但要用好它，還是需要對基礎知識有深刻的理解，EN腳的用法，還有很多，比如，延時，做時序控制等等，后續有相關案例，再與大家分享。
