今天給大家分享一個在使用orcad 導網表出現的一個超級難搞的問題，這么多年來我碰到了2次，第一次大概是一年前，當時為了搞定這個問題，花了我整整2周多的時間，才把網表導出來，前段時間我正好又碰到了，有了上次的經驗，這次半天時間就搞定了。當我剛碰到這個問題的時候，第一時間就是到網上去尋找有沒有人碰到同樣的問題，在網上搜了一圈也沒有找到同類的問題，所以今天就在這里做一個簡單的分享。

一般按正常流程，我們導網表，只要做完DRC,沒有報錯，我們就可以正常導出網表，但是這個問題奇怪的地方就在DRC沒有報錯，網表也是導不出來。我們先看下DRC的報告如下：

從這個報告里面，我們可以看到很多警告，這些警告主要是一些PIN腳的屬性定義問題，可能與實際電路不匹配，這種問題一般都是參考設計的封裝引入的，經過大量實踐證明，這種警告沒有什么影響。我們可以直接忽略跳過。

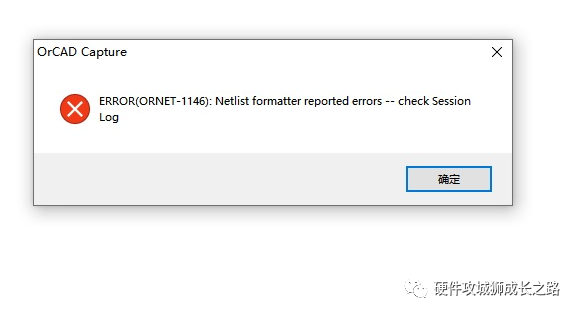

按照目前我們這個DRC結果，理論上是可以導出網表的，但是導網表時直接彈出報錯框，報錯信息如下：

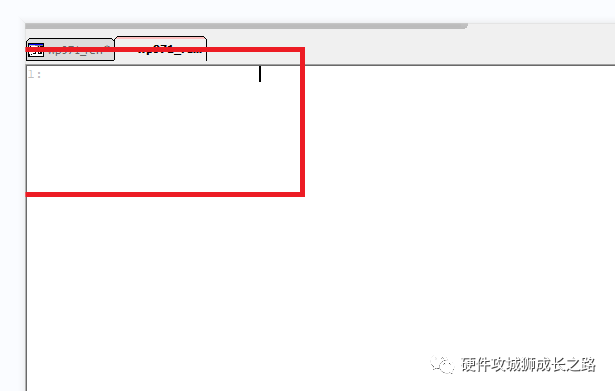

大致意思就是網絡清單格式錯誤，讓我們查看log.于是打開網表的那個文檔，我們就看到這樣的內容，如下截圖：

當我第一次看到這個log，瞬間就傻眼了，就打印一個“1:”,沒有其它任何提示，一般報錯都會提示你那個地方有錯誤，然后我們對照查找，一般都能搞定。這正是這個問題難搞的地方，完全沒有思路。

反正解決這個問題我也是各種試，后面也算機緣巧合，正好試出來了。這里我就直接給出問題原因，給出一個解決問題的思路。

問題原因:原理圖中某一個器件有問題（具體有什么問題，我目前也還是不清楚），需要刪除這個器件，重新新建一下。一般都可以消除這個問題。

總結：

1. 我們經常做項目，一般會有很多成熟的電路模塊，當再做一個新項目時，我們就會拷貝各種成熟的電路模塊，這個問題，就是這樣引出的，奇怪的地方就是在其它項目里，也是不報錯的。

2.碰到這個問題，我們就需要根據自己實際情況，做減法，一步步減掉添加的部分，不停的重復DRC，導網表，直到最終定位某一頁圖紙，某一個部分原理圖，某一個器件為止。

3.我們平時做一份原理圖的時候，盡量做規范，方便以后直接拷貝調用，這樣也能盡可能的減少不必要的麻煩，提高我們的工作效率。針對我碰到的這個問題，就是一個體力活，費時費力。
