學習內容
前面簡單學習了關于GPIO的操作，本次將使用PL 端調用 AXI GPIO IP 核， 并通過 AXI4-Lite 接口實現 PS 與 PL 中 AXI GPIO 模塊的通信。
開發環境
vivado 18.3 SDK PYNQ-Z2
AXI_GPIO簡介

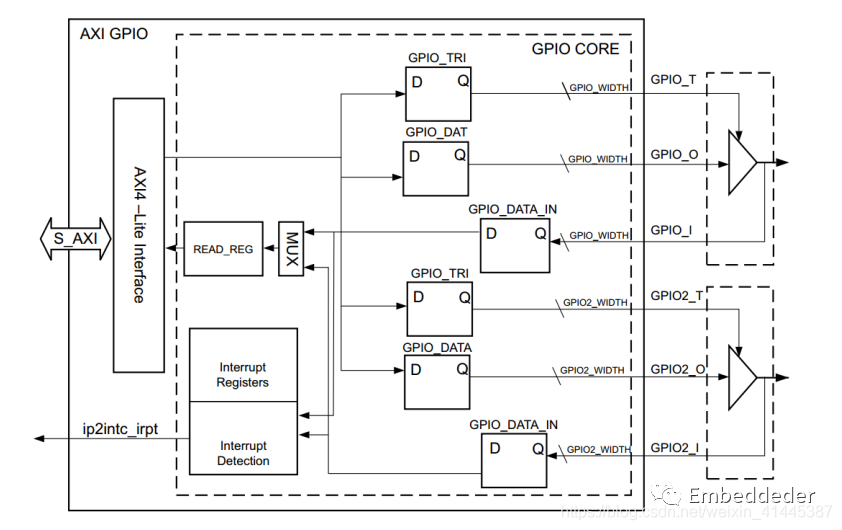

AXI GPIO IP 核為 AXI 接口提供了一個通用的輸入/輸出接口。與 PS 端的 GPIO 不同， AXI GPIO 是一個軟核（ Soft IP），即 ZYNQ 芯片在出廠時并不存在這樣的一個硬件電路， 而是由用戶通過配置 PL 端的邏輯資源來實現的一個功能模塊。而 PS 端的 GPIO 是一個硬核（ Hard IP） ，它是一個生產時在硅片中實現的功能電路。我們之前驅動的MIO接口，他屬于PS端口的一個搭載好的硬件資源，而對于AXI_GPIO這樣一個IP核來說他就相當于與在PL的邏輯端口實現了一個軟核IP的GPIO接口。AXI 接口作為 ZYNQ PS 和 PL 之間的橋梁， 能夠使兩者協同工作，進而形成一個完整的、 高度集成的系統。AXI GPIO 可以配置成單通道或者雙通道， 每個通道的位寬可以單獨設置。另外通過打開或者關閉三態緩沖器， AXI GPIO 的端口還可以被動態地配置成輸入或者輸出接口。其頂層模塊的框圖如下所示：
模塊的左側實現了一個 32 位的 AXI4-Lite 從接口， 用于主機訪問 AXI GPIO 內 部各通道的寄存器。當右側接口輸入的信號發生變化時，模塊還能向主機產生中斷信號。不過只有在配置 IP核時選擇“ 使能中斷” ， 才會啟用模塊的中斷控制功能。
我們可以在xilinx的一個說明書（UG144）中詳細的看到關于AXI_GPIO IP的具體的寄存器，對于不同功能的配置我們只需要像在ARM開發中進行寄存器的配置即可，但寄存器的操作過于繁瑣，在一般的開發過程中我們通常進行的都是庫函數的使用調用。
在文檔中我們可以看到IP的以下特點，基本包含了硬件GPIO的所有功能。設置輸入輸出模式，設置中斷等。

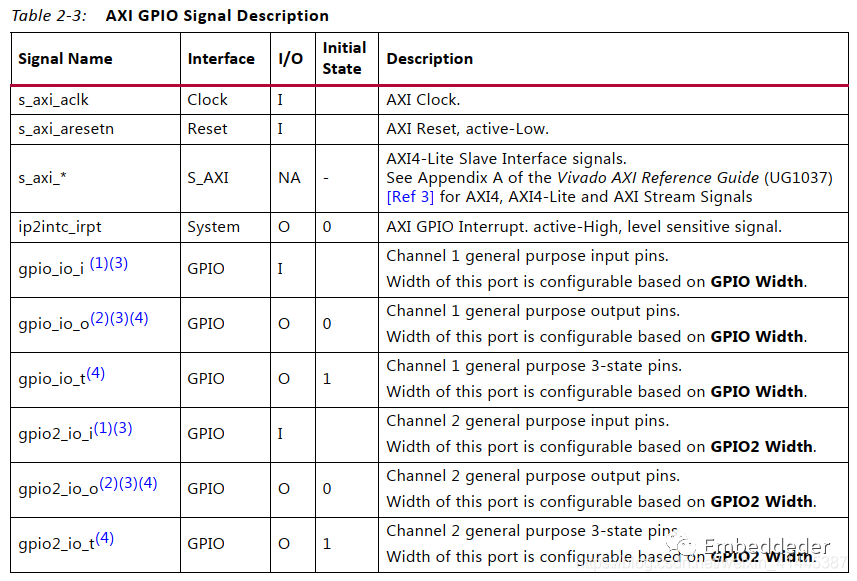

引腳說明表如下，在這個表中，大致分為了兩類，第一類s_axi接口的相關引腳，用于配置掛載到AXI總線，s_axi_*這是一組信號接口，用于進行數據的交互和配置；第二類是和GPIO有關的信號接口，這里的IP中有兩組gpio，每組輸出三個信號經過一個三態緩存器實現三態輸出。為了實現中斷功能，這里的ip2intc_irpt是中斷的敏感信號。
編程指南
同樣在UG144中我們可以找到對于AXI_GPIO IP在應用開發的時候的一個編程指南
設置帶中斷的INPUT
- 將端口配置為輸入，將相應的位寫入GPIOx_TRI寄存器，值為1。
- 通過設置IP中斷使能中相應的位使能通道中斷注冊;也可以通過設置全局中斷的第31位來啟用全局中斷注冊為1。
- 當接收到中斷時，讀取GPIOx_DATA寄存器中相應的位。通過寫入值為1的對應位來清除IP中斷狀態寄存器中的狀態。
這里的編程指南描述的是寄存器的配置流程，在我們的實際應用中簡單來說就是調用庫函數配置端口為輸入，然后進行中斷功能的注冊（類似前文的GPIO的按鍵中斷）。
配置為普通的INPUT
- 將端口配置為輸入，將相應的位寫入GPIOx_TRI寄存器，值為1。
- 讀取GPIOx_DATA寄存器中相應的位。
配置為普通的OUTPUT
- 通過在GPIOx_TRI寄存器中寫入值為0的對應位，將端口配置為輸出。
- 將相應的位寫入GPIOx_DATA寄存器。

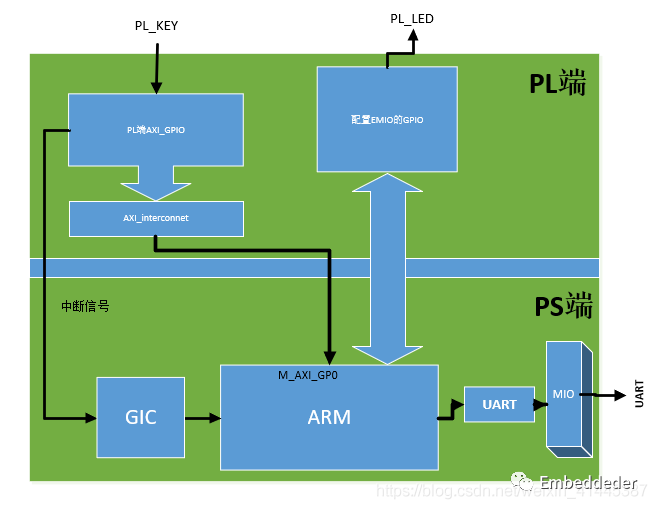

工程系統框圖
實現功能為使用EMIO的引腳驅動LED，使用AXI_GPIO的IP進行按鍵控制，當我們按鍵按下時，我們的LED進行一次反轉。
硬件平臺搭建

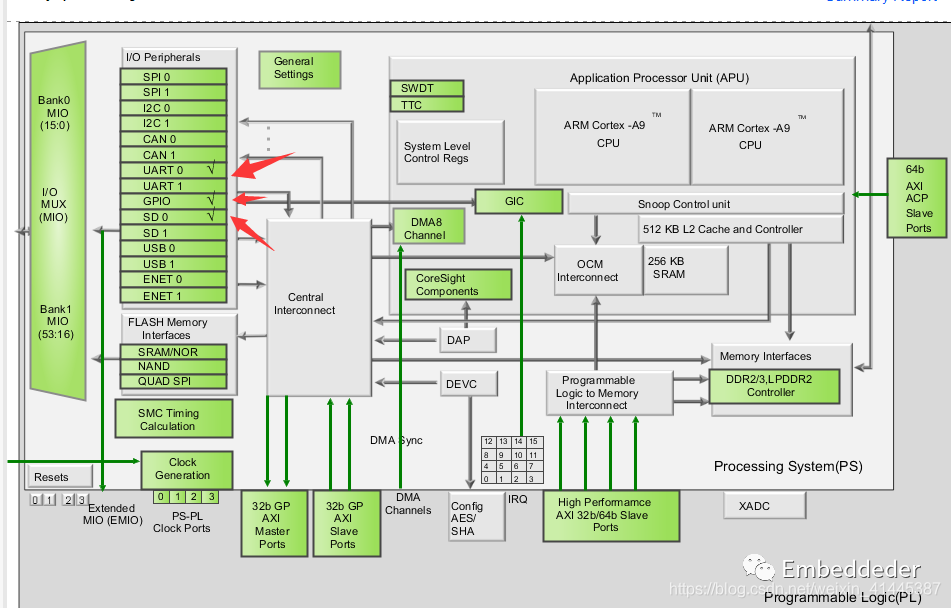

同樣重復前面的步驟，打開vivado工具的block design 添加ZYNQ的IP核，完成基礎配置。
然后打開MIO configuration，對EMIO引腳的LED進行配置

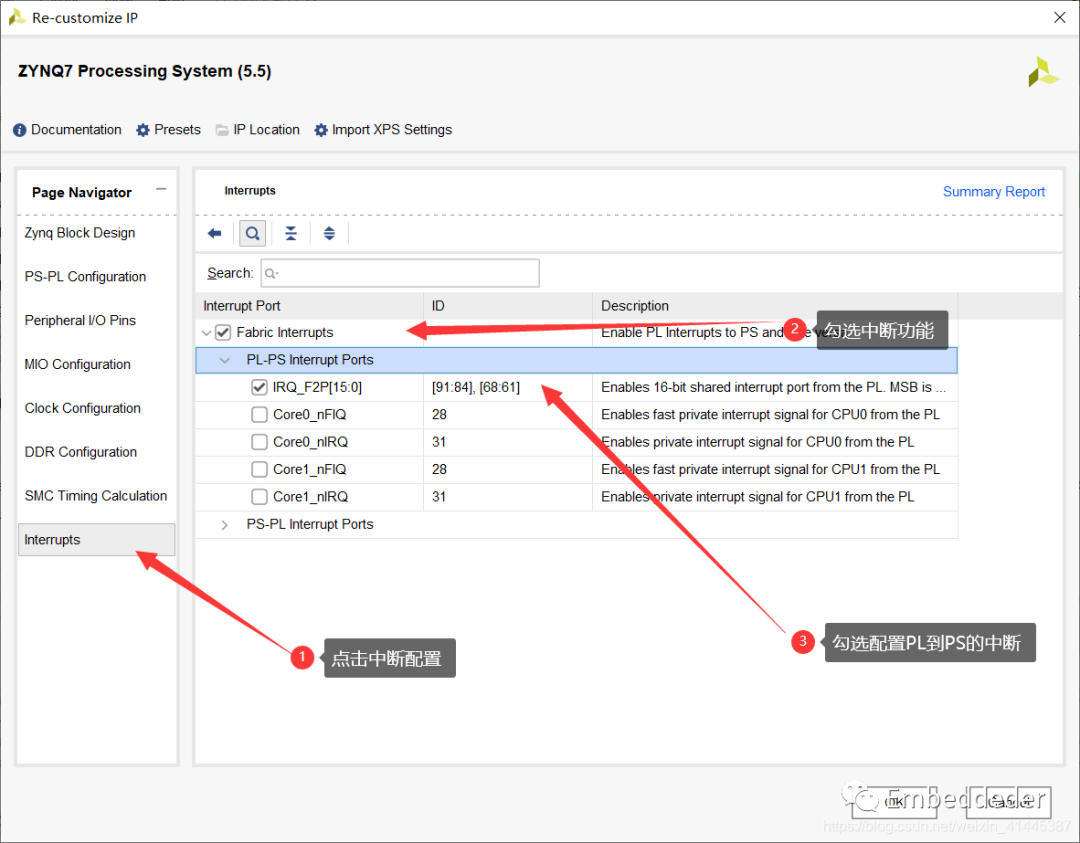

因?yàn)檫@里我們要使用AXI_GPIO的中斷功能，所以我們打開中斷界面進行配置，開啟中斷后，勾選PL到PS的中斷功能。這里的中斷標號有16個，對應原則是[15:0]對應的是[91:84]:[68:61]，這里我們只使用了一個中斷，所以我們的中斷標號是61。

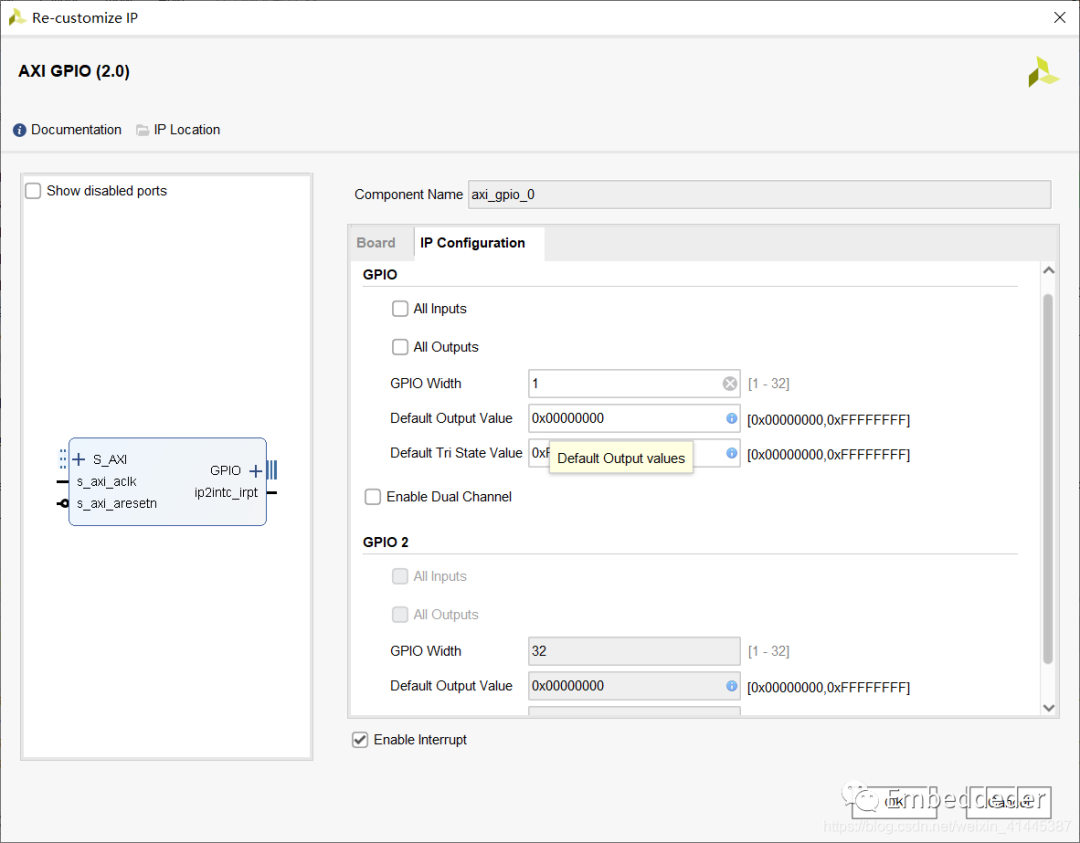

配置完成后添加AXI_GPIO的IP核。配置使能中斷，GPIO的位寬選擇為1即可。

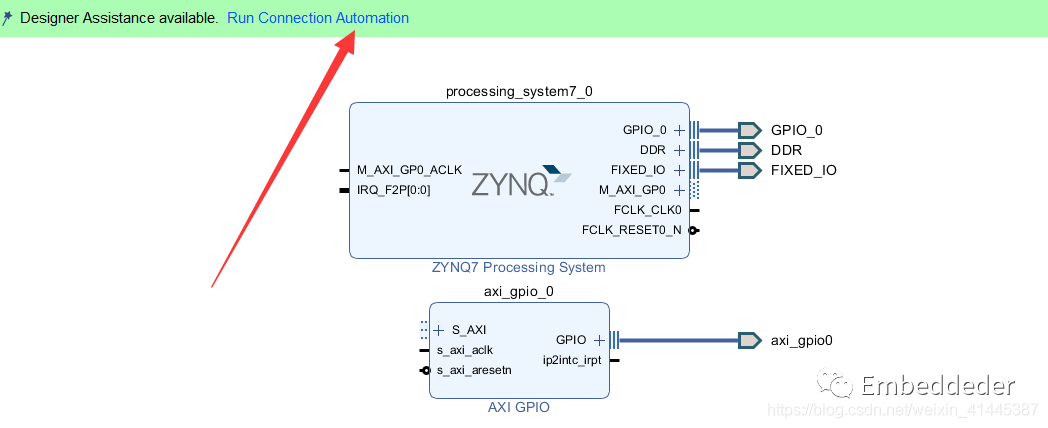

完成配置后得到下圖點擊運行自動連接，可以進行幫助我們進行對應端口的自動連接：

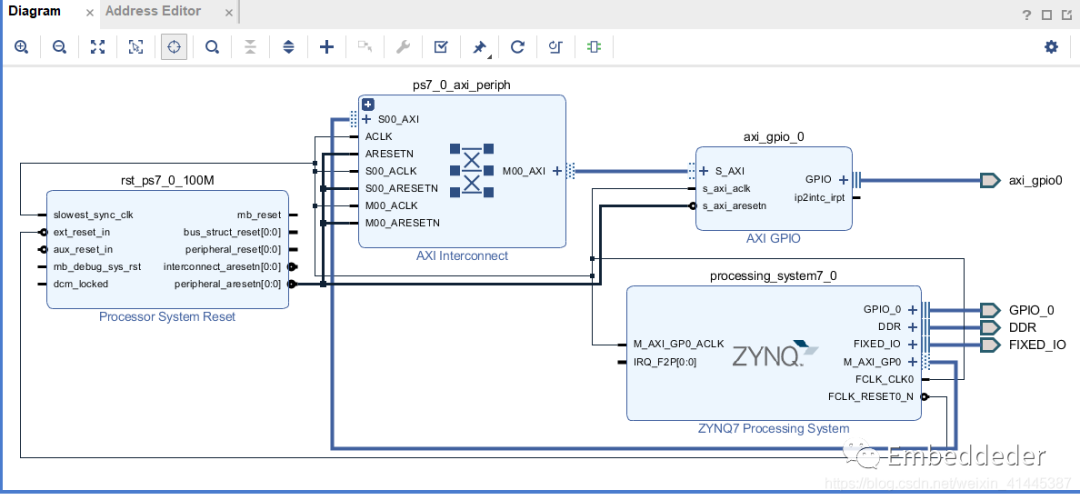

自動連接完成后如圖所示：
這里工具幫助我們完成了大部分的連接，但是沒有幫助我們進行中斷功能的連線，我們需要手動進行連接。

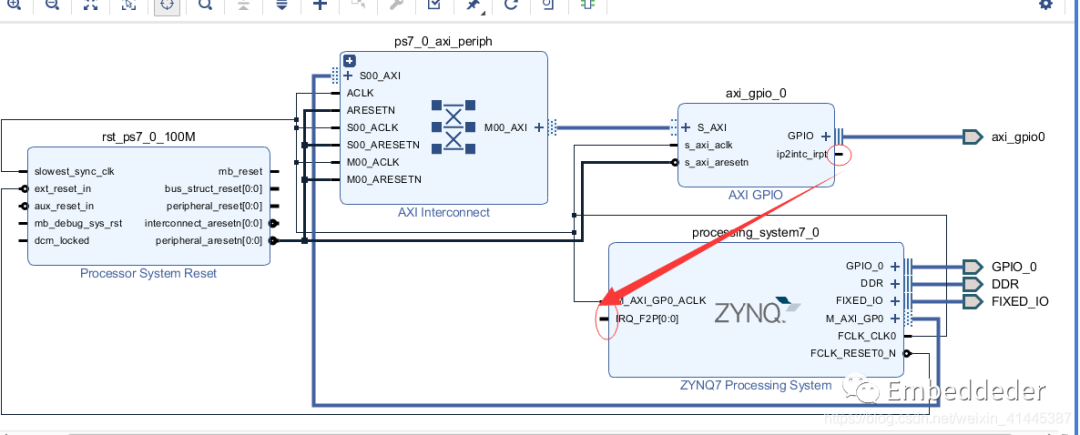

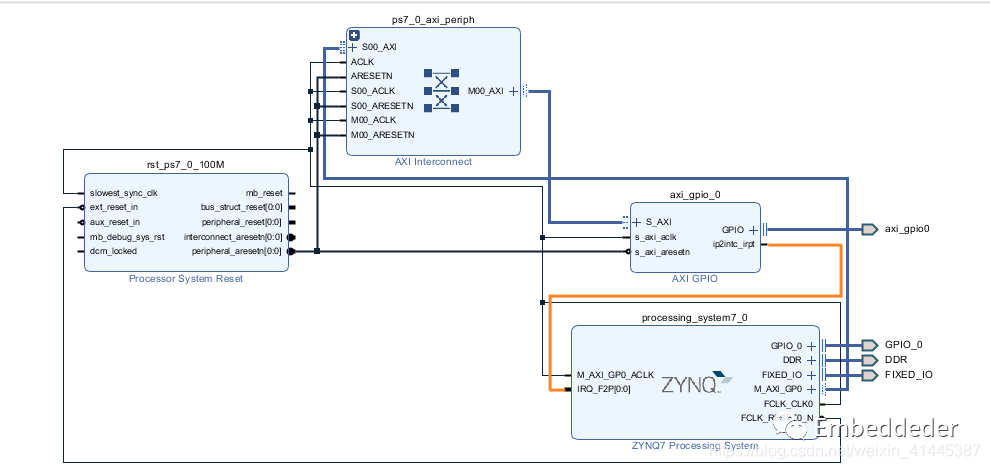

手動連接完成：
完成設計后，我們進行g(shù)enerate output product 然后生成HDL封裝。接著就對應引腳進行引腳約束即可（PYNQ的粉色開發板可以直接引用這個約束）：
set_property -dict { PACKAGE_PIN R14 IOSTANDARD LVCMOS33 } [get_ports { GPIO_0_tri_io[0] }]; #IO_L6N_T0_VREF_34 Sch=led[0]
set_property -dict { PACKAGE_PIN D19 IOSTANDARD LVCMOS33 } [get_ports { axi_gpio0_tri_io[0] }]; #IO_L4P_T0_35 Sch=btn[0]完成約束后進行綜合布局布線，等待生成bit流文件。bit文件生成后在FILE處，點擊導出硬件資源（包含bit流文件），接著launch SDK。
軟件部分編寫

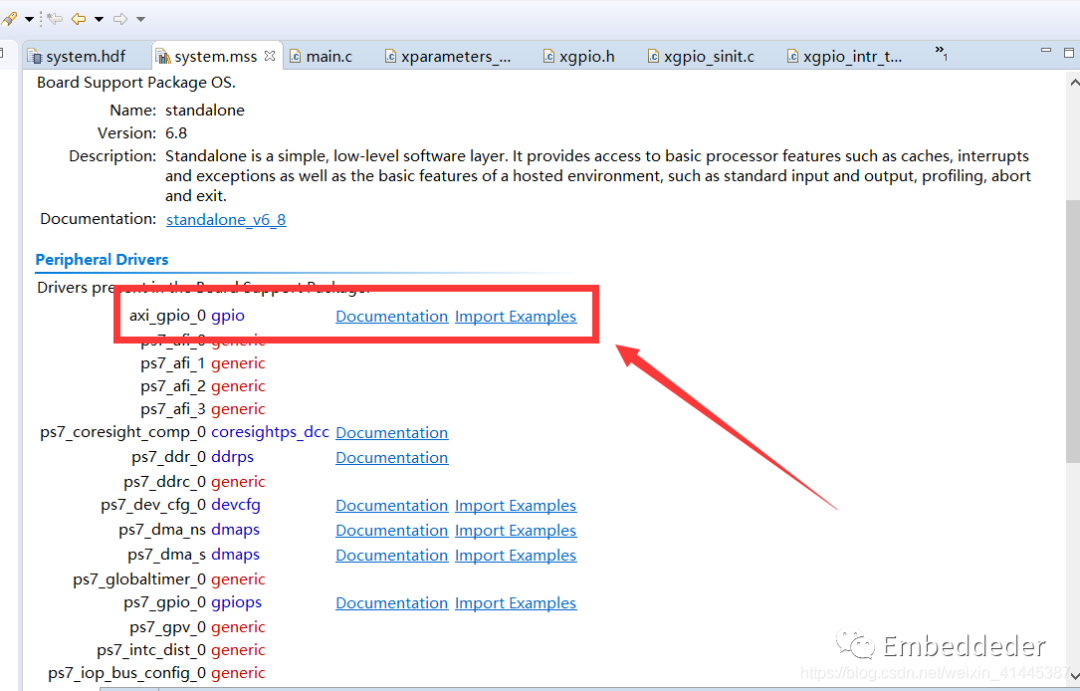

這里引用的AXI GPIO的資源對應的是gpio的部分,配置相應的功能函數可以參考相應的文件和對應的例程。
首先給出我本次的工程代碼，在后面進行簡要的說明：
#include
#include "platform.h"
#include "xil_printf.h"
#include "xgpiops.h"
#include "xgpio.h"
#include "xparameters.h"
#include "xparameters_ps.h"
#include "xscugic.h"
#include "sleep.h"
//設置設備id和io編號
#define GPIO_ID XPAR_XGPIOPS_0_DEVICE_ID //PS GPIO的器件ID
#define AXI_GPIO_ID XPAR_GPIO_0_DEVICE_ID//AXIGPIO的器件ID
#define SCUGIC_ID XPAR_PS7_SCUGIC_0_DEVICE_ID//中斷的ID
//axi gpio的中斷號
#define AXI_GPIO_INTR_ID XPAR_FABRIC_GPIO_0_VEC_ID
#define LED0 54
//axi gpio通道1
#define AXI_GPIO_CHANNEL 1
//定義調用GpioPs的結構體
XGpioPs gpiops;
XGpioPs_Config *gpio_cfg;
//定義調用中斷的結構體
XScuGic gpio_gic;
XScuGic_Config *gpio_gic_cfg;
//定義調用Gpio的結構體
XGpio axi_Gpio;
//變量聲明
u32 key_value=0;
//函數聲明
void Init_gpio();
void IntrHandler();
int main()
{
u32 led_status=0;
init_platform();
Init_gpio();
Init_interrupt();
print("axi_gpio TEST\n\r");
while(1)
{
if(key_value==1){
//清除中斷狀態
if(XGpio_DiscreteRead(&axi_Gpio, AXI_GPIO_CHANNEL)==1){
led_status=~led_status;
}
XGpio_InterruptClear(&axi_Gpio, 0x0000001);
key_value=0;
XGpioPs_WritePin(&gpiops,LED0,led_status);
usleep(200000);
//打開中斷使能
XGpio_InterruptEnable(&axi_Gpio, 0x0000001);//使能中斷
}
}
cleanup_platform();
return0;
}
//初始化gpio
void Init_gpio(){
//查找設備ID ，gpio初始化操作
gpio_cfg=XGpioPs_LookupConfig(GPIO_ID);
XGpioPs_CfgInitialize(&gpiops,gpio_cfg,gpio_cfg->BaseAddr);
//設置gpio為輸出，開啟使能
XGpioPs_SetDirectionPin(&gpiops,LED0,1);
XGpioPs_SetOutputEnablePin(&gpiops,LED0,1);
//對PL端的gpio進行初始化
XGpio_Initialize(&axi_Gpio,AXI_GPIO_ID);
//對AXI設置方向
XGpio_SetDataDirection(&axi_Gpio,AXI_GPIO_CHANNEL,0x0000001);//設置為輸入
}
void Init_interrupt(){
//初始化gic
gpio_gic_cfg = XScuGic_LookupConfig(SCUGIC_ID);
XScuGic_CfgInitialize(&gpio_gic,gpio_gic_cfg,gpio_gic_cfg->CpuBaseAddress);
//初始化異常處理
Xil_ExceptionInit();
//CPU中斷異常注冊
Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,(Xil_ExceptionHandler)XScuGic_InterruptHandler,&gpio_gic);
//使能處理器中斷
Xil_ExceptionEnableMask(XIL_EXCEPTION_IRQ);
//鏈接中斷信號
XScuGic_Connect(&gpio_gic,AXI_GPIO_INTR_ID,(Xil_InterruptHandler)IntrHandler,&axi_Gpio);
//使能中斷
XScuGic_Enable(&gpio_gic,AXI_GPIO_INTR_ID);
//0xa0中斷優先級
XScuGic_SetPriorityTriggerType(&gpio_gic,AXI_GPIO_INTR_ID,0xA0, 0x3);
//axi gpio使能中斷
XGpio_InterruptGlobalEnable(&axi_Gpio);//打開全局中斷
XGpio_InterruptEnable(&axi_Gpio, 0x0000001);//使能中斷
}
void IntrHandler(){
printf("interrupt~~\n\r");
key_value=1;
//關閉中斷使能
XGpio_InterruptDisable(&axi_Gpio, 0x0000000);
}部分代碼講解

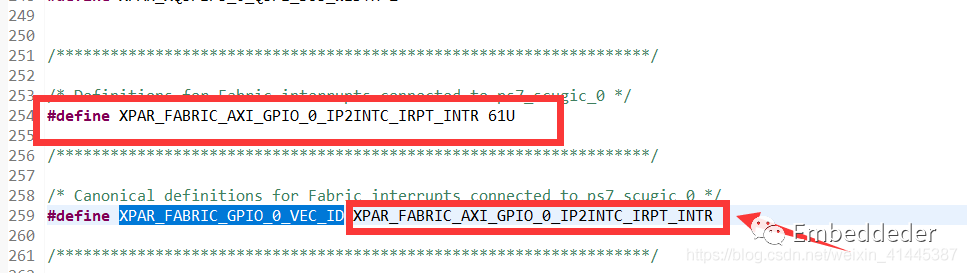

代碼很類似上次的GPIO的中斷功能的代碼，這里只是更改了部分函數對axi gpio的ip進行ip的配置，實現帶中斷的輸入功能的KEY。axi的初始化只需要一行代碼即可完成，然后根據編程指南設置下方向即可完成輸入的配置XGpio_Initialize(&axi_Gpio,AXI_GPIO_ID);//對PL端的gpio進行初始化XGpio_SetDataDirection(&axi_Gpio,AXI_GPIO_CHANNEL,0x0000001);//對AXI設置方向設置為輸入對于這里的AXI_GPIO中斷的標號就是我們前面提到的61，在這里我們可以進行define一下，方便我們進行引用。#define AXI_GPIO_INTR_ID XPAR_FABRIC_GPIO_0_VEC_ID//axi gpio的中斷號在SDK中尋一下這個參數的數據也可以驗證我們的標號數值：

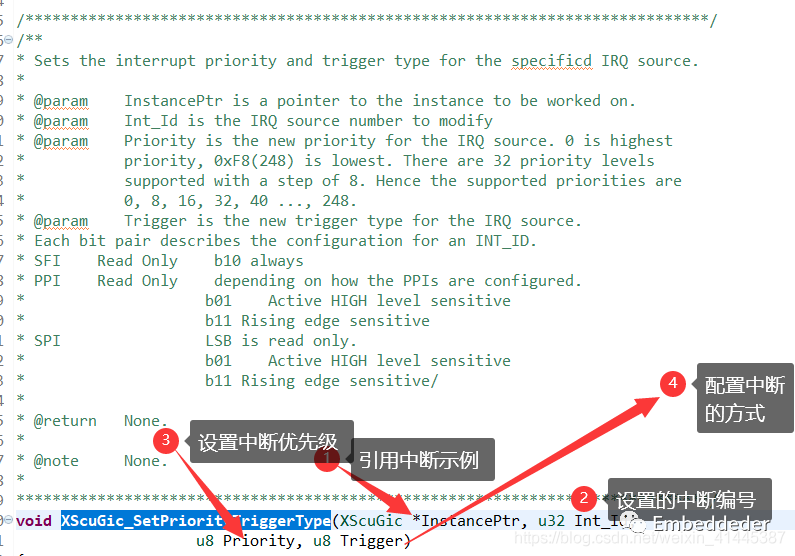

對于axi _gpio，我們配置的時候可以看到，每個IP核有兩路GPIO，這里我們只用了通道1，所以我們的通道編號定義為1 #define AXI_GPIO_CHANNEL 1//axi gpio通道1在配置axi gpio的中斷功能時，用的了 XScuGic_SetPriorityTriggerType(&gpio_gic,AXI_GPIO_INTR_ID,0xA0, 0x3);在尋到該函數定義時候，可以簡要了解下參數的配置功能。
0xa0配置了中斷優先級，這里我們不進行中斷優先級的配置，所以引用的是示例里面的默認值，中斷編號就是我們AXI GPIO的編號，0x03這個值用于配置中斷的方式。這里我們的中斷有高電平觸發和邊沿觸發模式。我們設置邊沿觸發后，在我們按下按鍵會滿足兩次邊沿觸發的條件（這里我感覺注釋和實際操作不相符），然后回看我們的編程指南，在中斷配置時候是也是要求我們：當接收到中斷時，讀取GPIOx_DATA寄存器中相應的位。通過寫入值為1的對應位來清除IP中斷狀態寄存器中的狀態。所以我們就引用了XGpio_DiscreteRead(&axi_Gpio, AXI_GPIO_CHANNEL) 對中斷的狀態進行讀取。對應編程指南代碼編寫如下：
//清除中斷狀態
if(XGpio_DiscreteRead(&axi_Gpio, AXI_GPIO_CHANNEL)==1){
led_status=~led_status;
}
XGpio_InterruptClear(&axi_Gpio, 0x0000001);完成代碼編寫后下載到我們的PYNQ的開發板即可完成本次實驗。
