在硬件研發和測試過程中，示波器是咱們離不開的有力工具，但很多人卻忽略了它的好搭檔——示波器探頭。探頭要是沒選對，測出來的信號可能失真、變形，甚至誤導調試方向！更夸張的是，有些高端探頭能賣到幾百甚至上千塊，為啥這么貴？因?yàn)樗苯記Q定了你的測量精度?。?/span>參考是德科技官網）
今天咱們就來扒一扒選示波器探頭時最容易踩的6個坑，看看你中招了沒？
01 不了解關鍵技術指標

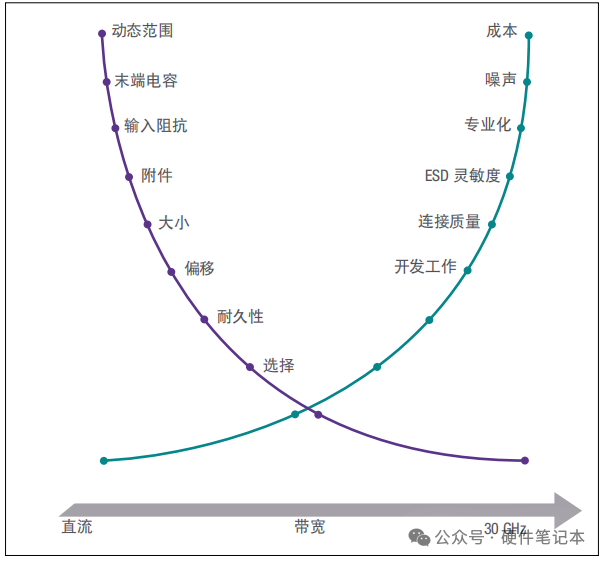

選探頭不能只看帶寬！帶寬越高，雖然能捕捉更多信號細節，但也會引入更多噪聲，還可能增加成本和開發難度。
其他關鍵指標包括：
- 動態范圍：探頭能測量的信號幅度范圍。
- 末端電容：電容越小，高頻性能越好。
- 輸入阻抗：影響信號負載效應（阻抗越高越好）。
- 噪聲和成本：帶寬越高，噪聲可能越大，價格也越貴。
所以，別盲目追求高帶寬，可以多研究一下相關的技術文檔資料。
02 帶寬選不對，信號可能細節丟失
帶寬太低，信號細節容易丟失，帶寬太高，會引入多余噪聲，浪費錢。探頭帶寬本質上就是 -3dB 點。

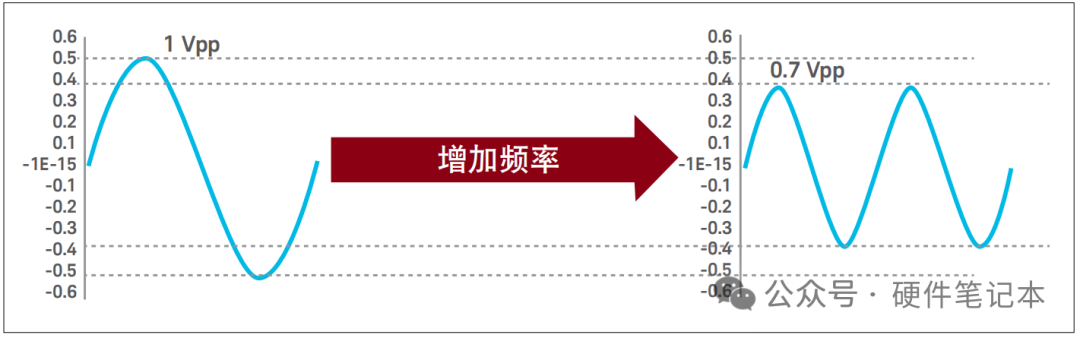

使用1:1探頭測量1 Vpp正弦波時，低頻輸出等于實際信號。但隨著頻率增加，當示波器顯示幅值降至0.7 Vpp（即輸入信號的3dB點）時，表明探頭輸出相對標稱值衰減了3 dB。
信號帶寬BW的計算方法可參考如下：
如果我們測量的是 10％ 和 90％ 的閾值，則信號帶寬：
BW=上升時間/0.35；
如果我們測量的是 20％ 和80％ 的閾值，則信號帶寬：
BW=上升時間/0.22。
然后我們可以計算探頭帶寬：
探頭帶寬應該比模擬信號中最快的正弦波頻率高 3 倍，比數字號的最高數字時鐘速率快 5 倍。關注公眾號：硬件筆記本
03 忽略探頭的負載效應
探頭接入電路后，就會成為電路的一部分，形成負載，也一樣影響信號，這無法避免，只能盡量減少負載效應。關注公眾號：硬件筆記本

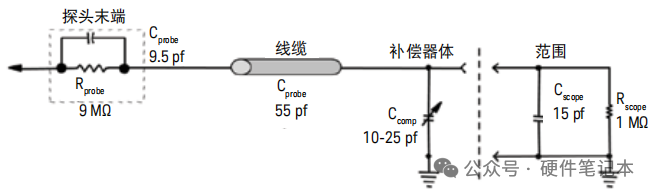

如下圖為，無源探頭基本模型，電阻R是負載，電容C是電容元件和寄生電容共同形成的結果。

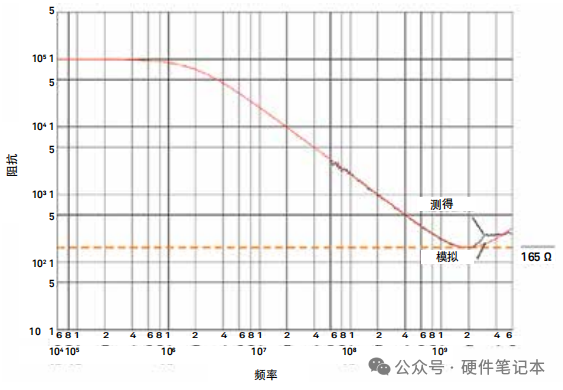

如下圖，可以看出容的阻抗與頻率成反比，隨著頻率變高，電容開始變得比電阻更容易接地。

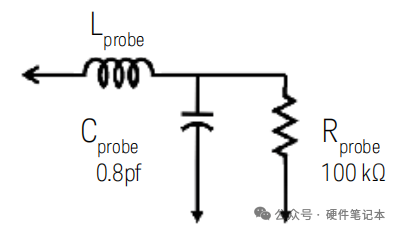

有源探頭的負載效應遠遠小于無源探頭，因?yàn)闊o源探頭僅由電阻和電容元件制成。且無源探頭的負載效應大（比如10MΩ電阻但電容大，高頻時阻抗暴跌），而有源探頭的負載效應?。?MΩ電阻但電容小，高頻性能更好）。
建議高頻信號選有源探頭，低頻信號用無源探頭。
04 有源or無源？傻傻分不清
總的來說，無源探頭便宜、耐用，適合低頻小信號（如1:1衰減比測小電壓），有源探頭：貴、精度高，適合高頻或高精度需求（如測高速數字信號）。

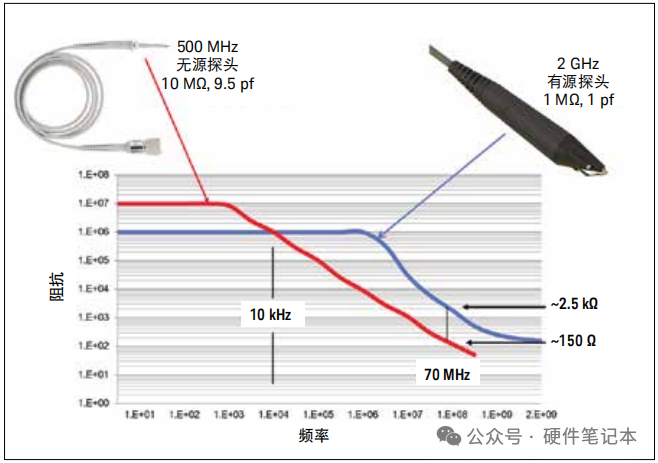

對比電容，如下圖，咱們?cè)谶x擇示波器探頭的時候大多都會重點關注電阻，認為10MΩ電阻的無源探頭比1MΩ 電阻有源探頭好，但在10kHz以后，隨著頻率升高，它們的阻抗看起來差別很大。
所以高頻時，電容負載效應比電阻更重要！有源探頭電容小，優勢更明顯。
05 連接方式不對，帶寬直接腰斬！

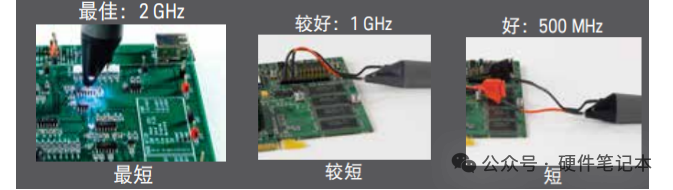

連接越短，帶寬越高，比如2GHz探頭用長引線，實際帶寬可能只剩500MHz。
附件越多，負載效應越大，盡量用最短的連接方式。
示例：N2796A2 Ghz 有源探頭
06 衰減比選錯，信號直接"削頂"
示波器探頭的衰減比是可以調節的。它的原理是衰減比是分壓電路，比如10:1探頭通過9MΩ+1MΩ電阻分壓，進入示波器的信號縮小10倍。
1:1探頭：適合小信號（噪聲小，但負載大）。
10:1探頭：適合大電壓（保護示波器，但噪聲稍大）。
錯誤示范為用1:1探頭測高壓，信號會被削波！
