一、簡單介紹

     1. 基本原理

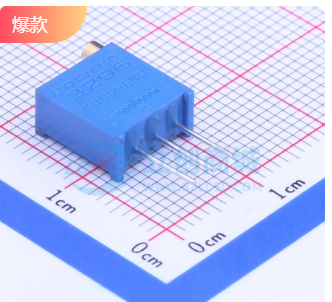

        常見的電位器是通過機械結構實現電阻變化，如下圖：

        而數字電位器顧名思義是通過數字控制實現可控的電阻變化，自動化控制或遠程操作的場景常見這些器件。

    2. 引腳定義

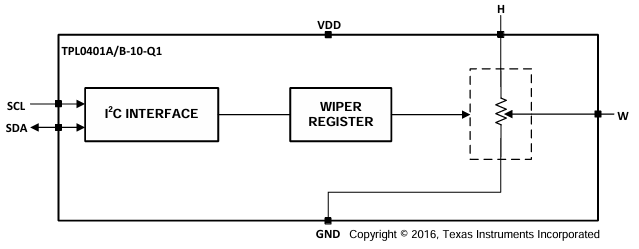

          以TPL0401為例，介紹引腳定義：SCL、SDAI2C通信引腳H可變電阻頂端GND電源GND/可變電阻底端W可變電阻調節端VDD電源供電端

二、一般參數

         1. 供電電壓VDD、電流IDD

      供電電壓范圍決定了器件能否用于某些場景，輸入電流與功耗有關，低功耗場景也需要關注。

       2. 邏輯輸入電平VIH和VIL

        邏輯輸入電平指的是I2C或者SPI等通信協議的信號的電平閾值，需要搭配合適的MCU或CPU的IO電平來控制通斷。

    3. 調節引腳電流Iw（Wiper current）

        調節引腳是由最大和最小輸入輸出電流范圍的，有的場景需要電流較大，需要注意。

    4. 總電阻Rtotal

      總的電阻阻值，大部分?jǐn)?shù)字電位器的總電阻誤差比較大，因此常用作比例分壓，單純用于電阻時需要校準或者用于誤差要求不大的場景。

    5. 分辨率位數

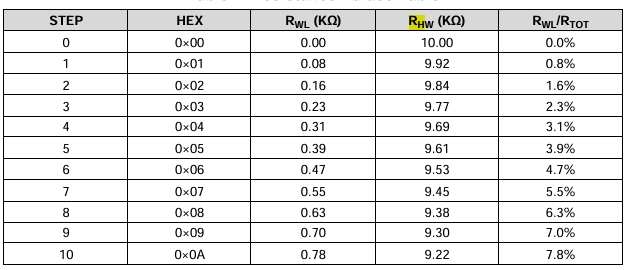

         不同的分辨率位數代表分壓精度，有些場景需要高精度分壓，即需要更高分辨率的電位器。例如下面這個電位器的分辨率為128位，給定不同的寄存器值對應不一樣的分壓比例。

三、特定場景參數

        1. 寄生電阻

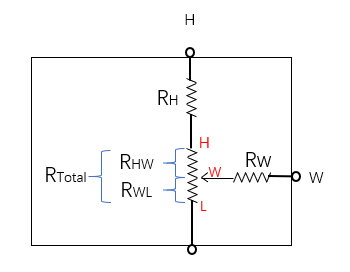

      總的電阻Rtotal分為RHW與RWL，而H引腳到實際電阻陣列RTotal有等效電阻RH，一般百Ω級別，同樣的W引腳也一樣有等效電阻RW，阻值在幾十Ω到百Ω之間。

    2. 帶寬BW

         決定信號傳輸能力，例如用在運放反饋時，過低會限制帶寬。

    3. 寄生電容

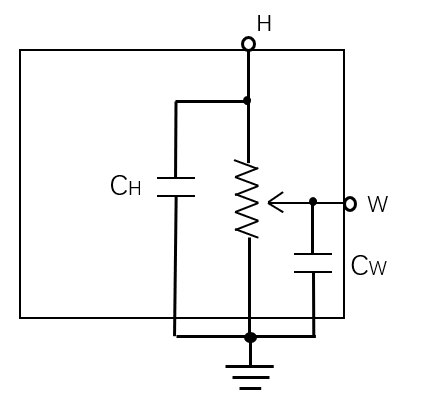

        寄生電容在高速場景會影響信號帶寬，需要選擇盡量小的寄生電容。

    4. 零電阻誤差與滿電阻誤差

         當設置為0電阻或者設置為滿電阻時，與目標值有一定的誤差，一般誤差在1個LSB以內。

    5. 分壓模式INL與DNL

           數字電位器可以工作在分壓模式，也可以單純的作為可調電阻來串聯到電路中，當工作在分壓模式時：

         INL:  Integral non-linearity，分壓電壓積分非線性度，反映整體線性度，決定了絕對精度，定義如下：

       DNL：Differential non-linearity，分壓電壓差分非線性度。反映步進均勻性，決定調節平滑度，定義如下：

    6. 電阻模式RINL與RDNL

        RINL:   Rheostat mode Integral non-linearity，電阻積分非線性度，反映整體線性度，決定了電阻模式下的絕對精度，定義如下：

        RDNL：Rheostat mode Differential non-linearity，電阻差分非線性度。反映步進均勻性，決定電阻模式下的調節平滑度，定義如下：

三、后續

          下一篇文章是數字電位器的常見應用場景，歡迎關注。
