單電源運放方波電路不起振的原因

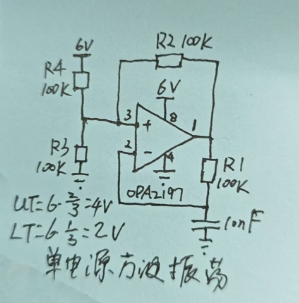

下圖是一個單電源供電的單運放方波振蕩電路:

該電路經過驗證,工作正常,可以產生連續的方波。

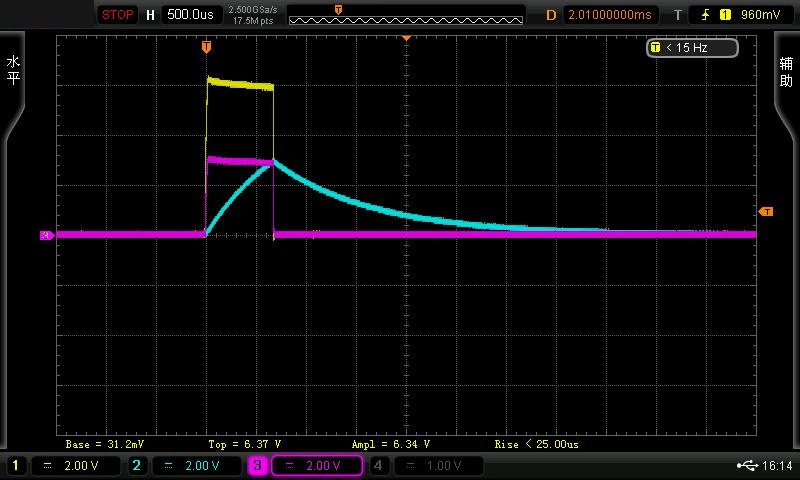

加入上面電路去掉 R4 則電路不起振,下面是上電是去掉 R4 后上電瞬間的波形截圖:

  • CH1(黃色):接運放輸出引腳,電壓擋位是2V
  • CH2(青色):接運放反相輸入引腳,電壓擋位是2V
  • CH3(紫色):接運放同相輸入引腳,電壓擋位是2V

上圖過程如下:

  • 上電瞬間運放輸出 VCC,此處是6V,同相引腳(上限)閾值電壓 3V
  • 反相引腳通過電容充電,電壓由 0V 緩慢上升
  • 反相引腳充電至超過同相引腳電壓 3V 后,運放輸出引腳反轉,輸出一個比 GND 稍微高一點的電壓,假設為 ST, 經過R2、R3分壓后,同相引腳的電壓為 ST/2
  • 反相引腳緩慢放電,但其放電的最小電壓是 ST, 電壓 ST 比同相引腳電壓 ST/2 大,導致反相引腳電壓永遠小于同相引腳電壓,進而導致運放輸出引腳電平無法反轉,鎖死在低電平

總結,如果沒有 R4 上拉,則同相引腳的下限閾值電壓 ST/2 太小,無法小于反相引腳電壓,導致運放輸出引腳無法再次反轉。
