AEC-Q100文件，是芯片開展車規等級驗證的重要標準和指導文件。
E組驗證是ELECTRICAL VERIFICATION TESTS電氣特性驗證測試
本文將重點對E組的第4項LU ---- Latch-Up閂鎖測試項目進行展開討論。

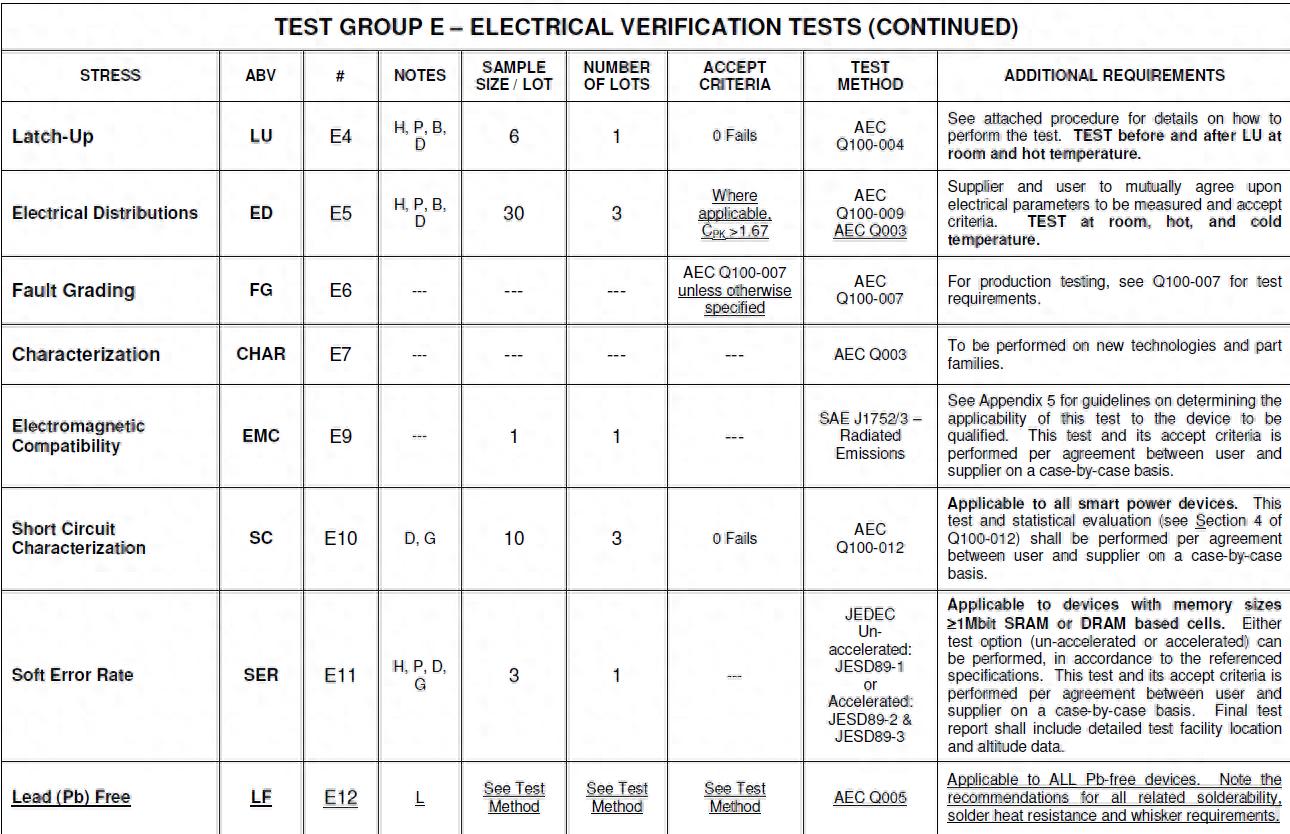

AEC Q100 E組驗證4-12項內容
先介紹一下什么是Latch Up
Latch up 最易產生在易受外部干擾的I/O電路處, 也偶爾發生在內部電路。
Latch up 是指cmos晶片中, 在電源power VDD和地線GND(VSS)之間由于寄生的PNP和NPN雙極性BJT相互影響而產生的一低阻抗通路, 它的存在會使VDD和GND之間產生大電流。
Latch-up產生機制
(i)輸入或輸出電壓（I/O的信號）高于VDD電壓，芯片產生大電流，導致latch-up;
(ii)ESD靜電加壓，可能會從保護電路中引入少量帶電載流子到阱或襯底中，導致latch-up
根據如上描述，可以看出Latch Up對于電路的風險是很大的，所以我們需要對芯片進行LU的驗證。
LU - Latch Up - 閂鎖測試
表格中信息介紹和解讀
表格中的信息給出，LU的分類是E4，Notes中包含了H、P、B、D，也就是說要求密封器件、塑封器件、要求BGA器件、破壞性測試；
需求的樣品數量是6顆/批次，抽選1個批次就可以；
接受標準是0失效；
測試方法是AEC Q100-004文件，這是AEC Q100文件的第4個附件。
附加需求：
有關如何執行LU測試的詳細信息，請參見附件004的過程。
LU前后要在室溫和高溫下進行TEST測試。
AEC Q100-004 REV-D IC LATCH-UP TEST
在AEC Q100認證的IC器件上進行的所有栓鎖測試都應符合最新版本的JEDEC EIA/JESD78規范，并具有以下說明和要求(后面列出的節號對應于JEDEC規范)。
執行JEDEC - II等級認證
所有AEC Q100-004認證測試都應在被測器件的最高環境工作溫度(JEDEC - II類)下進行。
閂鎖測試流程介紹
產品有時會對I-Test的脈沖非常敏感，產生類似eos的故障點。E-test模式提供了另一種方法來評估器件的輸入或輸出，而不會導致類似eos的“問題”。使用電壓觸發(E-test)閂鎖測試被認為是普遍接受的。具體E-test參數見表2A。
總結
LU測試內容并不復雜，就是模擬造成產品的閂鎖故障隱患，確保產品的品質。
該項測試需求樣品數量少，測試時間短，基本上各個實驗室都具備此項測試的能力。
本文對AEC-Q100 E組的第4項內容LU進行了介紹和解讀，希望對大家有所幫助。
如果有不正確的地方，也歡迎指正并交流。
