幫忙看看我的電源為什么會燒橋堆

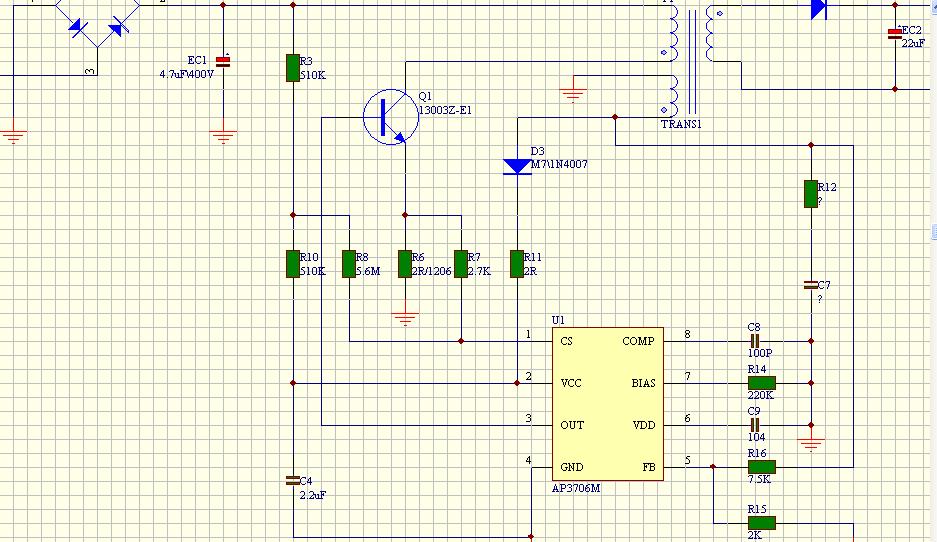

我們想自已做LED照明電源，買了一個板來抄，但是老是燒橋堆，不知是怎么回事？請大家?guī)臀铱纯础?br />



一接上電，就燒橋堆。

全部回復(20)
正序查看
倒序查看
2010-02-02 10:35

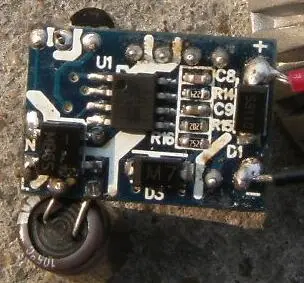

有的一上電，C8/R14/C9處好象有冒煙的情況，然后接在橋堆輸入端的AC輸入線PCB上的焊點就熔化，直至脫落，然后測量橋堆，橋堆的輸出端的+/-處就短路了。





有的不冒煙，接在橋堆輸入端的AC輸入線PCB上的焊點就熔化，直至脫落，然后測量橋堆，橋堆的輸出端的+/-處就短路了。



煩請大家?guī)臀铱纯词窃趺椿厥隆?/div>
0
回復
2010-02-02 16:32
@美女能使狗推磨
[圖片] 有的一上電，C8/R14/C9處好象有冒煙的情況，然后接在橋堆輸入端的AC輸入線PCB上的焊點就熔化，直至脫落，然后測量橋堆，橋堆的輸出端的+/-處就短路了。[圖片] 有的不冒煙，接在橋堆輸入端的AC輸入線PCB上的焊點就熔化，直至脫落，然后測量橋堆，橋堆的輸出端的+/-處就短路了。煩請大家?guī)臀铱纯词窃趺椿厥隆?/span>
等高手回覆！
0
回復
2010-02-03 09:37
@美女能使狗推磨
等高手回覆！

能用13003嗎



0
回復
2010-02-03 15:51
@liuheyuan2008
能用13003嗎

我是用的13003啊，不過，我今天發現有壞掉的情況。不知是怎么回事。

0
回復
ykzzh
LV.5
6
2010-02-03 21:21
@美女能使狗推磨
我是用的13003啊，不過，我今天發現有壞掉的情況。不知是怎么回事。
肯定哪里超級大短路了，要不也不會焊點都燒熔。
0
回復
2010-02-04 11:25
@ykzzh
肯定哪里超級大短路了，要不也不會焊點都燒熔。

我測試過啊，沒有任何地方短路啊，不過我發現三極管13003有壞掉的現象，不知是不是由此引起的。

0
回復
qinxi
LV.4
8
2010-02-10 11:29
AP3706
0
回復
2010-02-10 16:09
@qinxi
[圖片]AP3706
這個資料我也有啊，但不知是什么原因燒橋堆
0
回復
hanbinghe
LV.4
10
2010-02-11 08:53
@美女能使狗推磨
這個資料我也有啊，但不知是什么原因燒橋堆
從修理位考慮，先保證你用的電路時正確的，再者看你的橋堆和變壓器是否在你要求的范圍內，尤其是變壓器短路會燒一大片。再確認橋堆的質量，可以用二極管搭個電路，看橋堆燒壞是不是因?yàn)殡娏鬟^(guò)大造成的？如果原理和元器件沒有問題，那么就剩下PCB了。布線是不是有錯。
0
回復
rm999
LV.6
11
2010-02-11 10:22
圖轉成GIF格式
0
回復
2010-02-11 15:47
@rm999
圖轉成GIF格式
其實我這一批做了35個，一部分是好的，只有幾個有這種問題，但是找不到原因。

基本可以排除元件壞的問題。
0
回復
yqjwy_2008
LV.8
13
2010-02-11 19:09
@美女能使狗推磨
其實我這一批做了35個，一部分是好的，只有幾個有這種問題，但是找不到原因?；究梢耘懦牡膯?wèn)題。

會不會是PCB的問題？

0
回復
zh-cfl
LV.6
14
2010-02-11 21:06
PCB有無問體，橋堆壞掉，功率三極管13003應該也完蛋了，反激單管拓?fù)潆娐饭β使躒CE耐壓應為600-700V,初級端鉗位電路也沒有
0
回復
2010-02-12 08:50
可能是開關變初級電感量太小
0
回復
rm999
LV.6
16
2010-02-12 12:25
半邊電路怎說?那幾個好的，你說好就好了?
0
回復
2010-03-06 13:07
@rm999
半邊電路怎說?那幾個好的，你說好就好了?
是啊，我現在這幾個好的拿來做壽命測試，只有30分鐘，三極管13003就燙得歷害，過一會就炸了，不知是怎么回事，盼高手幫手分析一下啊。
0
回復
2010-03-06 13:09
@江湖電源
可能是開關變初級電感量太小
電感量太小也會使管子發燙么？我的過一會就燒了三極管。
0
回復
wisehai
LV.2
19
2010-03-07 15:25
我沒做股過LED電源,也不熟悉這個IC.

但應該不用多考慮,肯定是開關管先失效,造成這樣的原因可能是IC的啟動問題,前面幾個PWM太大所置.
0
回復
zh-cfl
LV.6
20
2010-03-26 08:21
@wisehai
我沒做股過LED電源,也不熟悉這個IC.但應該不用多考慮,肯定是開關管先失效,造成這樣的原因可能是IC的啟動問題,前面幾個PWM太大所置.

現在問體解決了沒

0
回復
2010-03-29 15:19
@zh-cfl
現在問體解決了沒
管子有問題。
