隨著技術發展和生活改善，小家電、便攜小型設備的市場變大，需求也越來越高。今天來介紹兩款在2、30W功率內高效的DCDC轉換器，最高可達93%。

IU5051E 采用 CMOS 工藝，內置 MOSFET，輸入電壓覆蓋 3-16V，最高輸出 18V，14A 均值瞬態電流下負載穩定，擴頻技術有效降低輻射，93% 高效率搭配軟啟動、過溫過壓保護，適配音箱、電動工具等多類設備。

IU5052E 同樣內置 MOSFET，3-14V 輸入，最高 15V 輸出，14A 電感電流保障穩定，獨特 PWM 輸入管腳可平滑調節輸出電壓還能復用為使能管腳，軟啟動、過溫過壓保護一應俱全，風扇、手持設備等場景都適用。

兩款均為 ESOP8L 封裝，-40℃至 85℃寬溫工作，極簡外圍電路設計，可靠性拉滿！

假如你功率大于20W可以移步我另一篇文章看型號CS57066C，大于100W可以移步看5706或者5708。

一IU5051E和IU5052E的特性

1相同點

工藝與內部集成：都采用 CMOS 工藝 ，內部集成了參考電壓源、振蕩電路、誤差放大器、相位補償電路，還內置了 15mΩ、15A、20V 的 MOSFET，能簡化外圍電路設計。

封裝形式：均采用 ESOP8L 封裝。

工作溫度范圍：額定工作溫度范圍均為 -40℃ 至 85℃，結工作溫度范圍均是 -40℃ 至 170℃，存儲溫度范圍都為 -65℃ 至 150℃。

關鍵電氣參數：

振蕩頻率典型值都是 340KHz，頻率范圍均為 300 - 380KHz ，且在輸入電壓 3V 至 12V 時，頻率變化率均為 5%。

精準反饋參考電壓均為 1V（±2%），輸入電壓 3V 至 12V 時，線路調整率均為 0.2%/V。

最高效率都能達到 93%，關斷電流均小于 35μA ，使能電壓均為 1.5V，關斷電壓均為 0.3V。

保護功能：都具備軟啟動功能，能減小輸入浪涌電流；都內置過溫保護（OTP），典型關斷溫度為 150℃，溫度降至 120℃時重新工作 ；也都有過壓保護（OVP）功能。

外圍元件與 PCB 布局要求：推薦使用的功率電感都為 4.7μH 且飽和電流需超過 18A ；輸出二極管都推薦使用 SS54 或更高耐壓更大電流的肖特基二極管；輸入輸出電容都需選擇低 ESR 類型，且 PCB Layout 要求類似，大電流路徑走線需短而粗，電感、肖特基需緊鄰芯片，各 GND 需良好連接并就近鋪銅。

2不同點

輸入輸出電壓范圍：IU5051 的輸入電壓范圍是 3~16V，最高輸出電壓為 18V ；IU5052 的輸入電壓范圍是 3~14V，最高輸出電壓為 15V。

特殊功能：

IU5051：具備擴頻技術，通過 SSF 管腳控制擴頻模式，能將頻譜能量分散到寬頻帶，有效降低開關信號對外輻射。

IU5052：擁有 PWM 輸入管腳（PWM/EN），不僅能平滑連續調節輸出電壓幅度 ，還能復用為使能管腳。

過壓保護（OVP）閾值：IU5051 的 OVP 閾值電壓固定為 20V；IU5052 的 OVP 閾值電壓為預設輸出電壓的 110% ，能根據實際輸出電壓動態調整。

電流參數表述側重：

IU5051：強調最大可保證 14A 的均值瞬態電流下負載穩定工作，側重瞬態電流對負載穩定性的保障。

IU5052：強調最大可保證 14A 的電感電流下負載穩定工作，側重電感電流對負載穩定性的保障 ，且在電流限制相關表格中的瞬態輸入電流均值等參數與 IU5051 存在差異。

額外電源管腳：IU5052 具備 AVDD（內部模擬電路電源輸入腳），輸入電壓高于 5V 時，需要通過系統其他模塊轉換為 5V 以內電源后再接到該管腳；IU5051 無此特殊電源管腳及要求。

二應用信息

1 IU5051

（1）典型應用圖

（2）引腳排列及定義

（3）特性曲線

2 IU5052

（1）典型應用圖

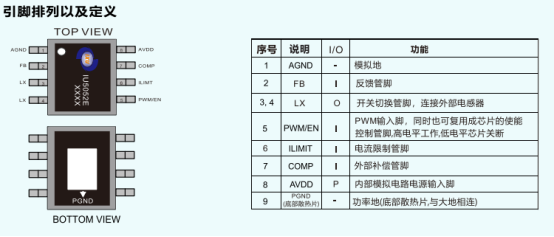

（2）引腳排列及定義

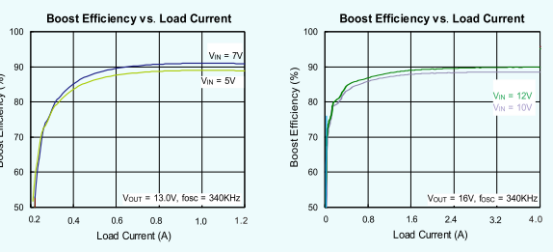

（3）特性曲線
