芯片概述

SLB628D是一款高效率、1.2MHz開關頻率的電流模式升壓轉換器，專為小型低功耗應用設計。該芯片采用6引腳SOT23封裝，具有2.2V至16V的寬輸入電壓范圍，最高可輸出20V電壓，特別適合從低電壓?jiǎn)?dòng)升壓至9V或12V的應用場景。

核心特性

‌超低啟動電壓‌：僅需2.2V即可啟動工作，適合單節鋰電池等低電壓電源應用‌高效率轉換‌：最高可達93%的轉換效率，大幅延長電池供電設備的使用時間‌1.2MHz固定頻率‌：允許使用小型低成本電感和高度不超過2mm的電容‌智能工作模式‌：輕載時自動切換至脈沖頻率調制(PFM)模式以提升效率‌多重保護機制‌：內置欠壓鎖定、電流限制和熱過載保護功能

典型應用場景

‌電池供電設備‌：如便攜式儀器、手持設備等需要從低電壓升壓的應用‌顯示設備‌：為L(zhǎng)CD面板提供偏置電壓‌網絡設備‌：為PCI或PCIe插槽供電的網絡卡‌消費電子‌：機頂盒、調制解調器和路由器等設備

關鍵技術優勢

‌低電壓?jiǎn)?dòng)能力‌是SLB628D的突出特點。當輸入電壓低至2.2V時，芯片仍能可靠啟動并穩定工作，這使其特別適合從單節鋰電池(3.0-4.2V)或兩節鎳氫電池(2.4V)等低電壓電源升壓至9V或12V的應用。

芯片內置的‌軟啟動功能‌有效限制了啟動時的浪涌電流，不僅保護了輸入電源，還延長了電池壽命。在正常工作狀態下，1.2MHz的高開關頻率允許使用小型外圍元件，大大節省了PCB空間。

‌自適應工作模式‌是另一大亮點。當負載較輕時，芯片會自動切換到PFM模式以提高效率；負載增加時則切換到PWM模式以保證輸出能力。這種智能切換確保了在各種負載條件下都能保持最佳效率。

保護功能詳解

‌過壓保護(OVP)‌：當輸出電壓意外超過20V時，芯片會立即關閉功率MOSFET‌電流限制‌：可通過外部電阻在0.5A至2.5A范圍內設置限流值‌熱保護‌：結溫達到160°C時自動關閉，防止過熱損壞‌欠壓鎖定(UVLO)‌：輸入電壓低于2.2V時停止工作，確保系統可靠性

設計建議

在實際應用中，為獲得最佳性能，建議注意以下幾點：

‌電感選擇‌：推薦使用4.7μH至22μH范圍的電感，應選擇具有低DCR和適合1.2MHz工作頻率的類型‌電容配置‌：輸入輸出端建議使用22μF低ESR陶瓷電容，X5R或X7R類型更為理想‌二極管選型‌：推薦使用肖特基二極管，因其具有低正向壓降和快速反向恢復特性‌PCB布局‌：關鍵電流路徑應盡量短而寬，反饋元件應靠近芯片放置并遠離噪聲源

總結

SLB628D以其2.2V的低啟動電壓、高達16V的輸入耐壓和20V的輸出能力，為各種需要從低電壓升壓至9V或12V的應用提供了理想的解決方案。芯片集成的高效轉換、智能工作模式和多重重保護功能，使其在便攜式設備、顯示驅動和網絡設備等領域具有廣泛的應用前景。緊湊的SOT23-6封裝和少量外圍元件需求，使其特別適合空間受限的設計方案。

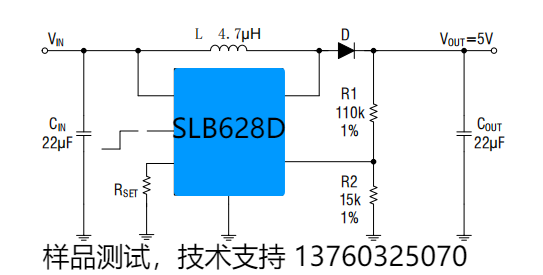

原理圖 技術支持 樣品測試

..

.
