BLDC無刷電機的應用是非常廣的，基本上覆蓋了人們生活和生產的方方面面，市場是很大的，所以很多公司都有相關的硬件產品和軟件算法推出。

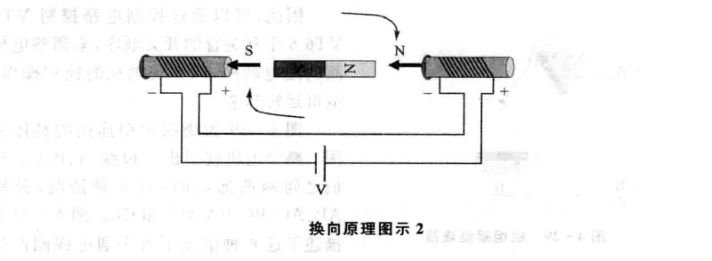

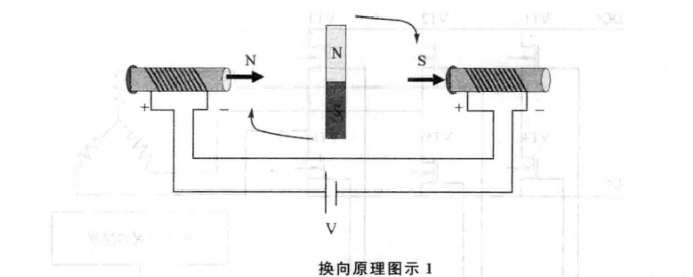

主要談一下功率板的驅動電路和相關原理。一般來說，三相無刷電機由永磁體制造的轉子和帶線圈繞組的定子以及位置傳感器（可有可無）等組成，沒有了傳統有刷直流電機的電刷和換向裝置，減少了這些機械接觸零件，電機結構相對簡單了，這樣降低了電機的制造難度和維護成本，壽命相對提高很多。由于BLDC沒有換向裝置，所以對驅動電路和控制有較高的要求，BLDC的工作原理是定子根據位置傳感器的信號（有位置傳感器）或者反電動勢信號（無位置傳感器）來改變定子線圈的相位，三個線圈呈120°排列，根據磁鐵NS相吸以及NN,SS相斥原理，轉子就轉動起來了，具體原理參考下面的圖一~圖三。

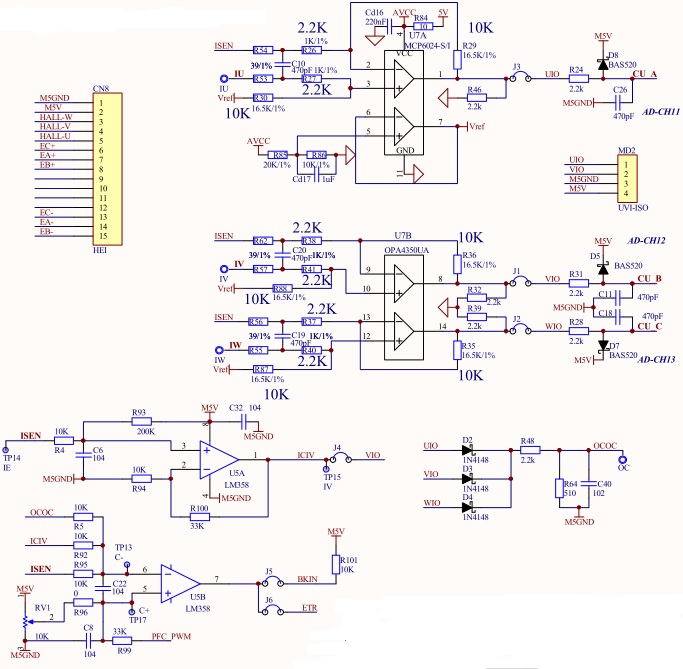

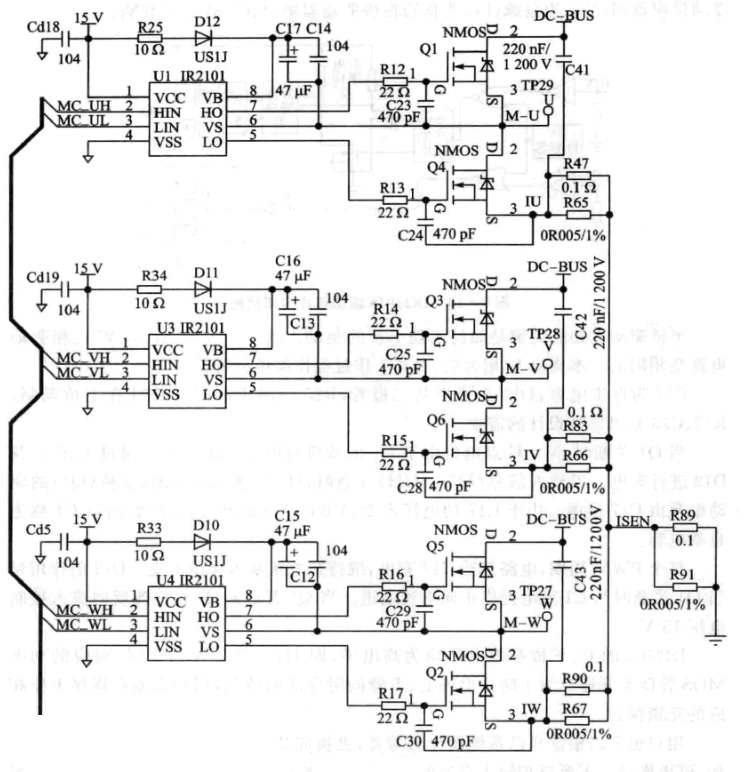

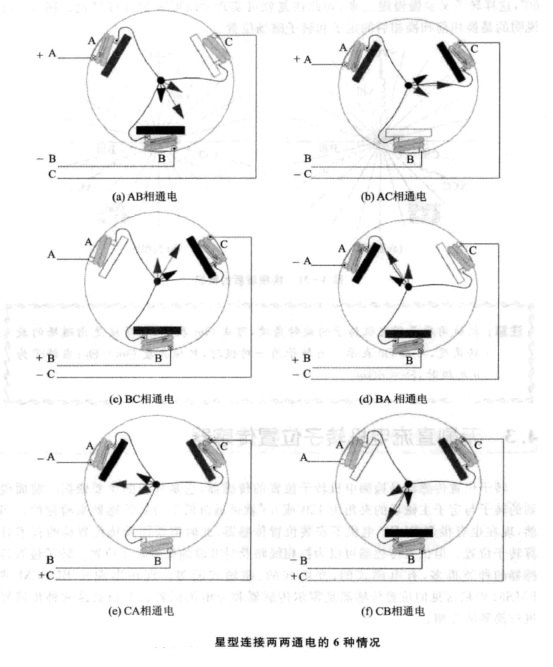

具體實現驅動電路原理，如下面兩圖，采用反電動勢方法確定轉子位置，通過三個驅動IC控制六個功率管開關，可以實現兩兩通電的6種情況，實現線圈換相。反電動勢采樣和放大電路，驅動IC需要一個獨立電源，6個功率開關，實現相關電路還是零件較多的。

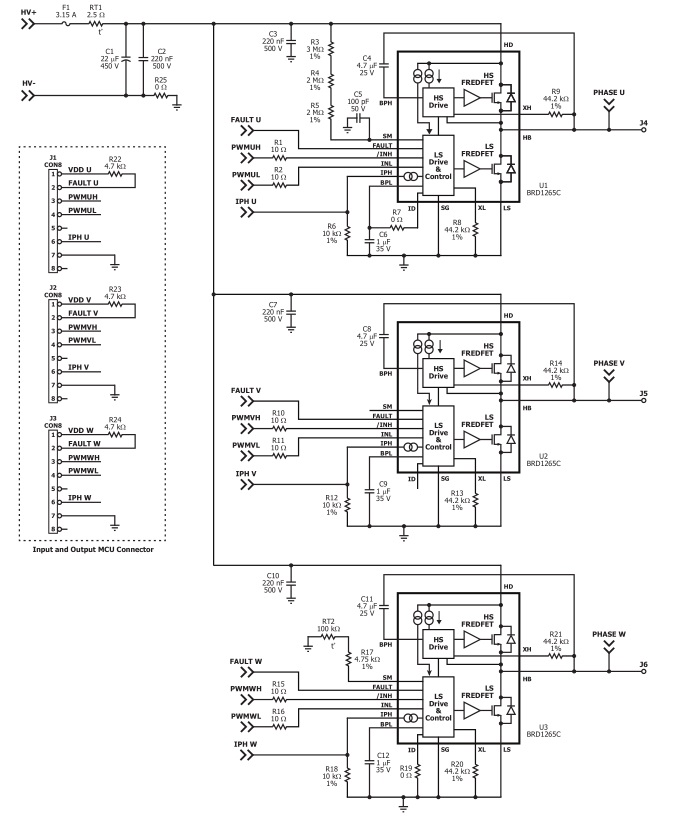

PI公司的bridgeswitch_family電機驅動電路IC，集成兩個功率管，以及相關位置檢測，溫度檢測，功率管互鎖機制，無需獨立電源，物料種類和數量減少很多，可靠性，穩定性，可調試性提高很多，減少了設計復雜性。具體參考下面的原理圖，比較直觀零件少了很多，原理圖簡單了，PCB的面積也少了。
