01、開關電源VS線性電源
AC/DC線性電源工作在線性放大區，發熱量大，效率也就低。這主要是跟它的轉換原理有關。

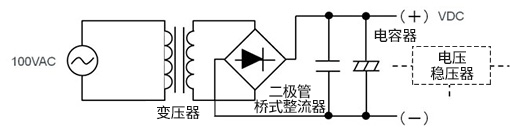

AC/DC線性電源經過工頻變壓器降壓，整流管整流，電容濾波，后由三端穩壓器進行穩壓得到穩定直流電，那么線性電源功耗主要是電阻分壓或三極管的Vce耗散功率，功耗P=Iout*（Vin-Vout），效率只有30%~60%，造成能量浪費。如下圖所示過程。
開關電源用開關管工作在飽和區或者截止區，它主要是對整流后的直流電斬波成高頻脈沖信號，當開關導通時儲能，當開關斷開時釋放能量，只要控制好導通時間（也就是占空比Ton/T）就能控制平均輸出電壓（對高頻脈沖取均值），如Buck電路，Vout=D*Vin，若D=0.5，則24V輸入，降壓為12V。
類比于高速水龍頭控制水流一樣，全開（導通）時注水，關閉（關斷）時停水，只要控制開/關時間，就能精準把控出水量（電壓/電流）。
由于開關管只有兩種導通和截止?fàn)顟B(tài)，發熱量主要是導通損耗&開關損耗，以及變壓器銅損鐵損，相比于線性電源的損耗要低，效率可以達到85~90%。
開關電源雖然省去了大個的工頻變壓器的體積，但是帶來了開關管產生的高頻開關脈沖干擾，對EMI的問題是一個挑戰。而且相對于開關電源來說，沒有開關管的高頻開關，線性電源的紋波噪聲更小。
開關電源可以實現降壓，升壓，升降壓，而線性電源只能實現降壓。
由于開關電源有變壓器，變壓器主要是實現功率變換，儲能，還有一個作用就是隔離輸入電路和輸出電路。
02、總結
線性電源
1.采用調整管工作在線性區的方式，通過控制壓差實現，后級三端穩壓器實現穩壓；
2.沒有開關噪聲，輸入輸出通過動態電阻降壓的，不存在開關噪聲，EMI好；
3.輸入與輸出不能隔離，沒有像開關電源帶有的實現隔離作用的變壓器；
4.只能用于降壓，同時存在損耗，功耗大時溫度會逐漸升高，一般用于功耗不大的應用。
功耗=（輸入電壓-輸出電壓）*輸出電流，
5.線性電源電路更簡潔。
開關電源
1.采用開關管開關的方式，損耗一般較低，一般包括開關管開關損耗，導通損耗，以及變壓器的鐵損（磁芯損耗）、銅損（繞組損耗）等等。
2.存在開關噪聲，接地需要良好；
3.輸入和輸出能實現隔離。
4.可以實現升壓，降壓，升降壓電路。
5.電路相對于線性電源要更復雜。
