由于輸出是間歇式振蕩，效力不高，改了一下電路好了！但奇怪的是就是小電流時，效力大于1是怎么回事？

小功率時的電壓，電流及波形。

這是輸出電壓，電流

從上面可以看出輸入功率是44.718W，輸出功率是45.76W。輸出/輸入大于1？

提供電路資料科普一下，讓我們小白學習一下

測量誤差，鉗形表測小電流不太準

我來說一工作原理吧，知道了原理就簡單了，人人都能做出來的。太陽能電池有一個最大效力工作電壓，在此狀態下充電功率最大，效力最高。所以用一個檢測電路，檢測電壓值定在太陽能電池板最大電壓值附近，當電壓低于設定電壓時減小PWM輸出的脈寬。當電壓高于設定電壓值時，增加輸出脈寬。這樣輸入電壓會永遠定在你設定的那個值上。然后再用一個檢測電路檢測電池的電壓，如果電池電壓達到最高充電電壓時，減小輸出脈寬，如果輸出電壓高于電池最市電壓時關閉PWM的輸出 就行了

充48V電池就有這種現象（中間也串了電流表測了，是一樣的），充60V電池就沒有！

充60V電池小電流效力蠻高的達到99%

動手能力沒得說，點贊。

鉗形表精度不夠，最后一位讀數可以舍棄。

靠譜點用毫歐級別功率電阻，用萬用表毫伏檔測量電阻上的電壓，這樣換算比較精確。

如果電流大于5A，還是用直流霍爾檢測芯片好。精度比你手頭的鉗形表好。

如果是萬用表串接測量電流，建議重新做線，4平方軟線都行，越短越精確，測量產生的壓降不容易影響到整個電路。

另外，如果自己玩，儀器最好買稍微好點的，不至于出現效率大于1的情況，有時候這樣的計算會踩坑的。

這不是有效值不同吧！

今天裝機試了一下，由于下雨，發電量太小了。但也可能看出它是有一點用處的！

第一張是MPPT工作時的電流和供電電壓，第二張是直通充電時的電流和電壓。

樓主您好！功率管是什么型號的，有沒有經濟實惠點的低阻開關管推薦一下

這種電路的管子沒什么特除要求，電流取4倍，電壓大于2-3倍。經濟實惠管子網上太多了，只要不是買到假的都行。

分享下電路圖或買塊板玩玩

不應該，應該是儀表的問題吧。

有微信嗎？

這個模擬電路制成的MPPT充電器已經運行了接近一年的，這個還可以！以前的電風扇是溫控的！這個電風扇最好不能溫控！白天充電的時候就是長期供電！不然與電池并聯的電容容易燒掉！高頻分量太多了！所以為了迎接60V的工頻逆變器正式投入！對此電路又實現了改版！

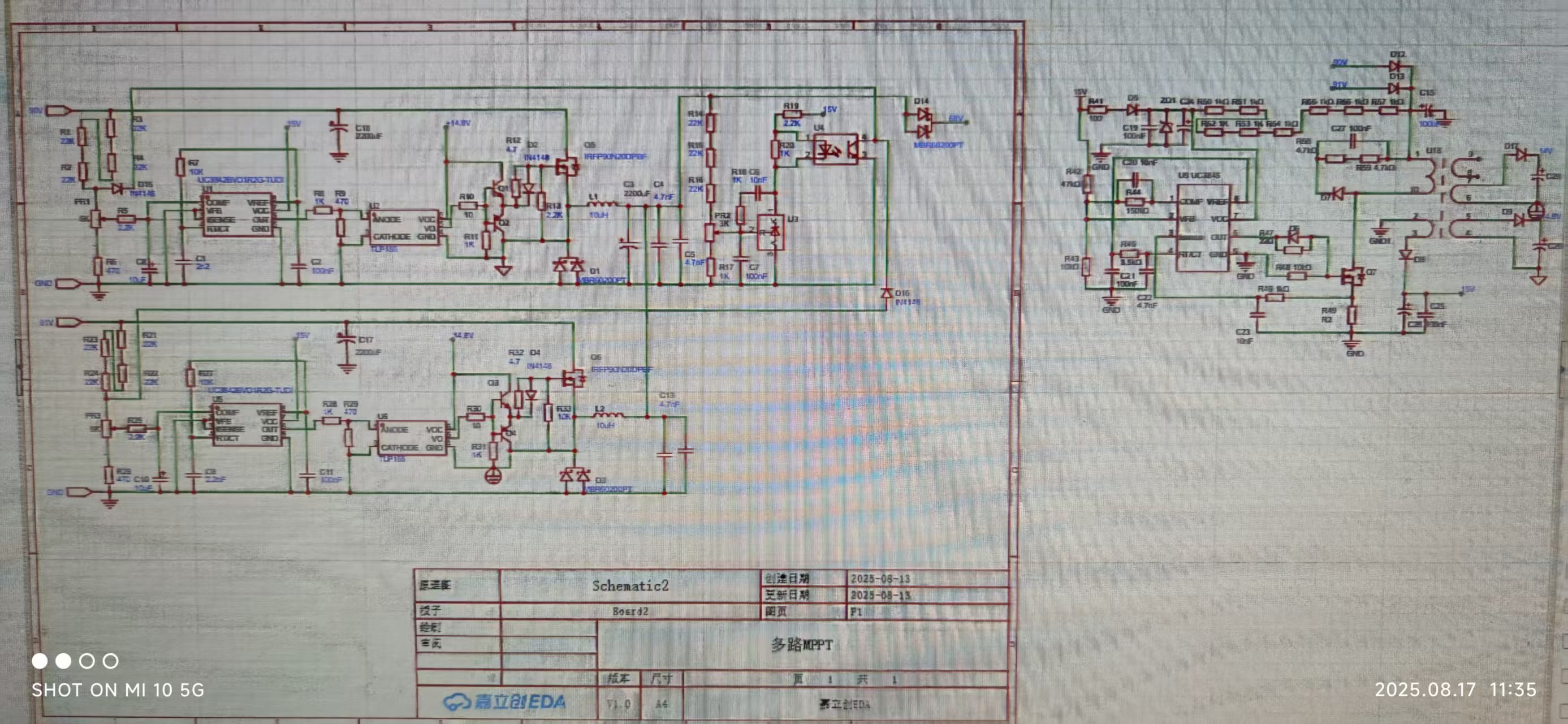

這個是最終改版的電路！優化了一些電路！增加了隔離二極管！和高頻濾波電容！

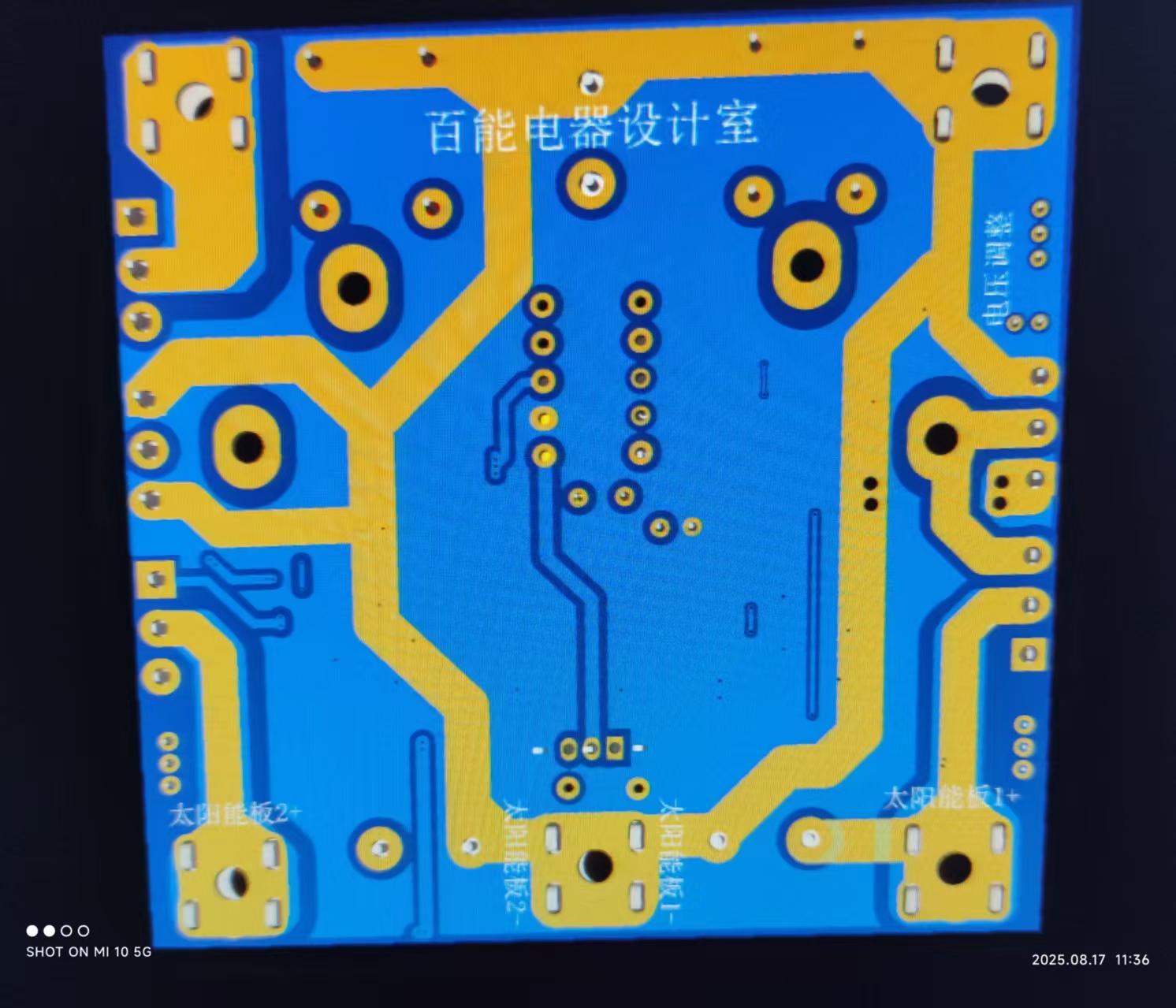

昨天打了5塊板子，上面這塊板沒有打，原因是打板子太貴了11.8*7.9CM要41元！想想我那鋰電池保護10*10CM也只要20元，就按10*10的面積重畫！

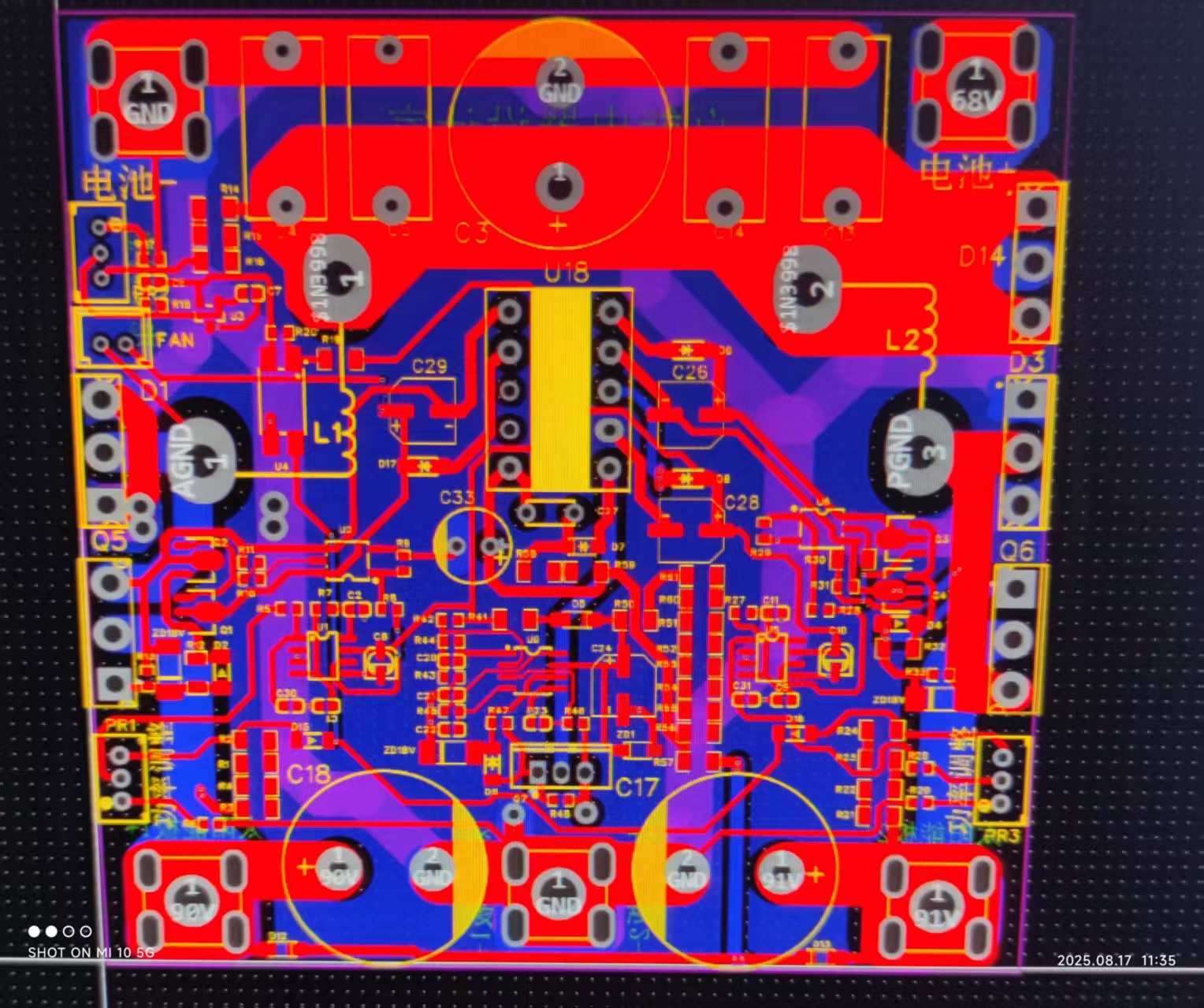

由于我家的發電系統是兩套不同規格的太陽能電池板，況且電池電壓升高對有元件要重新選擇，所以重新畫板。本電路圖運用了半標準的MPPT半橋電路，兩路太陽能電壓輸入，一路輸出 。

沒有用同步整流！續流用二極管！以簡化電路！

關了吧！

我不知道你們審核什么東西要這么多天，你們不如把網站關閉吧！

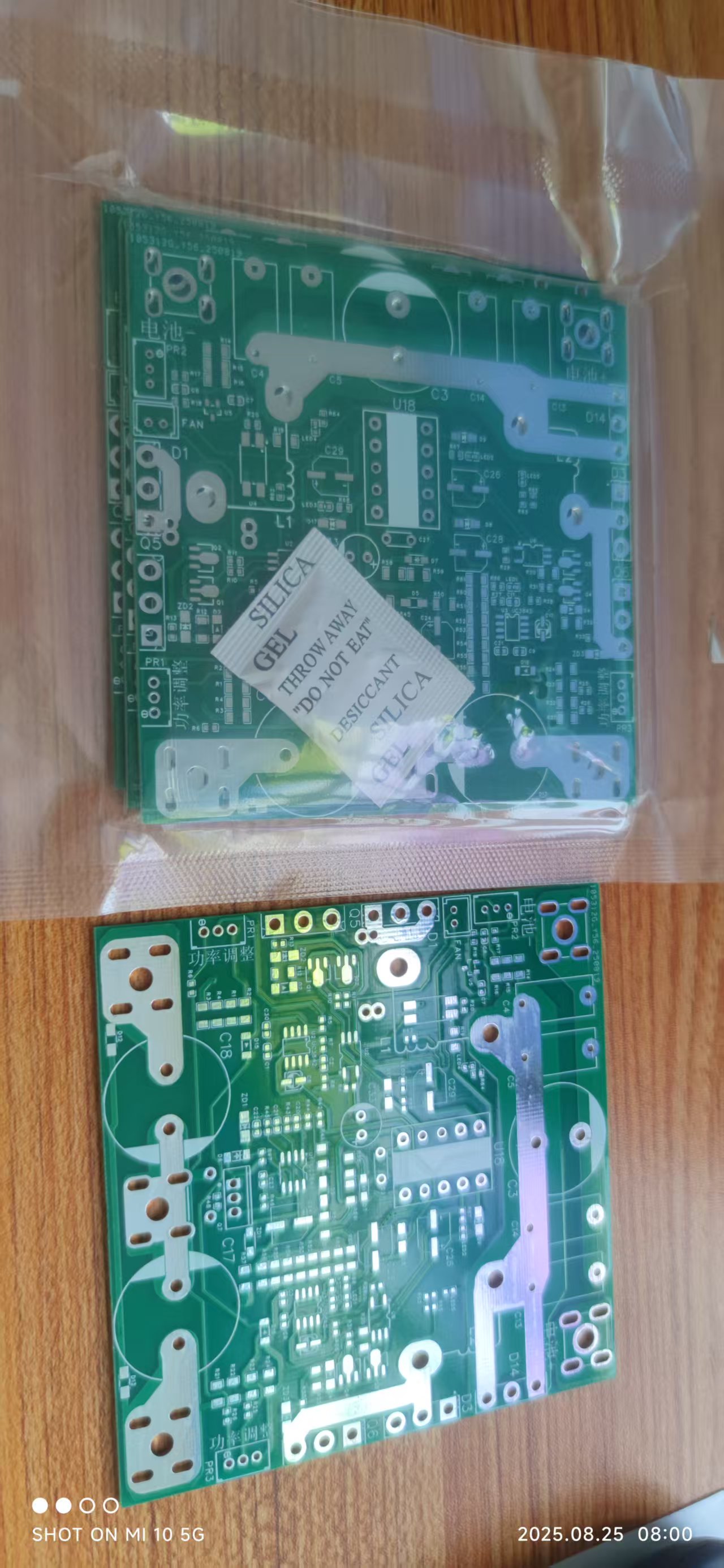

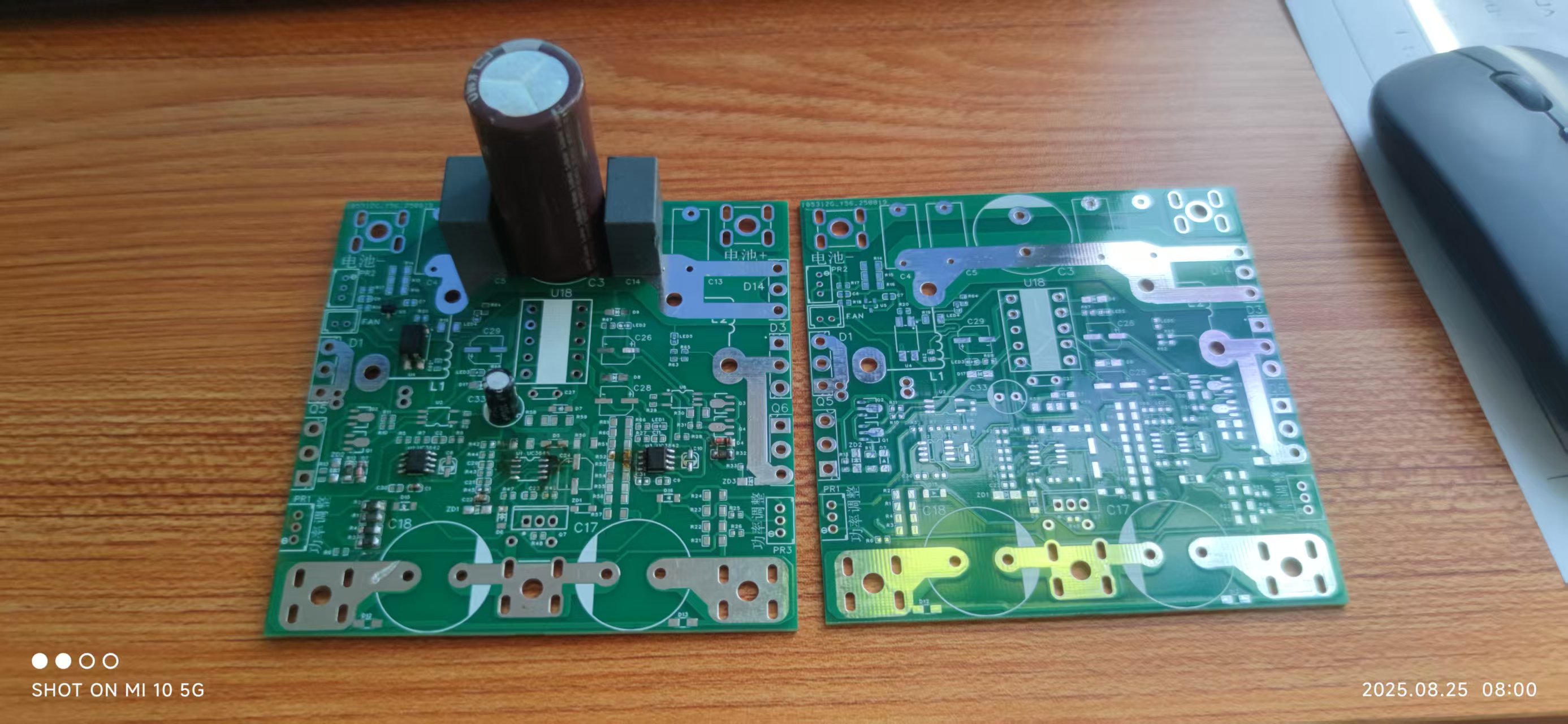

兩通道的MPPT板子打樣回來了，準備貼片了裝配元件了！

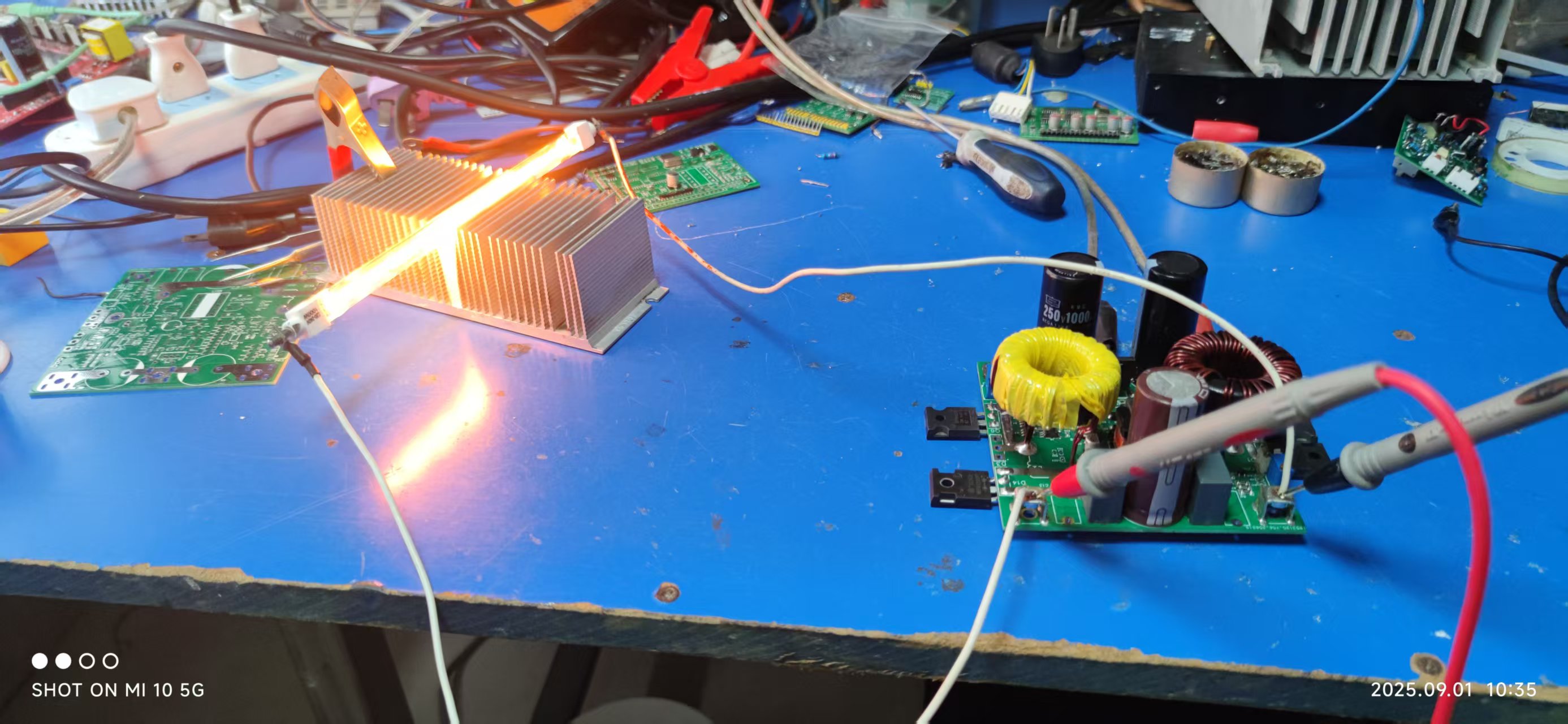

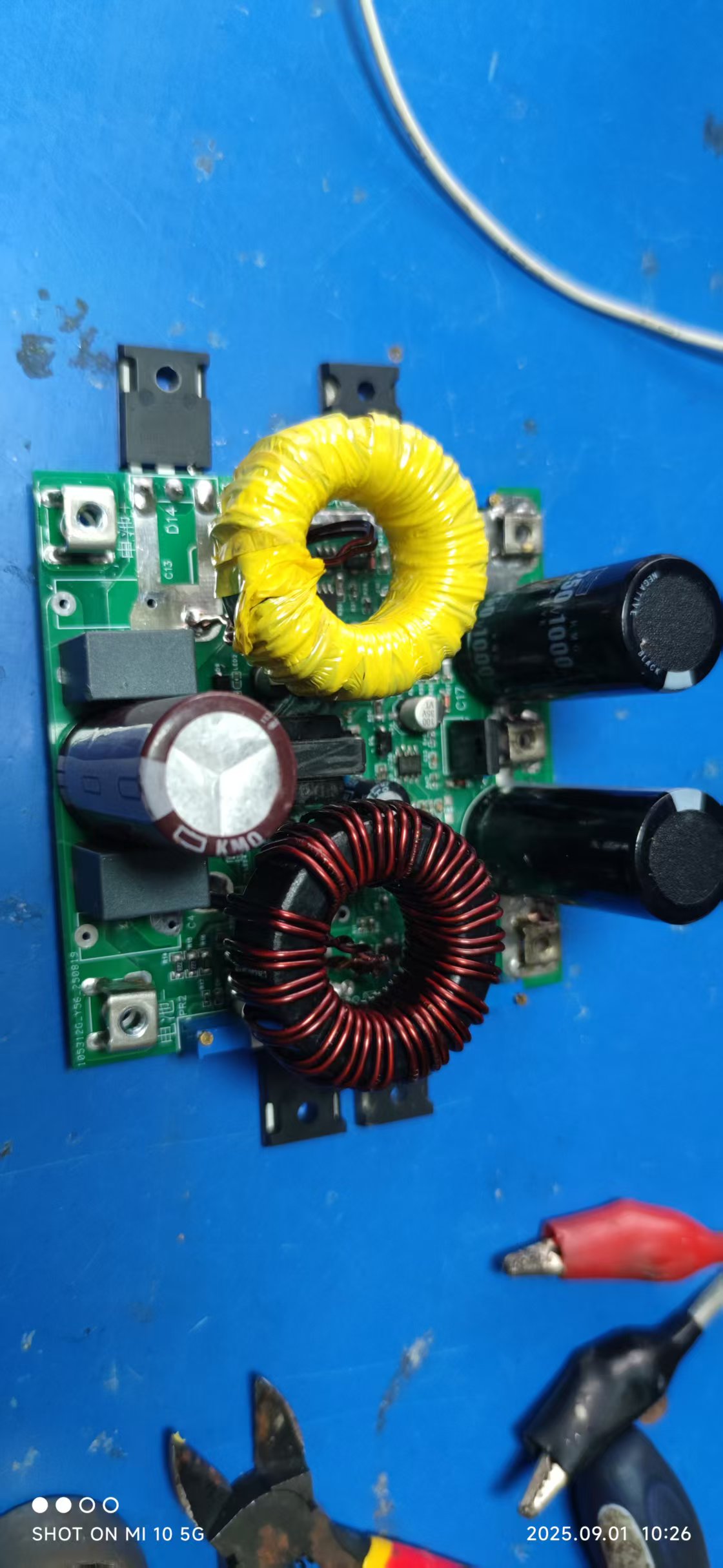

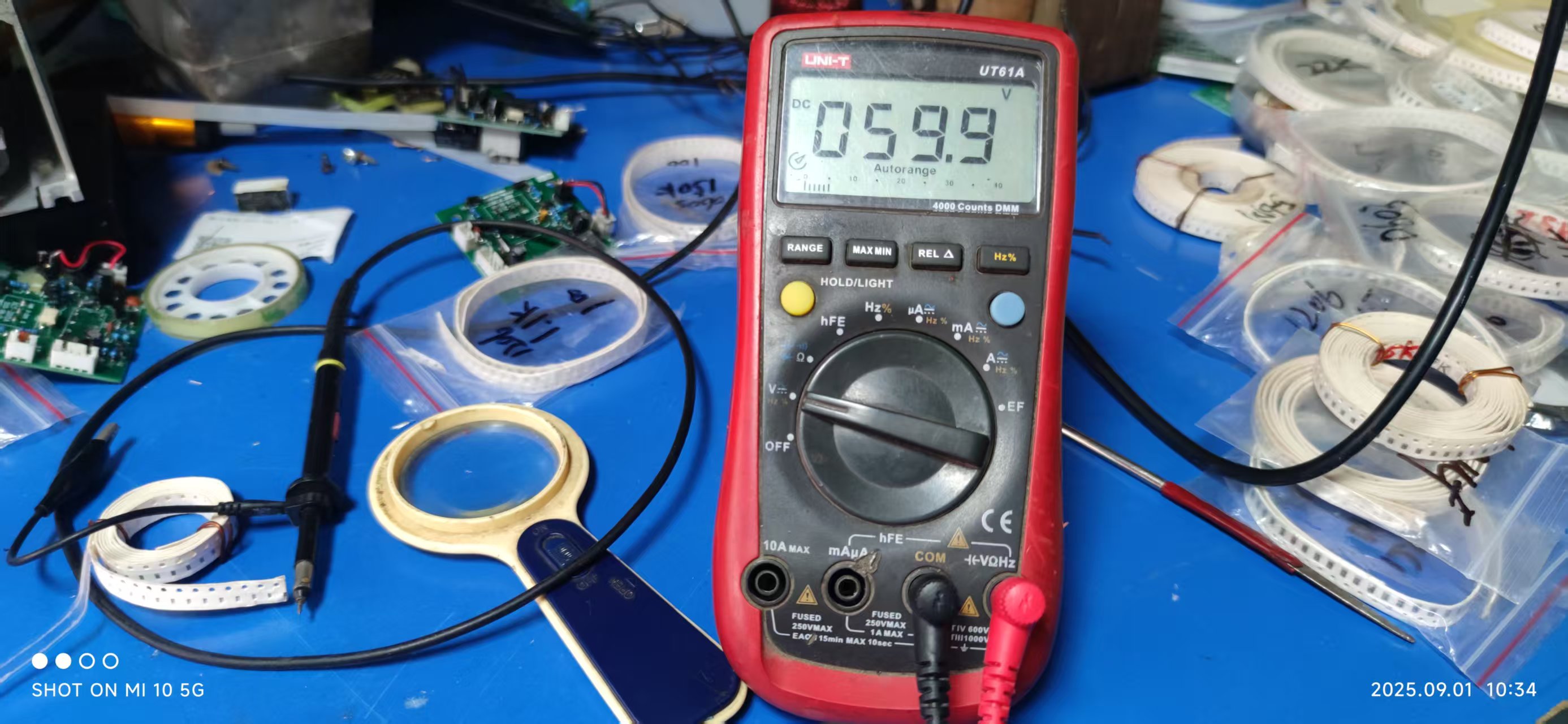

所有的功率管和貼片都裝上去了！還有一路少了一個二極管，另路工作正常了！

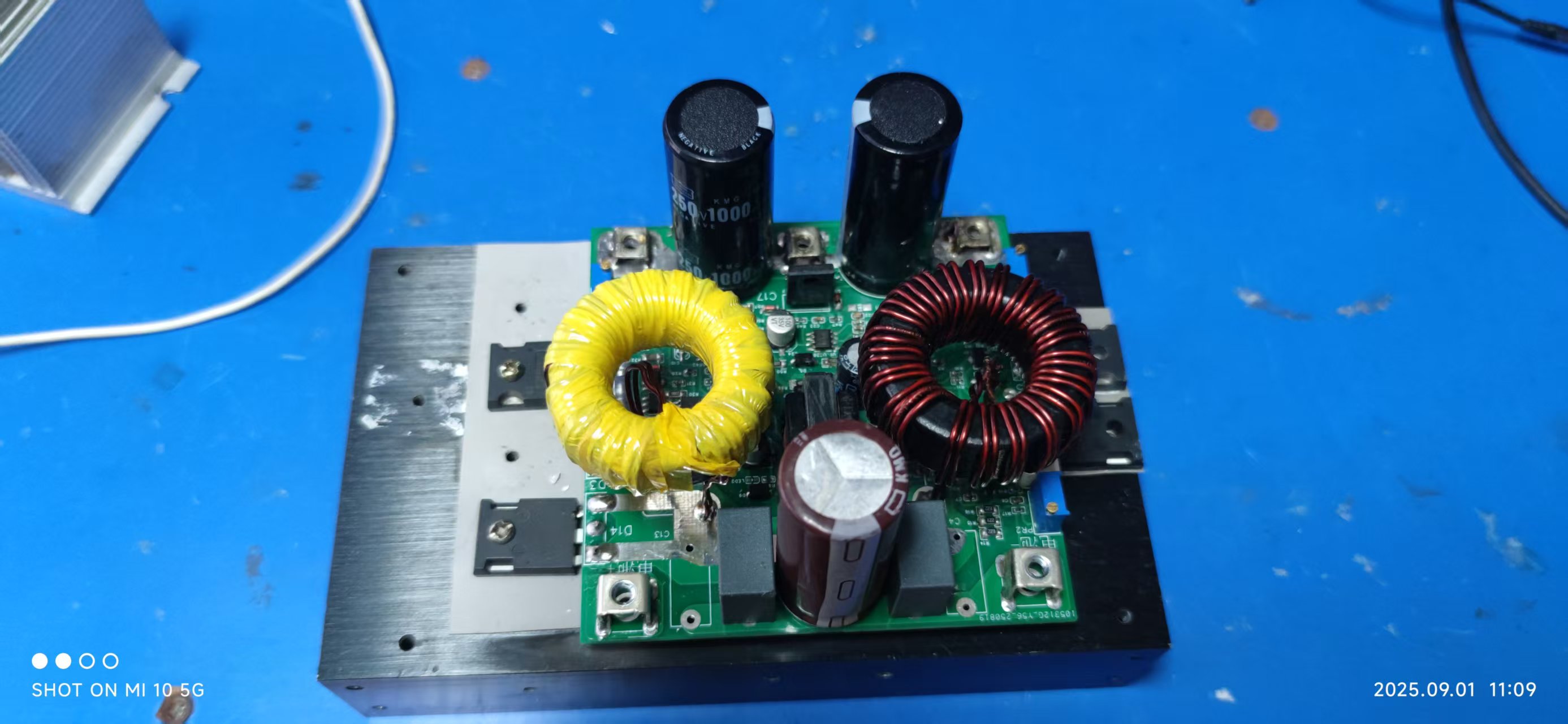

全部裝好后是這樣的
