在有調光功能的產品，常會遇到批量生產出現產品與產品電流值出現誤差，尤其越低亮度時候更為明顯。

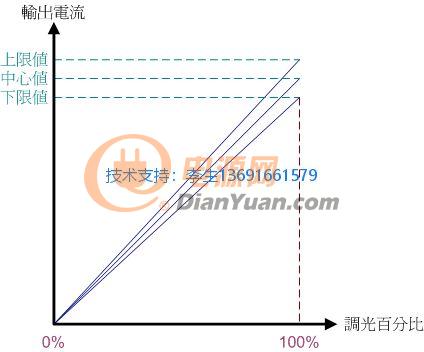

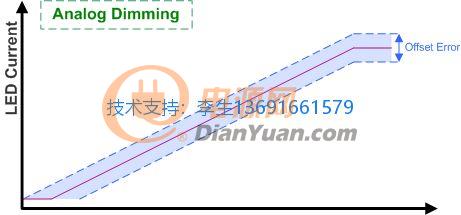

analog dimming調光下，誤差值算法為 Error(%)=(VOFFSET-ERROR/Vref)*100%，其中誤差值(offset error)為定值，調光低亮度時候參考電壓(Vref)會越低，最終誤差百分比(Error(%))會越大。

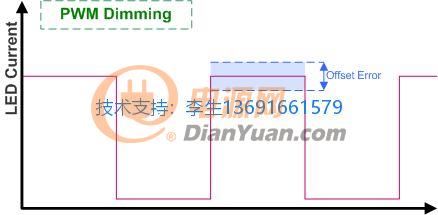

在PWM dimming調光下，有部份時間開、部份時間關，所以計算需再加上占空比(Duty)的變數進去，因此誤差值算法為Error (%)=(VOFFSET-ERROR/Vref)*Duty*100%，所以占空比越小誤差反而會越低 ，而且開的時候參考電壓(Vref)為最大值，整體誤差會比analog dimming小非常多。

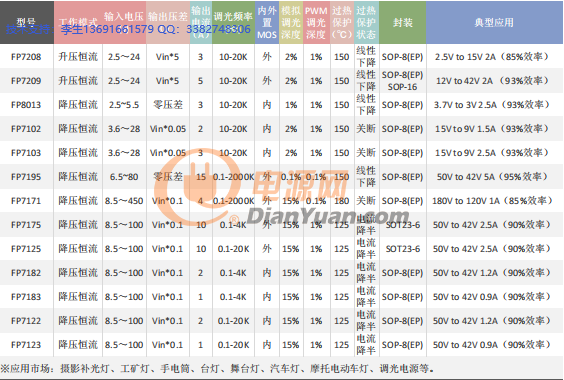

調光芯片分析：FB調光FP7103，PWM調光FP7125，內部轉模擬調光FP7209，F(xiàn)P7195

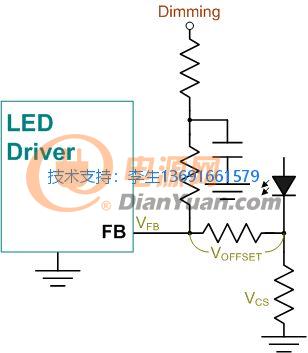

FB調光：在FB調光原理中，Dimming訊號會轉換出VOFFSET電壓跨在VFB與VCS中間，所以當調整Dimming訊號時候即可調整輸出電流值ILED=VCS/RCS。
FP7103舉例，在規格書上的 VFB規格為250mV±5mV(以下計算忽略電阻以及Dimming訊號源誤差)
當調光20%亮度的時候，VOFFSET電壓為0.2V，所以VFB-VOFFSET=VCS VCS=50mV±5mV由以上算法可得知，在低亮度時候誤差造成的影響會變得比較明顯。

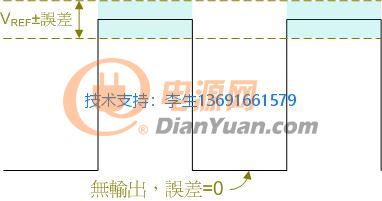

PWM調光：在PWM調光中，實際輸出會有全亮與全暗的狀態交替輸出，全亮的時候仍會有參考電壓誤差范圍，可是全暗的時候誤差等于零。
用FP7125舉例，規格書標示參考電壓為250mV ± 7mV
在亮度20%的時候全亮占空比為20%，全暗占空比為80%，所以誤差只剩下(250mV ± 7mV) x 20%=50mV ± 1.4mV由以上算法可得知，在PWM調光架構在低亮度的時候誤差會越來越小。

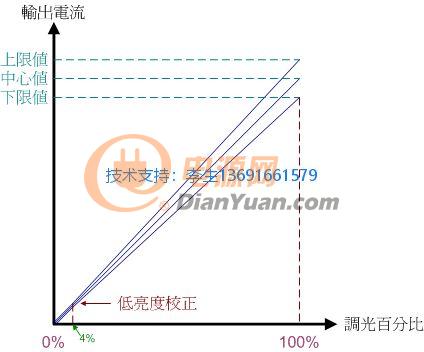

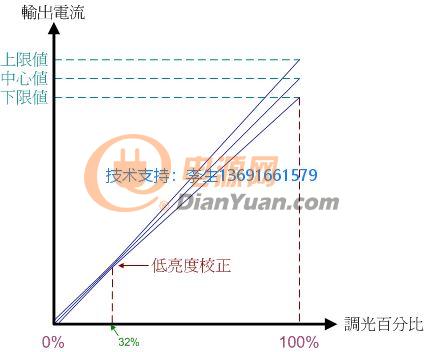

內部轉模擬：目前幾個產品有把PWM轉Analog的功能內建進IC內部，綜合了PWM與Analog的優點，MCU直接輸出PWM訊號給IC，不需轉換線路，且可接受范圍較廣的頻率，輸出為analog dimming的特性，也不會有頻閃問題。 由于內部是轉成analog訊號控制，所以仍然有參考電壓誤差的問題，不過目前FP7195（圖2）與FP7209（圖3）在誤差問題有做校正，改善在小電流誤差大的問題。
