BOOST升壓電路MOS驅動波形上升沿振蕩

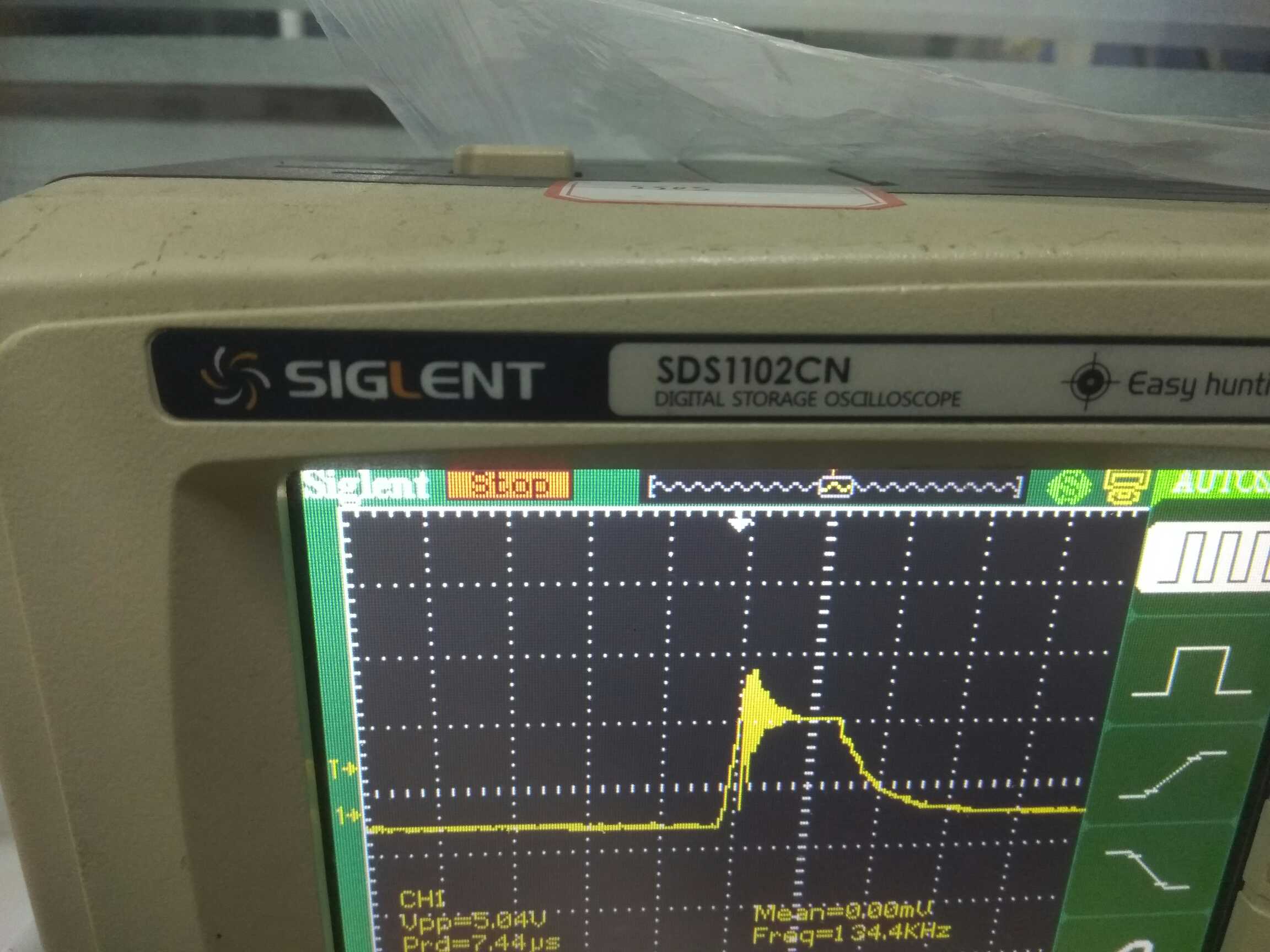

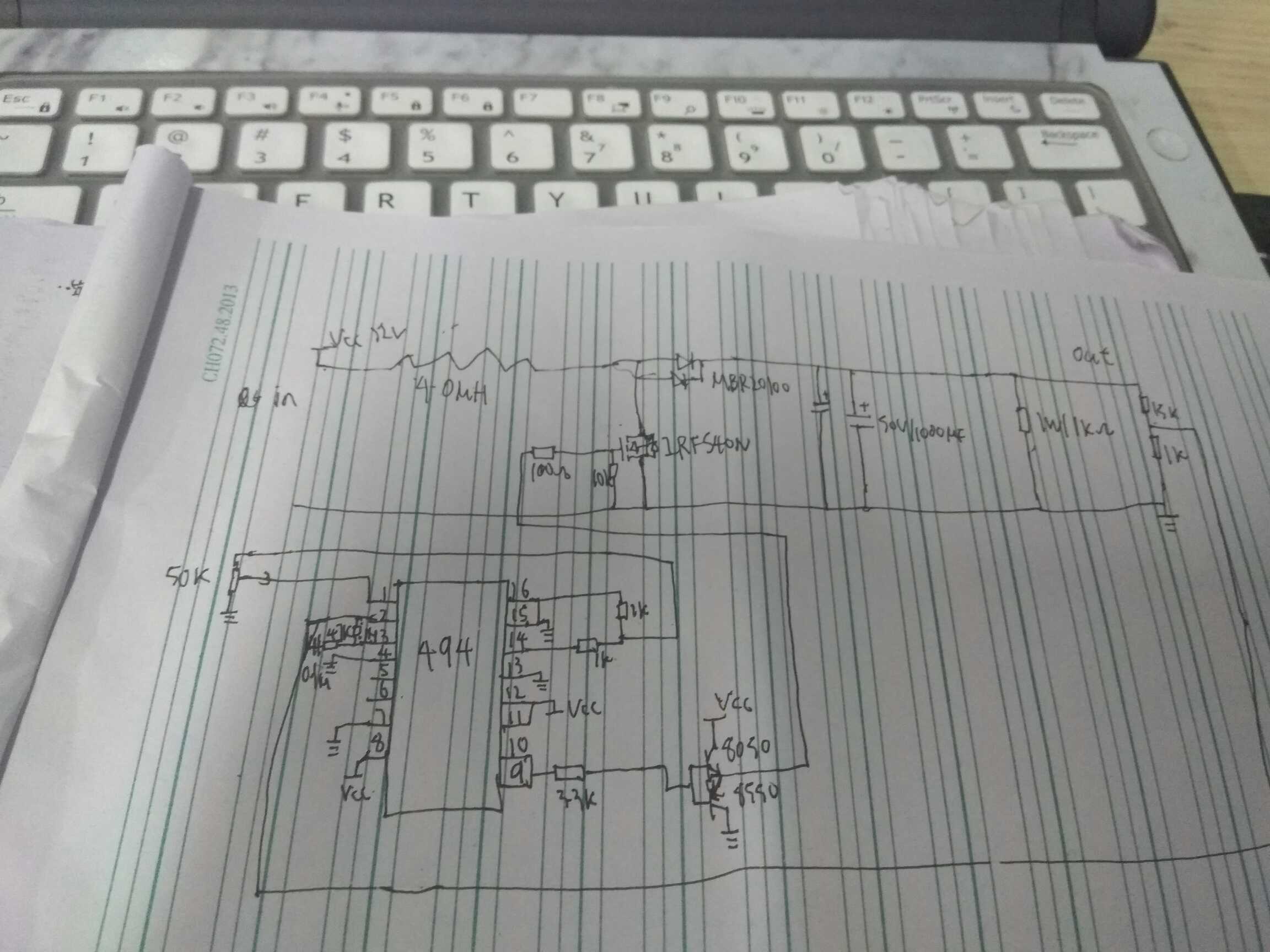

BOOST升壓電路，12V輸入，輸出可調，頻率69K，驅動波形上升沿振蕩嚴重，帶載MOS肖特基發燙嚴重，MOS驅動波形，電路圖如下，494方案，驅動電阻100歐，8050，8550三極管推挽驅動，麻煩論壇大神幫忙看看，小弟先謝過了!

1567682663

1567682868

全部回復(6)
正序查看
倒序查看
斌520
LV.9
2
2019-09-07 05:38
9PIN跟10PIN應該不能這么接吧，個人認為各接一個3.3K后再并聯。
0
回復
2019-09-07 14:58
@斌520
9PIN跟10PIN應該不能這么接吧，個人認為各接一個3.3K后再并聯。
這樣接的原因是什么⊙?⊙？
0
回復
2019-09-10 11:42
@BEYOND1993
這樣接的原因是什么⊙?⊙？

是啊。還接了3.3K的電阻，

0
回復
2019-09-10 11:45

是啊。還接了3.3K的電阻，

0
回復
2019-09-10 11:47

1.驅動電阻改小。

2.8050電源腳對地接濾波電容。

0
回復
其樂518
LV.2
7
2019-09-10 14:36
驅動無力才會這樣子，把驅動電阻減小試試
0
回復
