1.方案名稱：多路調光調色溫?zé)o頻閃方案

2.品牌名稱：深圳市雅欣控制技術有限公司

3.方案特點：

①恒流芯片方案，平均電流檢測，轉化效率高達95%。

②芯片支持100V工作電壓，輸出最大占空比90%，最大電流1.5A，適用1-100W燈具。

③支持PWM調光和線性調光，匹配市場上PWM、0/1-10V、電位器、DALI、2.4G等多種調光模式。

④支持燈珠共陽極控制，適合多路調光燈珠布板，節約燈板面積，降低成本，提高效率，適用市場常規雙色溫、RGB等調光燈具。

⑤具備抗干擾功能，可過EMC、UL、3C等國際認證。

4.應用范圍：雙色溫調光燈具、RGB調光燈具、0-10V調光燈具、PWM調光燈具、VR調光燈具、DALI調光燈具、出口燈具

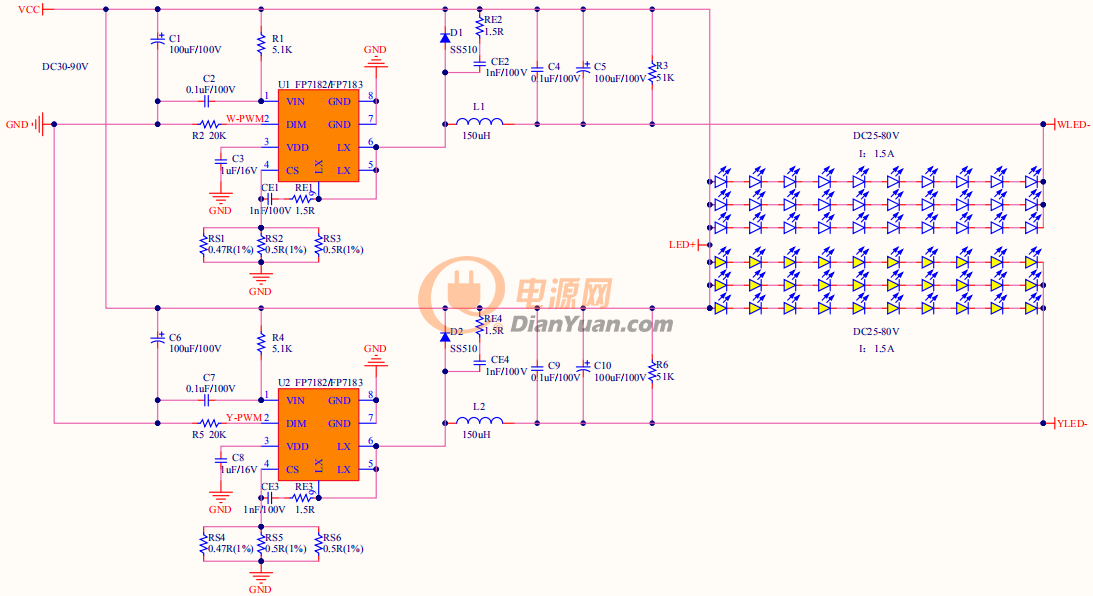

5.電路圖：

布板建議：

①RS取樣電阻靠近IC的CS腳，RS取樣電阻的地靠近輸入電容的地。

②VDD電容的地靠近IC的GND腳，RS電阻的地靠近IC的GND。

③RE和CE的RC電路靠近肖特基和LX腳。

④PCB板剩余空間建議都鋪銅走地線，提高抗雜訊干擾。

⑤電感要避免靠近IC，遠離CS和DIM腳，以免干擾IC的電流檢測。
