當數塊蓄電池串接使用時,每塊電池的電容量不可能絕對一致.充電時電容量少的電池, 其端電壓較高.而容量多的電池端電壓則低.可想而知,電量少的電池最先充滿,待到整組電池全部充滿,電量少的電池已造成過充,過充的結果是電池大量析氣而失水,同時負極板產生硫化結晶,從而使電池容量減少.每充一次電,其電容量就減少一次.如此惡性循環使整組電池的容量差別越來越大,結果電池提前報廢.為了防止這種惡性循環發生,于是蓄電池均衡器應運而生.
目前均衡器有幾種,一種是通過高頻轉換技術,將端電壓高的電能轉換給電壓低的電池.達到限高補低的效果.此法優點是效率高發熱少,但線路復雜體積大成本高.謹適合大容量電池組的場合,而數量眾多的小容量電池組(如20A/小時以下)則采用電阻分流法.
目前市場上銷售的電阻分流的均衡器,其原理如下:(見圖一) 每塊電池兩端,都并有一個均衡器,充電時電壓逐漸上升,當電壓升至14V時穩壓營開始導通,并使三級管導通,于是部分充電電流經電阻和三級管分流掉,沒有充入電池內.可想而知電容量少的電池充電時端電壓高,最先分流,分流時間長充電量少.而電容量多的電池端電壓低.分流時間較慢,充電時間長,充的電量多,達到了均衡目的.然而這種均衡器雖然簡單但只在充電結束時的很短一段時間內起作用.作用實在有限.如要加大作用,只有大幅加大分流電流,但這樣一來由于發熱量過大,散熱片,三極管,電阻功率都需加大,成本將成倍增加.

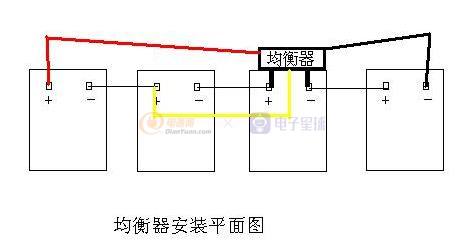

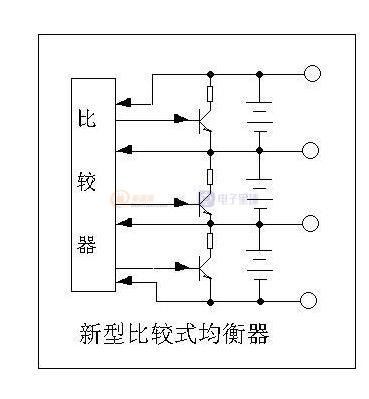

新型的比較式均衡器的設計思路與上述均衡器不同.上述市售的均衡器是每塊電池上各裝一個,互不關連電量少的電池有分流電流.電量多的電池也有分流電流(只不過比前者分流量少.)加之作用時間很短,作用實在有限,而新型比較式均衡器整組串聯的電池只有一塊均衡器.(見圖二) 在均衡器中有數個分流電路各并聯在每個電池的正負兩端.另有比較電路對串聯的各電池的端電壓進行比較,電壓高者,比較器開通其三級管,使之分流.當充電時容量少的電池端電壓高,比較電路使其并聯在電池兩端的分流電路進行分流,減少了充電量.而電量多的電池,因無分流全部電量充入其中.當整組電池充滿時,各電池電壓都達到同一電平.從而使得電量少的電池不過充,而電量多的電池不欠充.達到了均衡的目的.當放電時,電量多的電池電壓高多余的電能經分流電阻發熱散去,而電量少的電池,因無分流電流全部電能都加于負戴,至放電終了各電池都降到同一水平.因此整個充放電過程都有均衡作用.
蓄電池生產時,由于同一批膏漿,同一種工藝,在正常情況下,同一批電池中,即使不進行配組工序,其電容量差異很少有超過百分之五者.在設計均衡器時只要將分流電阻所消耗的能量大于百分之五,就可使用電池達到均衡.其差異電壓不會再擴大永遠限制在出廠時的水平.
目前市場出售的均衡器廣告多有不實之詞,實際上均衡器對于蓄電池的作用,既不能延長電池壽命,也不會縮短其壽命,它只能使電池之間的差異不再擴大,僅此而已.但如果不使用均衡器,即使電池出廠時的質量上乘,所用充電器也是最好的,放電時電流不過大,放電深度不過低,總之一切都按符合延長電池壽命的規定行事,即使如此,電池之間的微小差異,將在使用中越來越擴大.形成惡性循環,最后電池壽命仍會大大縮短.很多廠家生產的電池在廠內測試,充放電能達到400—500次有的能達到600次的壽命,而發放到用戶只能達到200—300次電池就完了.其中重要原因就是電池的均衡問題.如果在每組電池箱中都裝上一塊均衡器,使其壽命達到400—500次這將是電動自行車技術的一大飛躍!

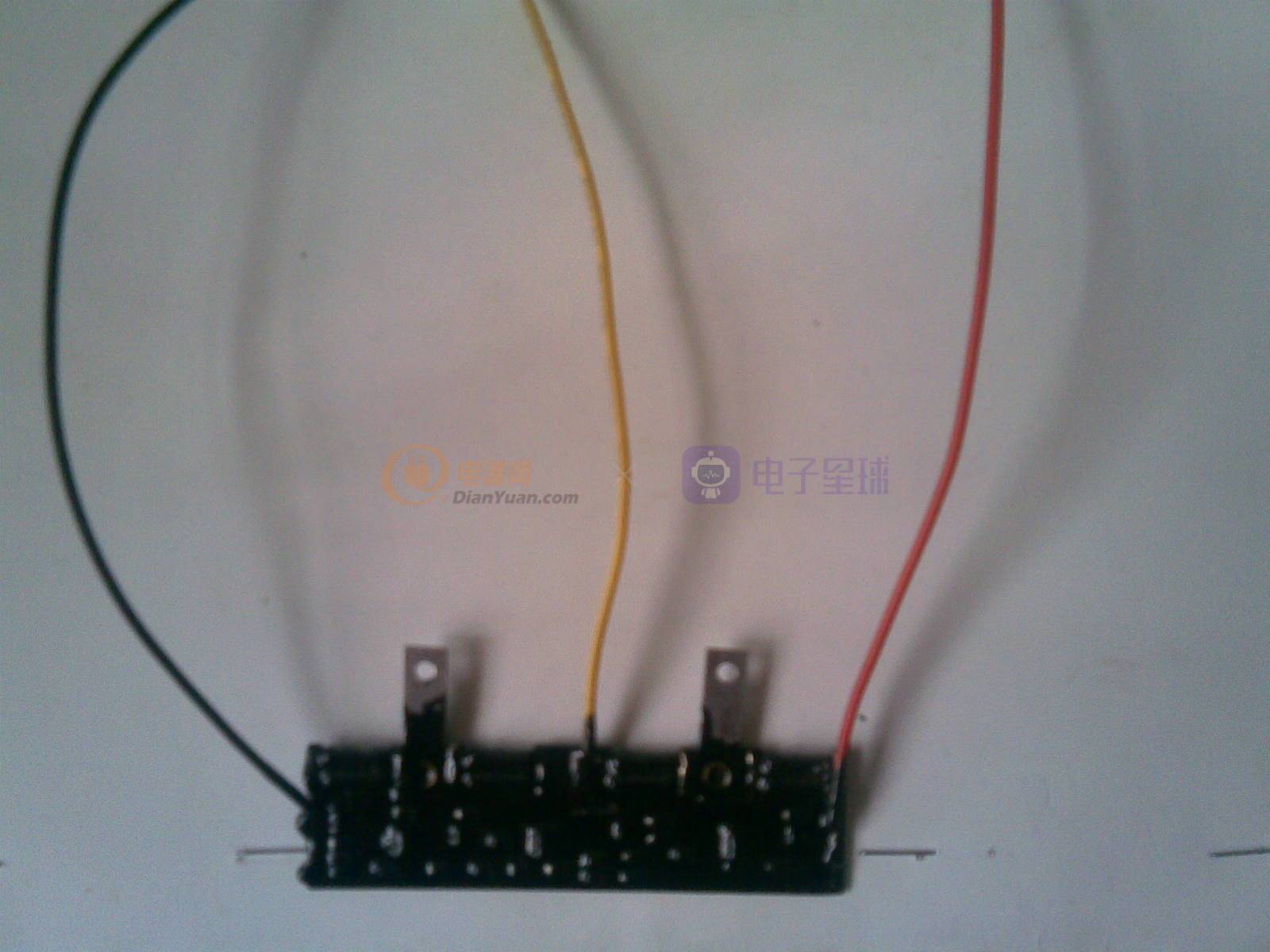

06年全國電動自行車年產量均2千萬輛二年后的今天可能近3千萬輛并且增勢未減.如果每輛車上都裝一只均衡器.這是多大的市場!另一方面均衡器成本不能太高.否則廠家裝上均衡器就不合算了.然而只有大批量生產才能降低成本.所以比較式均衡器一出世,命里就注定只能采用薄利多銷的經營方式.具體的計劃是成本控制在電池成本的百分之二至三以內.月產量在五萬只以上.這個指標看似容易實際實行起來非常困難,首先從技術方面來說均衡器必須將電池差異控制在100mv以內.若要達到此值,比較電路輸入端的準確性必須在50mv以內,然而輸入端元件的老化,溫度的變化,空間雜波的干擾,都能造成標準度超標要達到50mv的指標必須采用高質量的元件和仔細的調試.但這是不允許的.因為高質量的元件意味著成本的提高,仔細的調試,必將增加工時,不適合大批量生產.花了一年多的時間經過無數次的改進終于研發出適合大批量生產,質量可靠,價格便宜的均衡器來.目前已形成月產量2千只的小批量生產的能力.但是要形成大批量生產規模,更是困難重重.首先是資金問題,有了錢才能買設備,租廠房,招職工,買原材料,周轉資金,凡此等等都缺錢不可,目前我們正四處籌集資金以求擴大生產.實際上所需啟動資金并不多,有20—30萬九夠了.目前小批量生產的均衡器主要是手工操作比預計的大批量生產的成本貴了約1倍.目前四節的均衡器買12.8元,三節的買11.6元,以后形成批量價格將大幅度降低.
