歡迎大家積極參與探討

這不是奧太主電路嗎?不過奧太焊機有時也會炸管,炸得是超前橋臂不知各位高手有何看法,高手出招吧.

大家好!深圳維多利電子有限公司是一家專業化的電子元器件供應商,有著多年的電子元器件銷售及配套經驗.
公司主營:場效應、可控硅、三端穩壓 MOS等電子元器件,專門針對電焊機上面的二三極管.
其中品牌有:IR、FSC、ON、TOS、FUJI、ST 型號繁多 品質過硬 價格優良
其中:25N120、40N120、IRFP450、IRFP460、IRFZ24N、IRF9Z24N、IRF9530、IRF640N、MUR3020、MUR3060、 2SK2611、2SK2837、
2SK2698、D92-02、D92-03、等優勢型號
有需要的朋友請與我聯系!
聯系人:陳小姐
電話:0755-82565251
傳真:0755-82565261
手機:13798225645
商務QQ:827664468

軟開關空載和輕載不好處理,開關管不容易實現軟開關,做氬弧焊小電流不好用,不過奧太的機器在大功率場合還是非常有優勢的,就是軟開關搞起來相對復雜一些

本版只是供大家交流技術,杜絕廣告

分析這個電路,發現滯后臂承受較大的電壓尖峰,超前臂則沒這個問題,另外,采用有限雙極性控制方式,超前臂脈寬是隨負載的變化而變化,輕載情況下脈寬小,反之則大.所以我覺得超前臂更不該易壞.

請教幾個問題 :
1/不知道你說的炸管是他本廠的還是仿造的?
2/什么工況下炸管?是輕載下還是重載下?
xiexie !

分析一下吧!我們學習學習

具我所知炸管的奧太本廠和仿造都有,只是本廠炸的比較少.

..魯源 ;

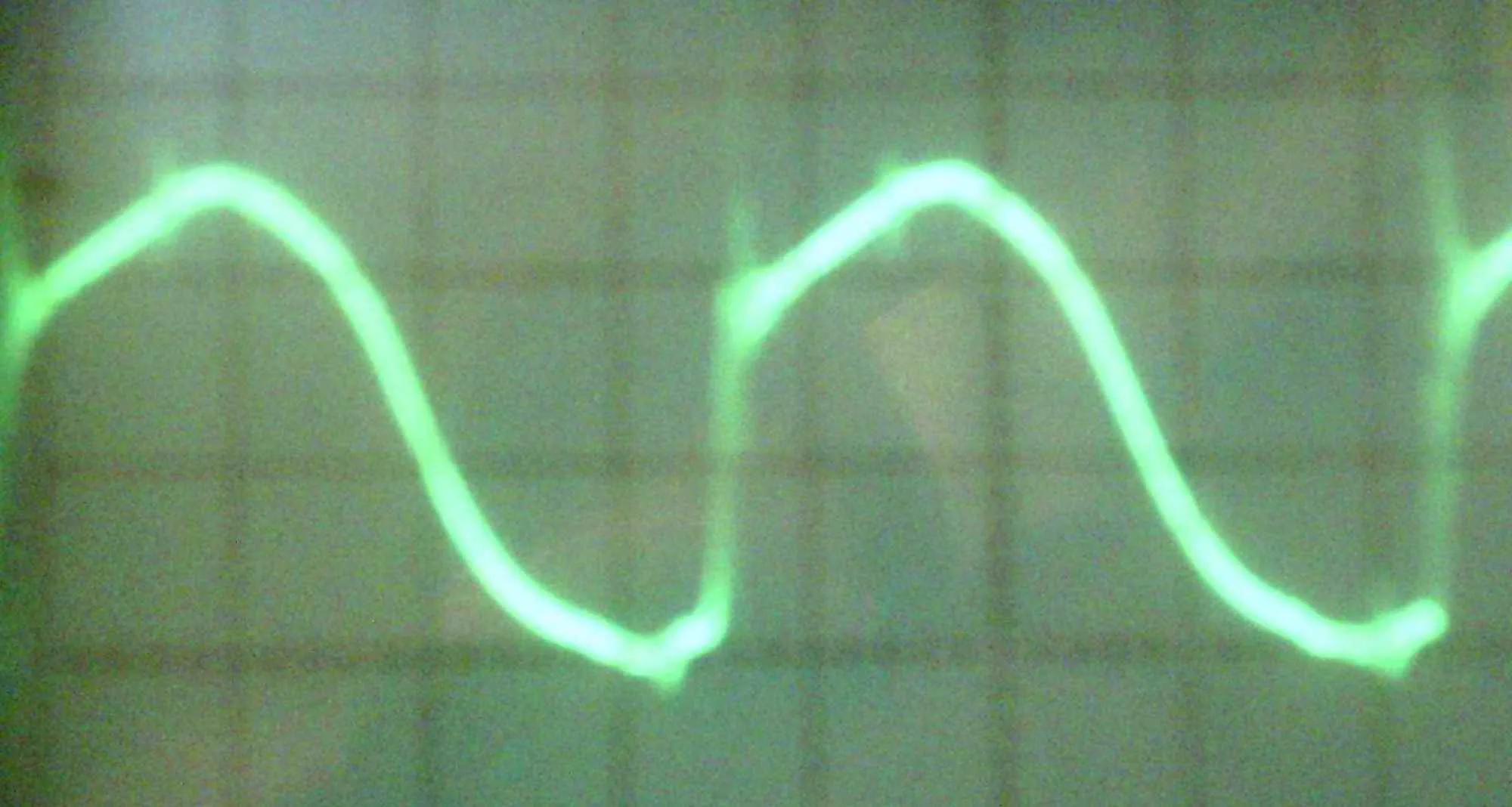

你說的有深度!請看;明顯超前橋臂電流波形在硬開關!沒查出病?QQ;918820847
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/488191206974153.jpg');}" onmousewheel="return imgzoom(this);">

確實如此

輕載時,如果換流不充分的話,超前臂IBGT就危險了

請問閣下這是測哪里的波形?

看來魯源對奧太的機器很了解啊

這是哪的波形,超前臂的波形不該是這樣??
