H6103電動車降壓IC恒壓恒流8V48V80V120V輸入降壓恒壓恒流芯片

8-100V轉5V2A電動車車充IC方案

8-100V轉5V2A電動車防盜報警器降壓IC方案，開機瞬間不會有電流突然上升的現象，超低靜態功耗1個mA,  高恒壓精度1%

8-100V轉5V2A電動車降壓恒壓供電IC方案

8-100V轉5V2A扭扭車降壓IC方案

8-100V轉5V2A電動車供電模塊降壓IC方案

8-100V轉5V2A電動車USB手機充電器IC方案

8-100V轉5V2A電動車USB車充IC方案

dc-dc 8-100V寬輸入電壓降壓恒壓恒流芯片，內置MOS可以支持2A輸出，外置MOS可以支持10A輸出，具備過溫、過流、短路保護等，1%恒壓精度、1%恒流精度，超低靜態功耗，低汶波，高性能，高效率，可做恒壓源或者恒流源！

H6103是支持寬電壓輸入的開關降壓型DC-DC 的控制器，內置150V-9A的高壓mos，高輸入電壓可高達120V。

H6103同時支持輸出恒壓和輸出恒流功能CC/CV。通過設置CS電阻可設置輸出過流值（恒流值）。通過設置FB1、FB2引腳的分壓電阻可設置輸出電壓值（恒壓值）。

H6103采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高的轉換效率。內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。

H6103具有超低待機功耗1個mA、高效率、低紋波100mV以內、優異的母線電壓調整率和負載調整率等特性。
寬輸入電壓范圍：8V~120V
支持輸出 12V/1.5A，5V/2A，內置MOS
超低靜態電流，內置輸出短路保護，內置軟啟動
恒流（CC±5%）恒壓（CV±5%）輸出
高效率，高達98%
4、典型應用：8-120V或者8-100V輸入轉5V2A 12V1.5A
5、規格：ESOP-8封裝
6、應用領域，恒壓源或者恒流源

產品非常穩定，行業內大廠已經批量使用，大量出貨中

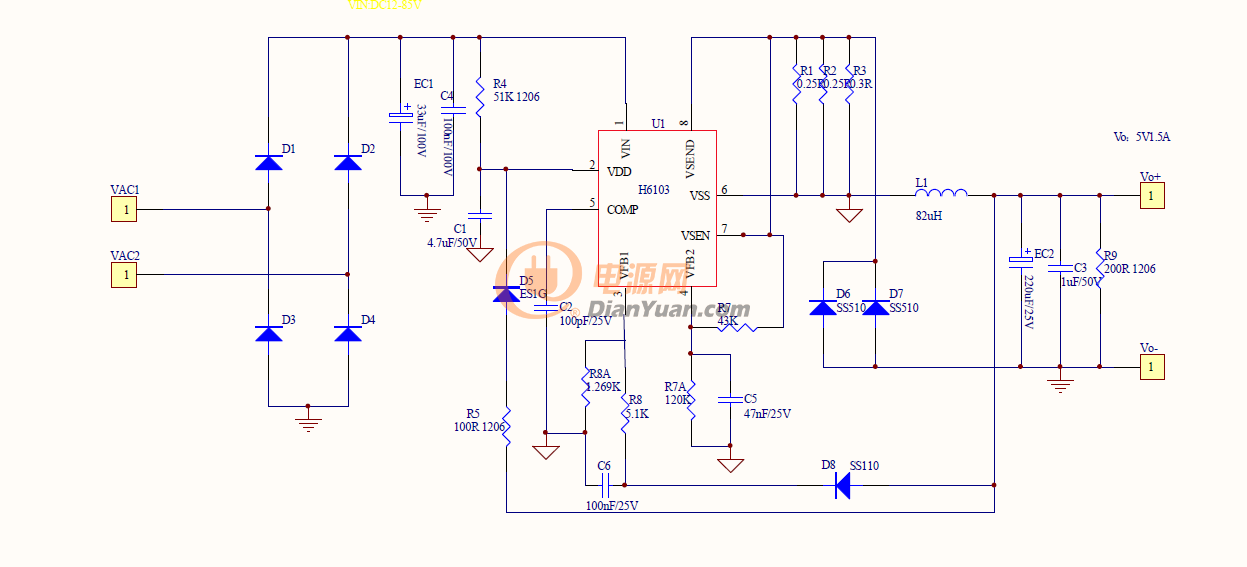

H6103的原理圖：








H6103樣品：









如需芯片方案資料及樣板索取歡迎聯系原廠負責人，我們將全心為您服務
廠家直銷沒有中間商賺差價，方案調試一對一服務，樣品樣板申請做到當天發貨
