BUCK電路中MOS管需要吸收電路嗎？

剛學電源方面的，不太懂，要設計BUCK電路60V最低降到55V 電流最大15A這個樣子，頻率100K

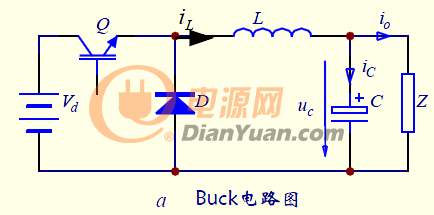

看BUCK電路基本結構如下：

截圖03

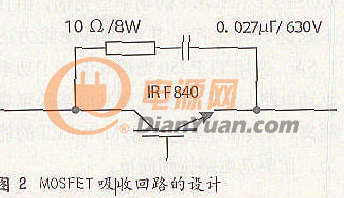

有些資料有吸收電路什么的如下：

截圖04



MOS管結構圖如下：

截圖05

這里有個二極管什么的，還有必要要吸收電路嗎？另外這個MOS管DS反向用行不行？

全部回復(6)
正序查看
倒序查看
2017-01-12 16:53
MOS管里的二極管是寄生二極管，天生在里面的，MOS使用時，漏極源極都必須準確接對
0
回復
2017-01-12 19:54
@lingyan
MOS管里的二極管是寄生二極管，天生在里面的，MOS使用時，漏極源極都必須準確接對
MOS沒必要，吸收要裝在續流二極管.....
0
回復
2017-01-13 11:41
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2017-01-13 12:09
實測尖峰。但BUCK一般都省掉。。。
0
回復
antsin
LV.3
6
2017-01-16 13:21
想起了13年前的我；你這個架構是實現不了你的要求的。先做好60V to 55/1.5A再說
1
回復
2017-02-16 14:13
@antsin
[圖片][圖片]想起了13年前的我；你這個架構是實現不了你的要求的。先做好60Vto55/1.5A再說

這個大功率的要用什么架構??？不知從哪學起。。。

0
