QX2306 是一款高效率、低功耗、低 紋波、 高工作頻率的PFM同步升壓DC/DC 變換器。

 QX2306 僅需要三個外圍元件，就可 完成將低輸入的電池電壓變換升壓到所需 的工作電壓。

QX2306 的輸出電壓，可通過內部調 節進行選擇（步進 0.1V），方便客戶應用 于不同的輸出負載情況。

QX2306 系統輸 出電壓具有低紋波，低噪聲的特點。

QX2306 內置的同步開關管可極大降 低開關管上的損耗， 使效率最高可達92%， QX2306 工作于 PFM 模式，可有效降低輕 載模式下的損耗，提高設備的使用周期。 同時，芯片低的靜態電流可進一步降低系 統損耗。

特點：?最高效率：92% ?最高工作頻率：300 KHz ?低靜態電流：13uA ?可選輸出電壓：1.9V～3.3V ?輸出精度：±2.5% ?低啟動電壓：0.65V ?低紋波，低噪聲

規格：多種封裝

應用領域 ?1～2 個干電池的電子設備 ?電子詞典、數碼相機、LED 手電筒、 LED 燈、血壓計、MP3、遙控玩具、無線耳機、無線鼠標鍵盤、醫療器械、 防丟器、汽車防盜器、充電器、VCR、 PDA 等手持電子設備

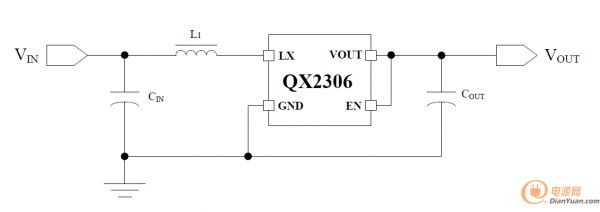

應用電路圖：
