  • Power Integrations推出全新SCALE-2即插即用型門極驅動器

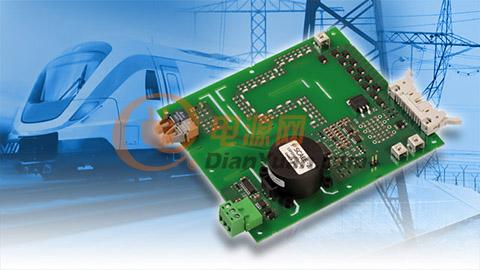

Power Integrations推出全新SCALE-2即插即用型門極驅動器


2016年9月20日 中等電壓和高壓逆變器應用領域IGBT和MOSFET驅動器技術的領導者Power Integrations（納斯達克股票代號：POWI）今日推出1SP0350V SCALE?-2單通道+15/-10 V即插即用型門極驅動器。1SP0350門極驅動器非常適合要求高可靠性應用的HVDC和軌道交通工業領域，并且可安全可靠地驅動4500V Press-Pack IGBT和IEGT以及其他IGBT和IEGT產品。新驅動器基于Power Integrations使用最廣的SCALE?-2芯片組，并且裝備了動態高級有源鉗位（DAAC）、短路保護、板載DC-DC電源、副方+15V開通電壓穩壓、DC-DC過載監控以及電源電壓監控等功能。

2016092006

該驅動器并不局限于任何特定的IGBT封裝形式，也不局限于任何門極電阻配置。這一靈活性允許設計者在開發期間試驗各種IGBT模塊，并且確信1SP0350 V SCALE-2即插即用門極驅動器將會發揮最佳作用。即插即用功能可加快試運行并實現安裝后立即使用。此外，與傳統解決方案相比，高度集成的SCALE-2芯片組可將元件數量減少多達85%，因此能夠顯著地提高可靠性。

Power Integrations大功率產品高級營銷總監Michael Hornkamp表示：“這些新器件不受拓?fù)?、封裝或是否需要外部元件的限制。它們效率高、堅固耐用且極具靈活性，可縮短設計時間并降低擁有成本?！?/span>

1SP0350V SCALE-2IGBT驅動器符合IEC爬電距離和安全間隙標準（IEC61800-5-1），現已開始供貨。1SP0350V SCALE-2 IGBT驅動器現已開始供貨，以1,000片為單位訂貨，單價為190美元。更多詳細信息請見Power Integrations網站：www.power.com/products/scale-2-plug-and-play-drivers/。


產品資料：

1SP0350V_Manual.pdf

1SP0350V2A0-45.pdf

全部回復(25)
正序查看
倒序查看
2016-10-09 21:15
1SP0350門極驅動器的工作電壓多少的，是15V系統的電壓？
0
回復
2016-10-22 16:54
可以驅動4500V Press-Pack IGBT和IEGT產品，就是單價為190美元太高了普通上面用不了。
0
回復
凱西法
LV.1
4
2016-10-25 22:47
學習了，很好
0
回復
tmpeger
LV.10
5
2016-11-04 16:21
@大海的兒子
1SP0350門極驅動器的工作電壓多少的，是15V系統的電壓？
是單電源15v供電，從驅動板完全不需要外接電源
0
回復
shanhushu
LV.4
6
2016-11-15 16:28
@凱西法
學習了，很好
學習
0
回復
buluse
LV.1
7
2016-12-09 10:45
不認識  科普了
0
回復
2016-12-20 08:52
Power Integrations 產品在高壓大電流方面還是非常不錯的。
0
回復
2017-01-03 16:55
SCALE-2門極驅動器由于采用了IGBT和IEGT驅動，所以耐壓值能做很高，目前看來是PI產品里面最高的了
0
回復
黑夜公爵
LV.10
10
2017-01-03 16:58
@a2822964691
可以驅動4500VPress-PackIGBT和IEGT產品，就是單價為190美元太高了普通上面用不了。
成本確實太高了，也就是高端民用產品以及軍工還有航天等高端產業，電力系統會用到
0
回復
gdhe342
LV.9
11
2017-01-03 22:40
門極驅動器的開關損耗一般都可以做到很小，門級電阻也會降低到最小
0
回復
fjfhjmh
LV.9
12
2017-01-04 15:42
0
回復
tabing_dt
LV.10
13
2017-01-05 22:59
@gdhe342
門極驅動器的開關損耗一般都可以做到很小，門級電阻也會降低到最小
SCALE-2 驅動核可以直接并聯，而不會在并聯的 IGBT 模塊之間產生過大的電流不平衡。這樣功率就可以做的比較大了。
0
回復
k8882002
LV.9
14
2017-01-05 23:08
在使用SCALE-2的時候必須嚴格檢查驅動器輸入信號的完整性。
0
回復
trllgh
LV.10
15
2017-02-06 17:55
@黑夜公爵
SCALE-2門極驅動器由于采用了IGBT和IEGT驅動，所以耐壓值能做很高，目前看來是PI產品里面最高的了
SCALE-2技術能夠直接并聯門極驅動器，而且其信號傳輸延遲和延遲抖動都很小。
0
回復
lxn5335
LV.1
16
2017-02-21 09:43
@k8882002
在使用SCALE-2的時候必須嚴格檢查驅動器輸入信號的完整性。

學習理論

0
回復
2017-03-03 17:10
@tabing_dt
SCALE-2驅動核可以直接并聯，而不會在并聯的IGBT模塊之間產生過大的電流不平衡。這樣功率就可以做的比較大了。
不是所有的SCALE-2 驅動核都可以直接并聯，其中2SD300C17不適合直接并聯。
0
回復
wengnaibing
LV.9
18
2017-03-03 17:13
@眼睛里的海
不是所有的SCALE-2驅動核都可以直接并聯，其中2SD300C17不適合直接并聯。
跟傳統的并聯相比，直接并聯開關頻率不會隨著并聯IGBT模塊數量的增加而降低。
0
回復
2017-03-05 15:39
@tmpeger
是單電源15v供電，從驅動板完全不需要外接電源
1SP0350副方+15V開通電壓穩壓、且DC-DC電源具有過載監控以及電源電壓監控。
0
回復
opingss88
LV.10
20
2017-03-08 22:46
@黑夜公爵
成本確實太高了，也就是高端民用產品以及軍工還有航天等高端產業，電力系統會用到
價格雖然高一點，但是產品質量高啊，性價比好，特別是航天交通行業必須要使用可靠產品
0
回復
tmpeger
LV.10
21
2017-05-02 22:34
@tabing_dt
SCALE-2驅動核可以直接并聯，而不會在并聯的IGBT模塊之間產生過大的電流不平衡。這樣功率就可以做的比較大了。
SCALE-2控制算法可平衡輸入線電壓和負載的開關損耗，維持最佳效率
0
回復
tmpeger
LV.10
22
2017-05-02 22:38
@tmpeger
SCALE-2控制算法可平衡輸入線電壓和負載的開關損耗，維持最佳效率
SCALE-2對異常低輸出功率進行周期跳頻調節，輸出的峰值電流進行箝位
0
回復
2017-05-05 08:48
 1SP0350V 保護功能比較全面，在成本和設計上面用在中等電壓和高壓逆變器IGBT和MOSFET驅動比較合適。小功率的不行，成本壓力大。
0
回復
2017-12-07 20:05
@眼睛里的海
1SP0350副方+15V開通電壓穩壓、且DC-DC電源具有過載監控以及電源電壓監控。
SCALE-2驅動器支持直接并聯。通過簡單的并聯IGBT模塊及驅動板即可系統擴容。
0
回復
k8882002
LV.9
25
2017-12-08 12:50
@tmpeger
SCALE-2對異常低輸出功率進行周期跳頻調節，輸出的峰值電流進行箝位
SCALE-2包括副方的智能門極驅動器(IGD)芯片和一個原方的雙通道邏輯驅動接口(LDI)芯片
0
回復
k8882002
LV.9
26
2017-12-08 12:52
@ycdy09@163.com
 1SP0350V 保護功能比較全面，在成本和設計上面用在中等電壓和高壓逆變器IGBT和MOSFET驅動比較合適。小功率的不行，成本壓力大。
1SP0350V 屬于SCALE-2，是單通道即插即用型門極驅動器，用途廣泛，小功率要看多小，這種一般都用在大功率上的。
