這是第二版，第二版可以調輸出電壓但是占空比調節范圍只有80%-20% 感謝tanb006的指導 哈哈 現在還在解決中

竟然是璐璐

6腳波形

已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/

電流非常的小不給力，不實用的

你這反饋 輸出能好嗎，

非常不好，正在不斷發現問題中。 今天早上稍微帶了帶負載占空比就變了。還在摸索

你用的是N-MOSFET，MOSFET要正常工作，Vgs要大于4V，測試下MOSFET的Vgs驅動波形看看是什么樣子的。

測試MOSFET的G和S這2個引腳，非IC的引腳。

MOS管放在高壓端，3842接輸入地，這樣做不好，會導致MOS導通不良！建議將MOS放到地端去！

我之前看了一帖子他是放在地端去的，我想試試不知道是我面包板線搭錯了還是怎么沒成功，然后我換放在高壓端試試，發現也不行。是我輸入電源紋波超級大 我一腳懸空就不行了，接在8腳就好了。

好的，我等下測測看

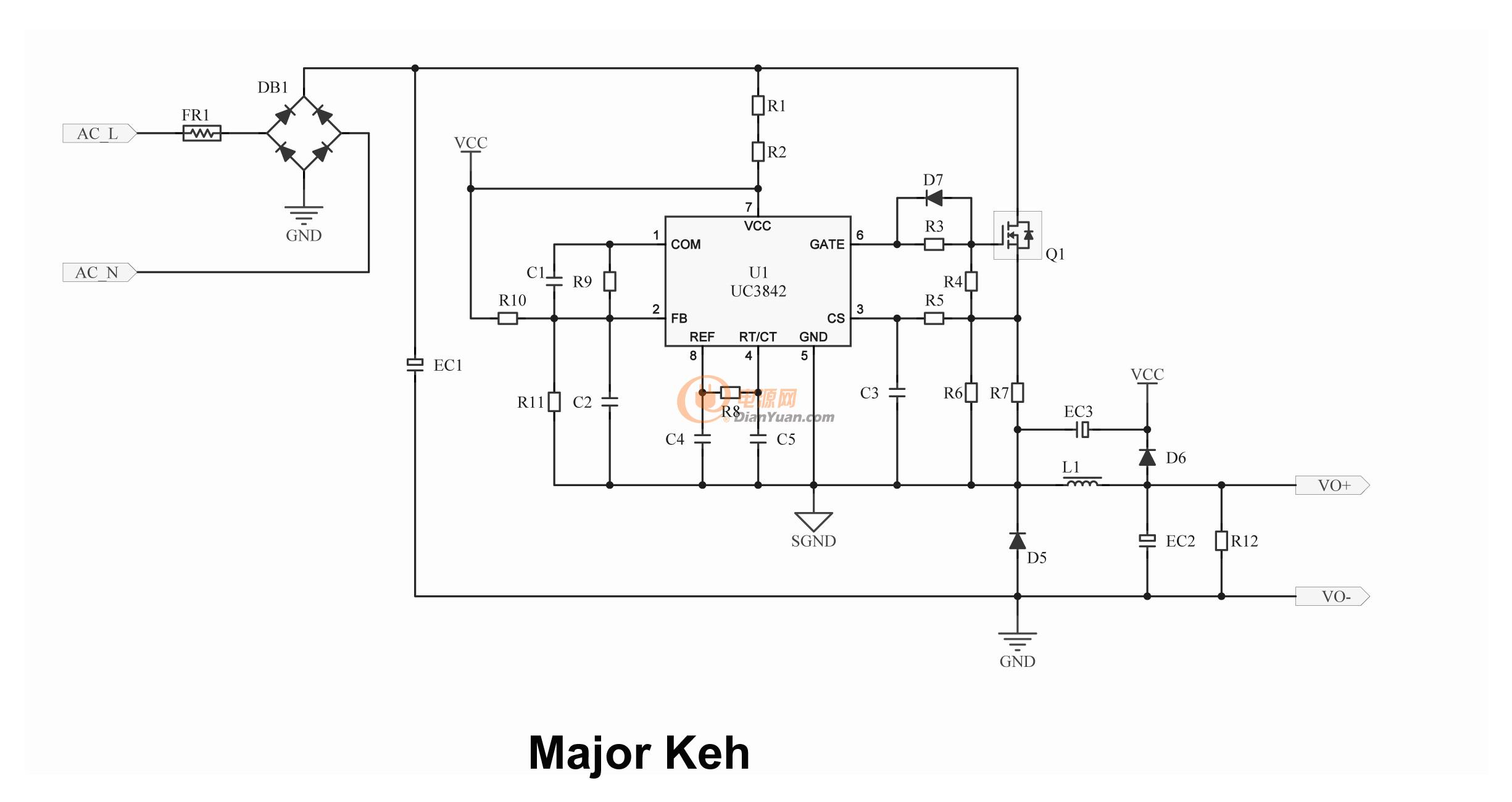

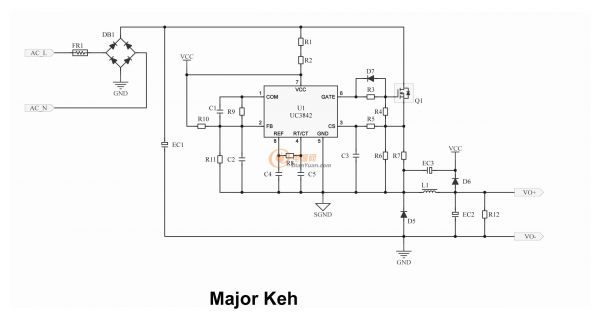

你看下3842的內部原理圖你就知道為什么1腳不能open了！如果是按照這樣的原理圖去做buck呢？！

看了你的圖感覺有點麻煩，我又找了其他芯片手冊看到這個電路，大致有點明白3842是怎么回事了，我的輸入是24v應該不用這樣，現在有個問題就是占空比調不好

準備按照這個樣子來做，做出來再看看結果

http://m.zjkrx.cn/bbs/1500921.html

我最近也在試，準備按以前的方案試驗下

按照4樓的思路不會錯,你現在這個,開關管基本上就是個源極跟隨器,永遠處于線性狀態  ,輸出電壓不會高于3842的VCC-VGS

你這個高級很多啊

要把MOS放在低位么？

就是  這個才對了呢  哪里有那樣用的 或者 加個隔直流電容換P溝道MOS

放在低位的話驅動就簡單些,只是輸入輸出不能共地了.

好的，我面包板好像搭錯，放在低位沒有成功，所以放在高位了

3842驅動MOS管需要變壓器隔離驅動，否則電壓不匹配

頂一個

其實，3842的適用小功率的降壓電路，大功率不行，我老早就做過了，3842 的穩定性比較低，3525的穩定性比較好，大功率一概采用3525的根本就不敢采用3842 的，如果3525的11,14并聯不也同樣占空比達到0,9了嗎，穩定性好的呀。
