開關電源很像汽車當中的變速器都起著能量變換的作用，而LLC電源又像變速器中的渦輪液力變矩器，有小范圍的調壓能力效率也較高。LLC電路之所以不能寬范圍的工作應當是控制環路不好設計，如果不考慮勵磁電感l(wèi)m的無功損耗的話那么LLC電路在哪種模式下的效率都要比硬開關的高。

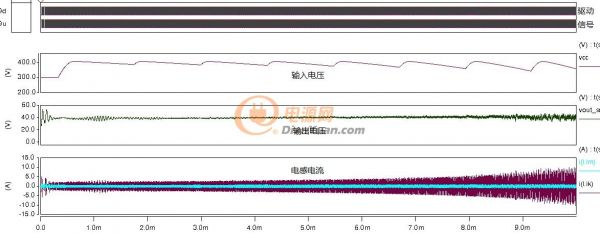

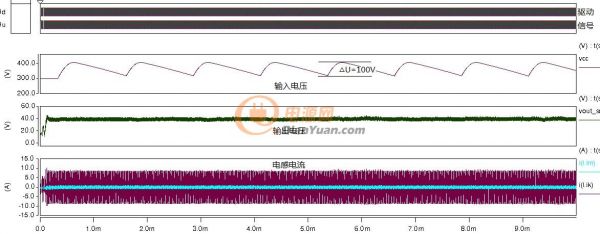

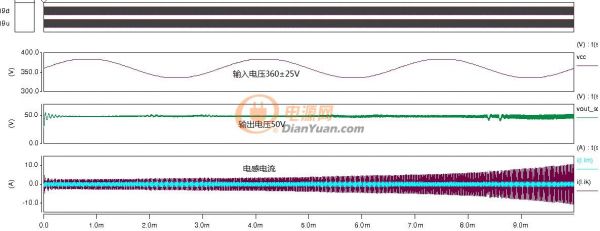

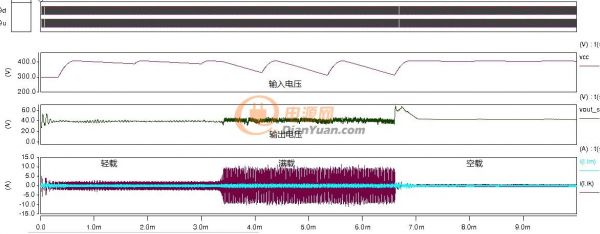

LLC電路除了調壓范圍不夠?qū)捦鈩討B(tài)響應可能也不理想，看LLC的應用多是在照明、液晶電視等負載不怎么變化的場合，這個應當也是反饋環路不好設計造成的（對LLC電路了解不多，不知上述看法是否正確）。偶然找到一種跟硬開關相仿的原邊反饋電流模式LLC控制法，先上幾個仿真圖看下效果。

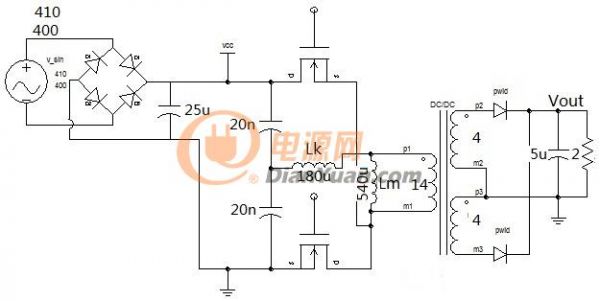

圖1 LLC電路仿真原理圖
仿真中的各元件參數如圖1所示。
這種控制方法有兩個特點一個是原邊反饋一個是電流模式，原邊反饋因受線損、變壓器漏感及元件參數漂移等的影響精度達不到很高，在實際應用中還是要接入次邊反饋的。這里的原邊反饋可以看成是給LLC電路增加一個電路從而改變其控制特性，反饋環路中沒有電容的參與響應速度較快的，再加上外接的次邊反饋，總的響應速度不低于硬開關電路。
電流模式預計有兩個好處，其一可以控制峰值電流就如同硬開關中的限流，實現短路保護也能抑制開機浪涌電流。 其二可解決LLC電路的不對稱問題，電感電流發生雙向變化的電路中都存在不對稱問題比如全橋硬開關中的磁偏問題，通過對電流的控制這個問題好像并不難解決。
由于LLC諧振變換器的非線性更強，慣性更大，因此采用所謂“電流模式”是合理的。我們在十年前就采用了所稱的“電流模式”控制，不過我們更準確的稱作“非線性控制”模式，即帶有前饋補償控制功能的LLC變換器技術，在09年取得發明專利，石家莊的公司采用類似技術更早些（十五年前），雖然我們技術不完全相同，但是基本理念相同，即用瞬時（半周期）波形變化同步于輸出頻率。利用這一技術，開發出幾十瓦至數百千瓦的LLC變換器穩定性、可靠性、動態性均很好，產品早就大批量上市N多年了。
近期才有安森美、仙童推出類似芯片，我們正在觀察其進展，也許好機會來啦！
機會都是給有準備的人。LLC電路確實很不好控制其增益公式都出現了四次方，想用電路來實現這個方程難道很大，還是在環路控制上下功夫比較現實。
或許有一天能研發出專業的高速運算控制器，通個求解計算電路特性方程來控制電路，到那時電路的控制就容易多了。
LLC 能不能工作在第一諧振點左邊，，就是LM和CR構成的那個諧振點，，
以前說不能，那個不是ZVS區，是為什么啊，，，
好帖,期待更新.
