1.方案名稱：晶豐最新設計方案BP9926D

2.方案品牌：上海晶豐明源

3.方案規格：SOP-8

4.方案簡介：

BP9926D 是一款高精度降壓型的LED 恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac 全范圍輸入電壓的非隔離降壓型LED 恒流電源。BP9926D 芯片內部集成500V 功率開關，采用專利的退磁檢測技術和高壓供電技術，無需輔助繞組的檢測和供電，使其外圍器件更簡單，節約了系統的成本和體積。BP9926D 芯片帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED 恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。BP9926D 具有多重保護功能，包括LED 短路保護，開路保護，欠壓保護，芯片溫度過熱調節功能等。

5.方案特點和適用范圍：

特點

? 采用SOP8 封裝

? 內部集成500V 功率管

? 集成高壓供電功能

? 電感電流臨界連續模式

? 無需輔助繞組檢測和供電

? 寬電壓輸入電壓

? ±5% LED 輸出電流精度

? LED 短路保護

? 芯片供電欠壓保護

? 過熱調節功能

應用

? LED 蠟燭燈

? LED 球泡燈

? 其它LED 照明

6.原理圖和PCB：

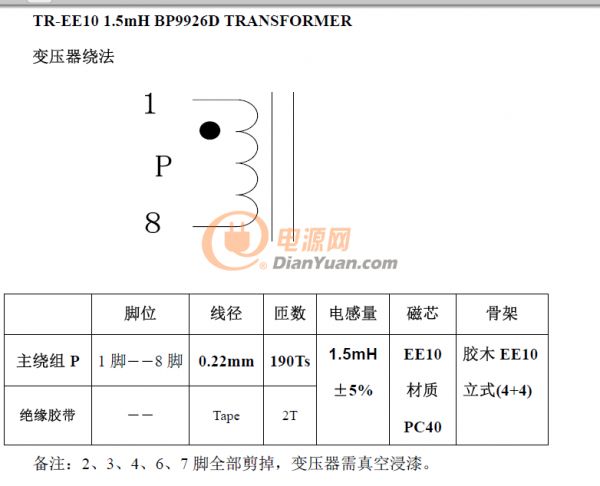

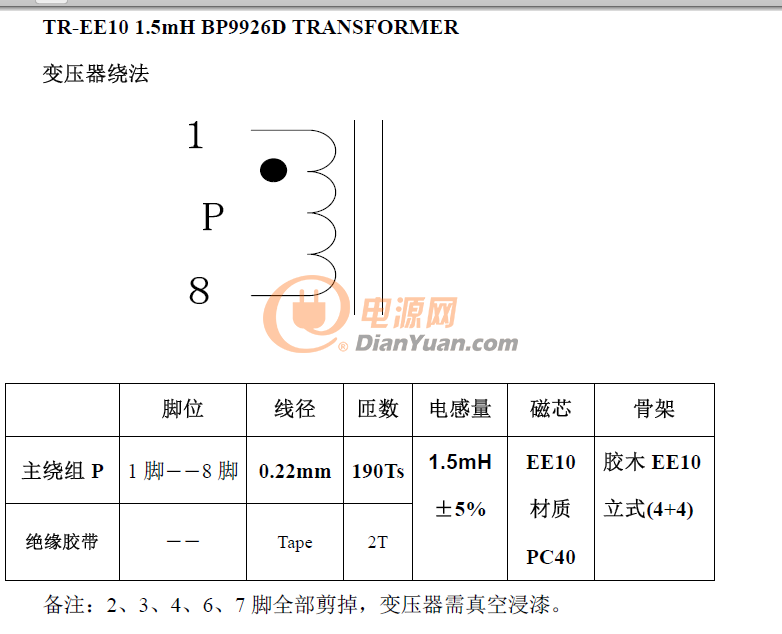

7.BOM清單和變壓器制作工藝：

8.聯系方式：

我是晶豐一級代理弘雷電子李工，18279005901   QQ2355657199
