25W電源驅動上升沿抖動問題

最近做了一款12V/2A電源，芯片采用TEA18362；變壓器用的EFD25（匝比36：6：7）。但樣品制作出來后，測試驅動波形上升沿明顯抖動，為了改善這個問題，我調試了如下位置；1》驅動電阻變??；2》供電電壓升高；3》MOS管功率管變換成小功率MOS管（小電流MOS）；

現不知調試那里還可以改善此問題；請大俠們多多指引??！謝謝！

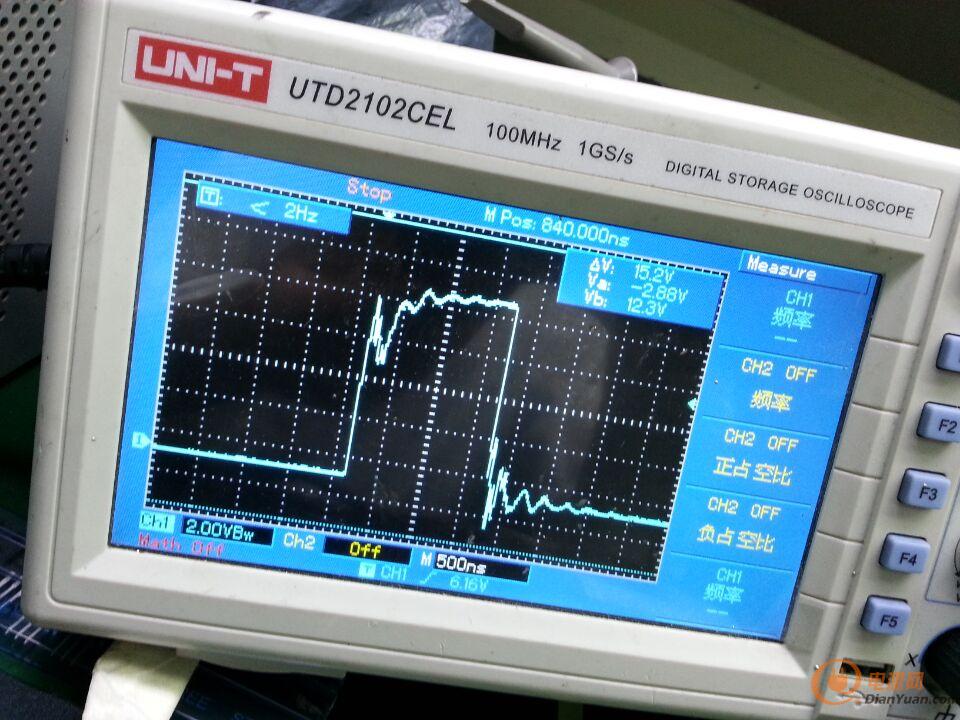

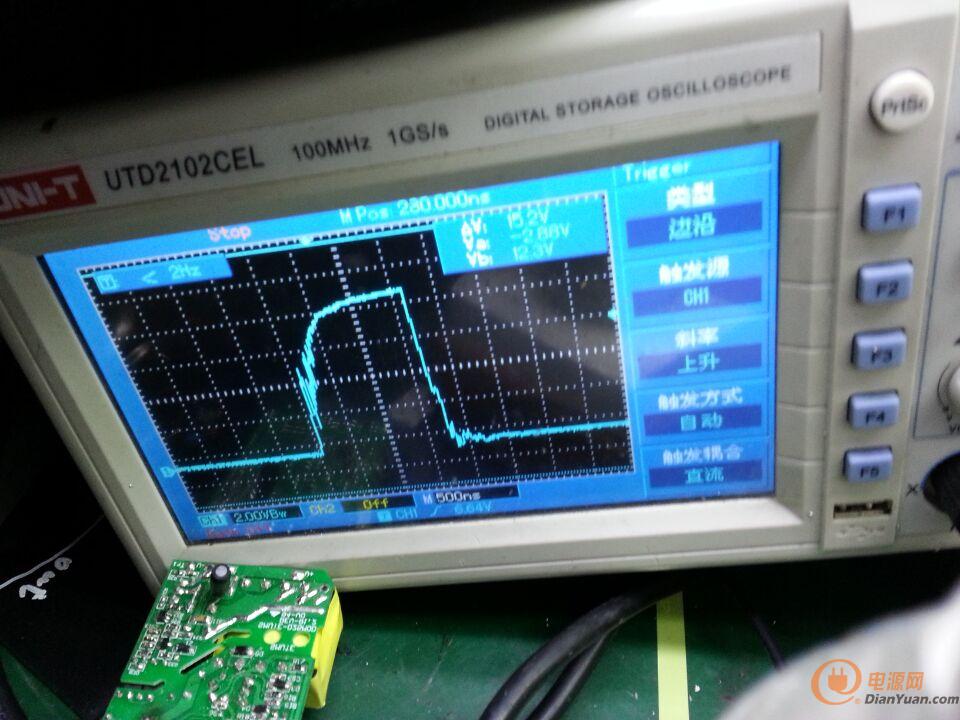

更換2A-650V MOS管驅動波形更換小電流MOS管驅動波形；

更換4A-650V MOS管驅動波形更換4A/600VMOS管波形；

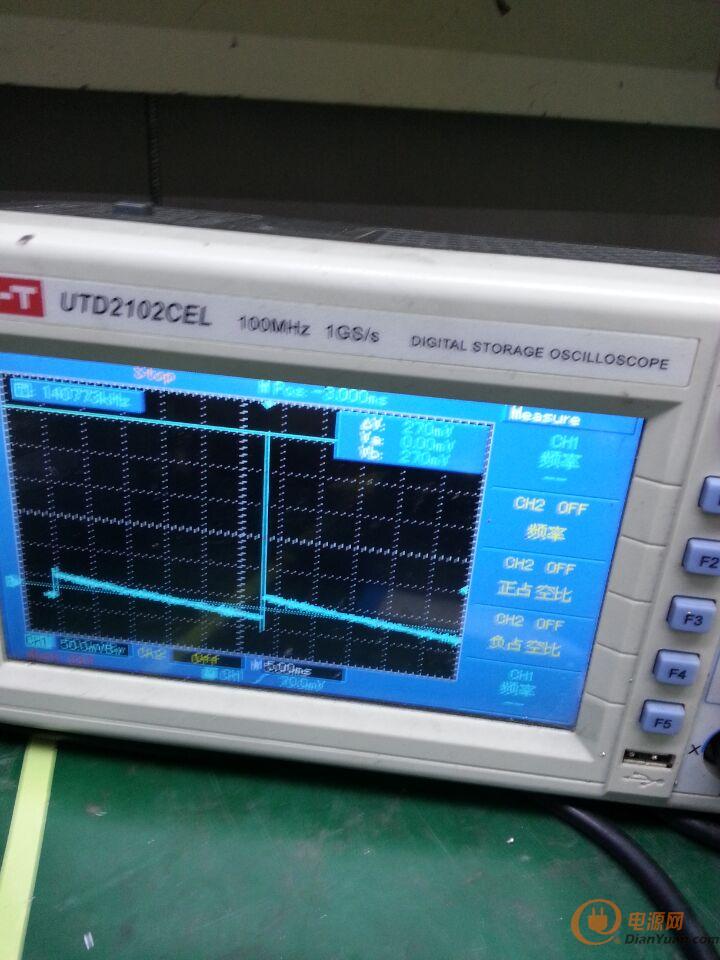

輸出展開的高頻雜訊空載輸出時，輸出展開的高頻雜訊波形；

全部回復(24)
正序查看
倒序查看
好日子
LV.8
2
2015-08-20 11:07
有沒有原理圖，上來看看。這種驅動波形和MOS的結電容有關，換個品牌的MOS試試
0
回復
2015-08-20 12:15
@好日子
有沒有原理圖，上來看看。這種驅動波形和MOS的結電容有關，換個品牌的MOS試試

俠士,您好!

    MOS管采用的是Infineon(4N60S5)規格;電路圖下午上班轉上;

0
回復
2015-08-20 17:30

附檔電路圖1份；



S025W電源圖.pdf
0
回復
2015-08-20 18:39
@yangyong2860
附檔電路圖1份； S025W電源圖.pdf

自已再頂一下!

等待高手的降臨

0
回復
2015-08-21 09:50
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2015-08-21 10:57
@yangyong2860
附檔電路圖1份； S025W電源圖.pdf
圖裂啦。。
0
回復
2015-08-21 15:55
@電源網-娜娜姐
圖裂啦。。

 不好意思;

又重新上轉了資料,請幫忙分析;

0
回復
2015-08-21 16:14
@yangyong2860
 不好意思;又重新上轉了資料,請幫忙分析;
R8，CS3有什么用？
0
回復
2015-08-26 19:47
@心如刀割
R8，CS3有什么用？

主要是功率電流脈沖的檢測;

0
回復
2015-08-26 19:48
@yangyong2860
主要是功率電流脈沖的檢測;
如果沒有它, 電源會炸的響哦
0
回復
2015-08-27 11:20
@yangyong2860
如果沒有它,電源會炸的響哦

頂一個

0
回復
2015-08-27 15:10
@yangyong2860
如果沒有它,電源會炸的響哦

沒有吧？

你可以去掉試試，然后把結果告訴我。

0
回復
2015-08-27 16:19
@心如刀割
沒有吧？你可以去掉試試，然后把結果告訴我。[圖片]

開機炸機了;

0
回復
好日子
LV.8
15
2015-08-27 16:52
@yangyong2860
俠士,您好!   MOS管采用的是Infineon(4N60S5)規格;電路圖下午上班轉上;

加個10K的電阻看看，還有有沒有試換其它的品牌MOS看看波形。還有你的PCB LAYOUT的IC驅動到MOS 走線如何

0
回復
xyx11
LV.6
16
2015-08-27 21:22

驅動能力不夠

加大驅動能力

0
回復
2015-10-21 15:05
@好日子
[圖片]加個10K的電阻看看，還有有沒有試換其它的品牌MOS看看波形。還有你的PCBLAYOUT的IC驅動到MOS走線如何

很長時間沒有上來了,

MOS管都有變換其它品牌,并且有將MOS管的參數調少試驗過.都不是不行;

IC的驅動走線到MOS管較短的;

0
回復
2015-10-21 15:07
@xyx11
驅動能力不夠加大驅動能力

怎樣加大驅動能力呢, 有將供電由14V調到18-19V供電;

還請指教;

0
回復
zhenxiang
LV.10
19
2015-10-21 21:07
@yangyong2860
怎樣加大驅動能力呢,有將供電由14V調到18-19V供電;還請指教;
供電是怎么來的，把供電上并個電容
0
回復
2015-10-23 13:54
@zhenxiang
供電是怎么來的，把供電上并個電容

加并供電電容試了,也不行;

同是我也增加采用圖騰柱方式驅動,也是不行;

0
回復
weipeng159
LV.2
21
2015-10-27 10:58
@好日子
[圖片]加個10K的電阻看看，還有有沒有試換其它的品牌MOS看看波形。還有你的PCBLAYOUT的IC驅動到MOS走線如何

1：驅動加圖騰柱加強驅動能力

2：把MOSFET變小不一定極間電容就小，請注意MOSFET的Qg值是否變小，可使用Qg值較小的MOSFET

0
回復
2015-10-27 12:40
@yangyong2860
加并供電電容試了,也不行;同是我也增加采用圖騰柱方式驅動,也是不行;
MOSFET下有個電阻，能改成個無感電阻試試不？
0
回復
xyx11
LV.6
23
2015-10-27 20:36
@yangyong2860
加并供電電容試了,也不行;同是我也增加采用圖騰柱方式驅動,也是不行;

你的波形 是

驅動電阻之前

還是

驅動電阻之后（MOSFET柵極）

？

0
回復
andy6
LV.6
24
2015-11-05 08:29
@xyx11
你的波形是驅動電阻之前還是驅動電阻之后（MOSFET柵極）？

1.調試一下驅動電阻的大小或在驅動電阻上并聯一IN4008的二極管

2.換一下結電容更小的MOSFET

0
回復
2017-07-13 11:27
請問樓主問題解決了嗎？是什么原因?qū)е碌模课乙灿龅搅送瑯拥膯栴}。
0
回復
