該芯片是一款高集成度、高性能的 PWM＋ MOSFET 二合一的電流型離線式開關電源控制器。適用于充電器、電源適配器等各類小功率的開關電源。采用 DIP8 封裝，無需加散熱器可輸出 0～36W 的功率。電路結構簡單，成本低。具有完善的保護功能，包括過壓、欠壓、過溫、過載及短路等保護。固定振蕩頻率及抖頻功能，可以降低 EMI。待機功率低，在待機時進入跳周期模式，符合“能源之星”等待機功耗標準要求。需要詳細資料聯系QQ3095193848。

應用實例

輸入電壓：90~264VAC

輸出：12V1.5A

空載損耗：<0.3W

效率：>80%(滿載)

原理圖

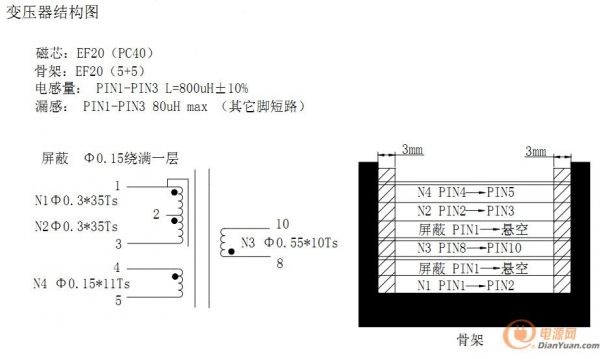

變壓器結構
