概述BP9912A 是一款高精度降壓型的LED 恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac 全范圍輸入電壓的非隔離降壓型LED 恒流電源。BP9912A 芯片內部集成500V 功率開關，采用專利的退磁檢測技術和高壓供電技術，無需輔助繞組的檢測和供電，使其外圍器件更簡單，節約了系統的成本和體積。BP9912A 芯片帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。BP9912A 具有多重保護功能，包括LED 短路保護，欠壓保護，芯片溫度過熱調節功能等。

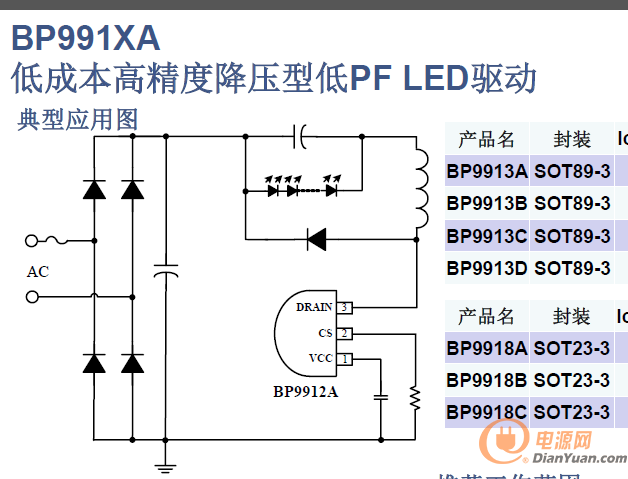

原理圖：

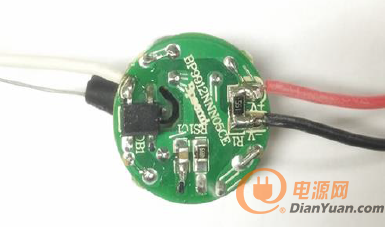

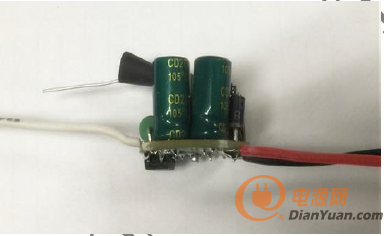

樣品圖:

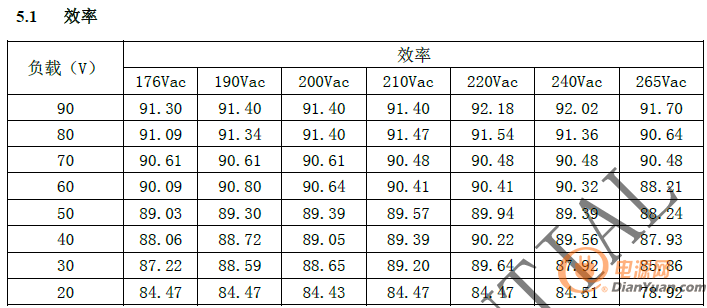

測試報告：

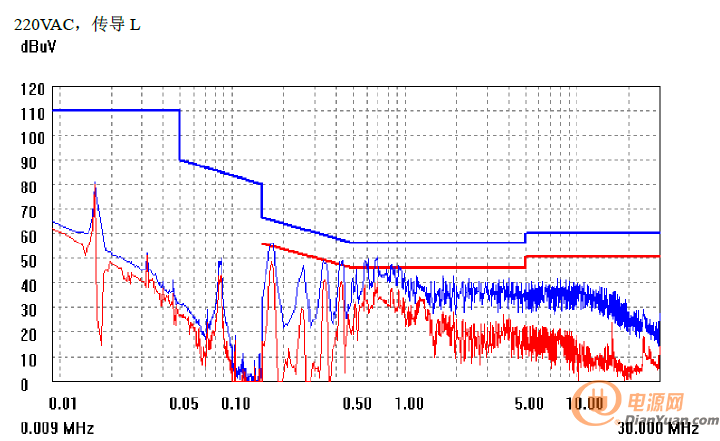

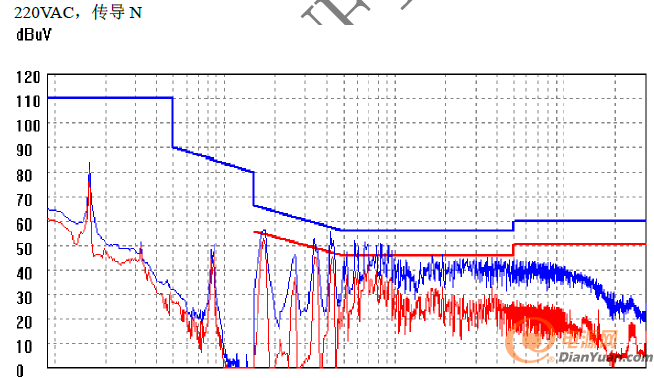

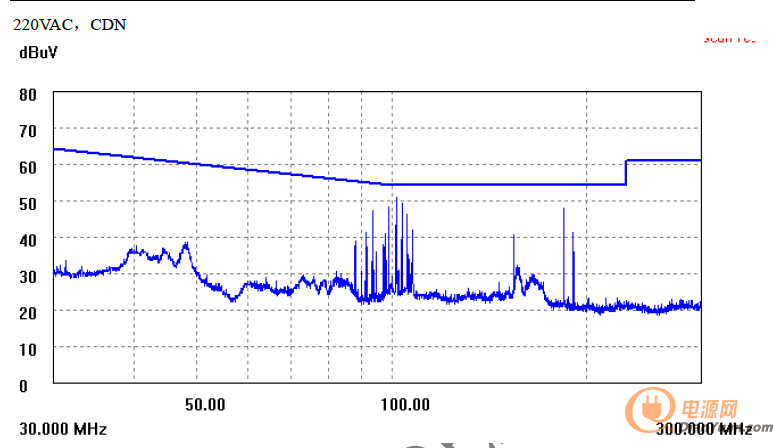

EMI測試：

1 方案名稱:BP9912A

2 品牌名稱：上海晶豐明源。

3 方案特點

內部集成500V 功率管?

 集成高壓供電功能?

 電感電流臨界連續模式?

 無需輔助繞組檢測和供電?

 寬輸入電壓?

 ±5% LED 輸出電流精度?

 LED 短路保護?

 芯片供電欠壓保護

 過熱調節功能?

 4 規格

采用TO-92 封裝

5 應用范圍

LED 蠟燭燈?

 LED 球泡燈?

 其它LED 照明

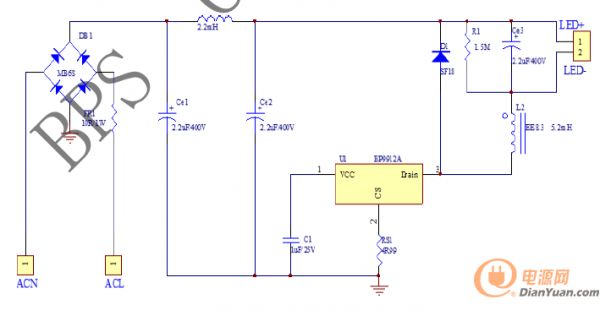

6 電路圖

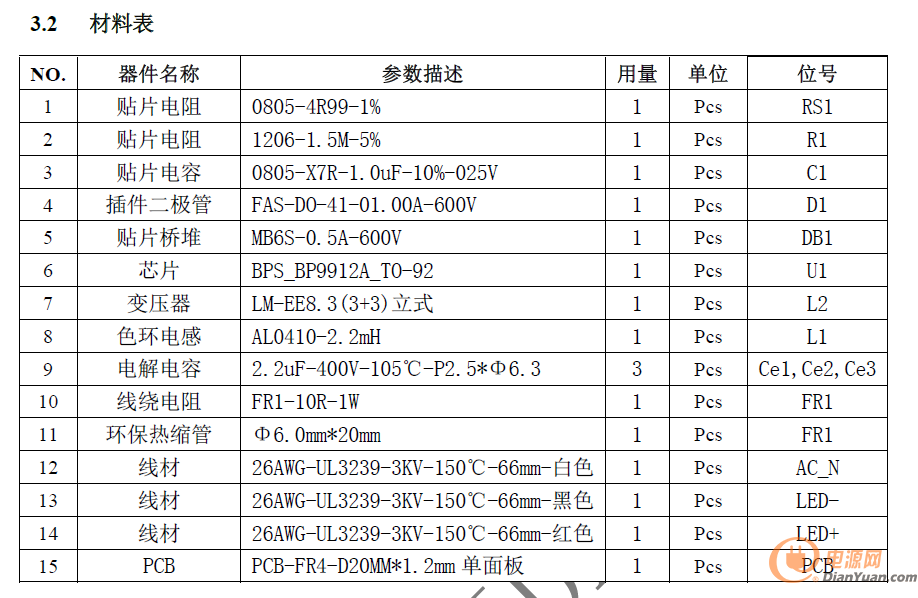

7 物料清單

8 聯系方式：18279005901，QQ：2355657199

這必定是LED驅動未來的趨勢，了解最新BP產品，讓你的產品跟上市場的腳步，請聯系BP一級代理弘雷電子李先生
