新手,請教下IC問題

請教下,一款線性電源驅動IC,你們主要看那些參數呢?輸入

QQ圖片20140117154636

?還有輸出?還有那些呢?

全部回復(7)
正序查看
倒序查看
shenx123
LV.10
2
2014-01-17 15:48
對于一個芯片, 只要看芯片資料, VCC輸入, 輸出, 比較器
0
回復
shenx123
LV.10
3
2014-01-17 15:51

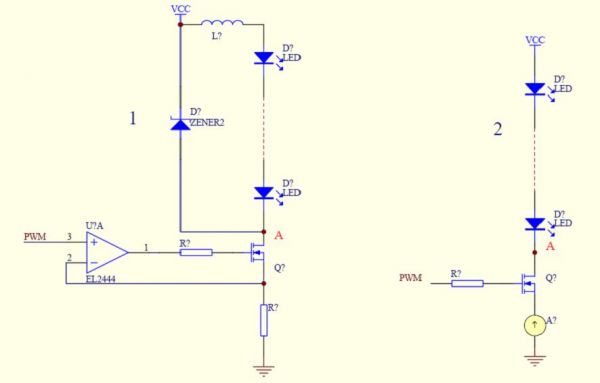

圖1和圖2 是兩種驅動方式的線路圖,現在比較下兩種方式的工作過程。

1、當電壓合適時:

電壓合適是指供電電壓幅值與LED Vf值加上線路的工作電壓基本符合。

圖1 電流經過電感→LED→MOSFET→R;放電回路是,電感→LED→D1;

圖2 電流流經LED→MOSFET→恒流源。

功耗及提高轉換效率主要是看線路中的內阻大小,從線路上來看圖1會大于圖2 ,圖2的方式MOS管和恒流源整個壓差可以做到200mV,圖1 電阻反饋電壓都有可能會超過這個電壓。單就MOS管來說,都是在做開關使用,需要的壓差及相關條件是相同的,功耗相等。

2、當電壓超過線路需要的幅值時:

當線路電壓超過線路需要的幅值時,圖1 的設計優點會顯現出來,也是線路設計初衷。線路根據反饋電壓比較高速開關MOS管,關閉時電感放電回路會維持LED電流;

圖2 超過的電壓會加到MOSFET上面,功耗會增加大于圖1線路。

3、 EMI干擾問題

圖1需要高速開關恒流驅動,開關頻率會影響其它線路工作,PCB布線要注意相互干擾問題,在選取驅動線路時避免與產品上面的線路工作在一個頻率點上。

圖2線路不會有這個問題。

4、灰度問題

圖1 線路PWM是與反饋電壓信號疊加出來的,在關閉MOS管時,電感還會有電流流過,會影響到灰度的表現,設計時只能PWM時間遠遠小于L1放電時間。要提高灰度表現,就需要減小電感量,從而減小放電時間提高線路的開關頻率,這樣會增加線路干擾的程度,恒流精度也會降低。

圖2線路開關方式驅動LED可以直接表現灰度,可以做到16位灰度65536級灰度。目前高灰階LED屏幕都不會選用圖1線路設計。

線路功耗問題所在 二

從上面的分析可以看出,線性驅動有很多優勢,只是在電壓高于實際應用電壓時功耗會增大,在眾多的應用領域線性驅動是不可取代的。

主要問題不是線路本身,而是供電方式造成的。一般我們?cè)O(shè)計產品因其成本問題不會新開發開關電源,選取現有電源基本沒有合適的,開關電源受標稱值所限,有 5V、12V、15V、24V、36V等等,標稱值是長期以來市場形成的,電源做成什么電壓范圍都可以,只是開關電源廠家目前還沒有眼光看到這個市場。

因其LED Vf值不同,生產出雙組電壓輸出比較合適,例如:3。3 V與5 V、5 V與8 V、7 V與12 V、9 V與14 V、12 V與18 V、14 V與24V等電壓組合,電流目前還是1W的效率最高,多顆組合是今后的方向,R、G、B單路500mA比較合適。

線性IC設計要點:

在實際產品設計時,往往供電電壓總不會符合我們的要求,LED正向電壓Vf值每個公司也不一樣,串聯的LED個數會隨工程需要隨意變化,產品量產數量不大開關電源也不方便更換,可以使用以下設計線路來解決此問題

可以檢測A點電壓來判斷供電電壓是否合適,使線性驅動線路始終工作在合適的電壓范圍當中。UV輸出訊號反饋到電源部分,供電電壓自適應LED正向電壓Vf值,LED串接個數也將會自動適應。

參考設計可以應用到我們線路設計當中,也可以應用到LED高串接IC設計中。目前市場上的LED恒流IC多適應能力不強,LED串接個數的改變同時也要修改參考檢測電阻阻值,這樣對產品量產不方便。

推薦幾款線性恒流IC方便大家選型,大功率LED線性驅動推薦之-DD311

你需要優異的LED灰度表現能力,那就請你必須選擇線性IC驅動;你是設計低壓小功率LED線路,請你最好選擇線性IC驅動;在可以提供合適驅動電壓的場合,強烈建議你使用線性LED驅動IC。

DD311是有客戶抱怨發熱量較大,我想看了上面的解釋可以明白發熱原因所在,從近幾年的市場推廣來看接受的廠家還是越來越多,也有較好的市場口碑。如果您是一位 IC設計者,會知道設計好恒流源也是不容易的,有不少企業在設計、制成工藝方面在不懈努力。其中臺灣聚積、點晶兩家公司占大陸LED領域 90%的線性恒流驅動IC市場,每年有2億多人民幣銷售額。

DD311是一單通道輸出的LED恒流驅動器,內建電流鏡與電流開關組件,是專為驅動大功率LED而設計的芯片。DD311可驅動高達1安培的沈入電流(sink current),并可透過調整參考輸入電流(IREF)來任意設定輸出電流的大小。輸出電流值約為100倍的IREF,IREF可由調整外掛電阻或偏壓 (bias)電壓來設定。微調或使能偏壓電壓可校正LED間的亮度不一或?qū)崿F(xiàn)多顆LED間整體亮度同時調整。

這樣的設計理念,1:100的電流關系,如果您的前級提供的是一個電流信號,這顆IC將會很好的利用。

0
回復
2014-01-17 15:52
@shenx123
對于一個芯片,只要看芯片資料,VCC輸入,輸出,比較器
只有這些嘛?不用看效率?壽命這些嘛?
0
回復
shenx123
LV.10
5
2014-01-17 15:57
@ai小小聲
只有這些嘛?不用看效率?壽命這些嘛?
一般我們使用的芯片都有足夠的保證, 除非你對效率要求很高.至于壽命, 那和質量有關,與芯片關系不大
0
回復
2014-01-17 16:00
@shenx123
一般我們使用的芯片都有足夠的保證,除非你對效率要求很高.至于壽命,那和質量有關,與芯片關系不大
如果在2個IC中選擇,主要從那方面比較呢?
0
回復
shenx123
LV.10
7
2014-01-17 16:10
@ai小小聲
如果在2個IC中選擇,主要從那方面比較呢?
如果都合適, 一價格, 二性能, 即穩定性, 三外圍元件少,好調試
0
回復
2014-01-17 16:44
@shenx123
如果都合適,一價格,二性能,即穩定性,三外圍元件少,好調試
謝謝!
