逆變器帶整流負載波形問題請教

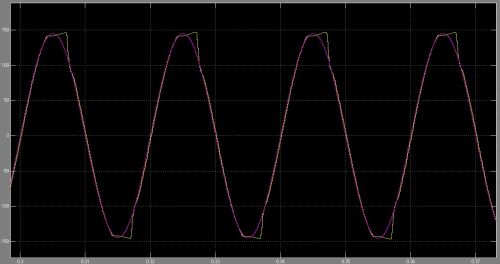

逆變器雙環瞬時值控制matlab仿真,帶整流負載,波形如圖,紅色為給定參考,黃色是實際輸出電壓,請教各位這是什么原因呢



全部回復(8)
正序查看
倒序查看
2013-07-31 08:38
感覺你的SPWM波有些畸變
0
回復
phger
LV.2
3
2013-07-31 10:54
@1742215784
[圖片]感覺你的SPWM波有些畸變
帶整流負載時SPWM或者調制波應該是非正弦,畸變應該是正常的吧
0
回復
2013-07-31 11:20
@phger
帶整流負載時SPWM或者調制波應該是非正弦,畸變應該是正常的吧
這個嘛,我還沒有研究過,你繼續努力吧,祝你成功!!
0
回復
wuqingge
LV.8
5
2013-08-01 09:22

等待高手釋疑!

0
回復
2013-08-01 10:14
@wuqingge
等待高手釋疑!
恩  我也很期待
0
回復
phger
LV.2
7
2013-08-02 11:30
繼續求指導啊。。。
0
回復
2013-08-02 12:09

別說你一個小小的逆變器了,就是電網帶整流性負載都變形,你在看看電流波形就更夸張了。

這也就是問什么電網要求用戶加pfc的原因,帶來的額外損耗挺可觀的


0
回復
phger
LV.2
9
2013-08-02 17:11
@wangshujun
別說你一個小小的逆變器了,就是電網帶整流性負載都變形,你在看看電流波形就更夸張了。這也就是問什么電網要求用戶加pfc的原因,帶來的額外損耗挺可觀的
恩,是這樣的,但是否可以從電源入手也就是從逆變器入手,使其輸出波形補償因整流負載造成的畸變,從而使輸出波形正弦化呢?我覺得是可以的
0
