求助,uc3842設計的buck電路

小弟新手,用uc3842設計了一個buck電路,輸入400vdc,輸出200vdc,請高手幫忙看一下設計有何問題.
全部回復(22)
正序查看
倒序查看
wms002
LV.4
2
2006-10-19 17:31
驅動不行!嚴重錯誤!沒有限流等...
0
回復
zhafy
LV.2
3
2006-10-20 09:31
@wms002
驅動不行!嚴重錯誤!沒有限流等...
謝謝回復,限流是有問題,我修改了一下.
但是我感覺驅動沒有問題啊,請指教500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161307902.gif');}" onmousewheel="return imgzoom(this);">
0
回復
zhafy
LV.2
4
2006-10-20 09:36
@zhafy
謝謝回復,限流是有問題,我修改了一下.但是我感覺驅動沒有問題啊,請指教[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161307902.gif');}"onmousewheel="returnimgzoom(this);">
我改的就不讓它限流了,直接設定一個電壓值.這樣應該可以吧
,還有點不明白就是uc3842具體是怎樣比較誤差電壓的呢,謝謝
0
回復
st.you
LV.10
5
2006-10-20 09:54
@zhafy
謝謝回復,限流是有問題,我修改了一下.但是我感覺驅動沒有問題啊,請指教[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161307902.gif');}"onmousewheel="returnimgzoom(this);">
照你這樣驅動法,MOS管相當與一個電壓跟隨器,輸出電壓最高不超過16V.
0
回復
zhafy
LV.2
6
2006-10-20 10:11
@st.you
照你這樣驅動法,MOS管相當與一個電壓跟隨器,輸出電壓最高不超過16V.
那我的mos管該怎么接呢?請幫忙說一下
我看基本的buck電路就是這么接的啊
0
回復
2006-10-20 10:30
@zhafy
那我的mos管該怎么接呢?請幫忙說一下我看基本的buck電路就是這么接的啊
關注中
0
回復
ahuaz
LV.5
8
2006-10-20 13:08
@zhafy
那我的mos管該怎么接呢?請幫忙說一下我看基本的buck電路就是這么接的啊
不計成本MOS管可選擇P型.
建議你:
一,將MOS管放于負端;
二,IC 6腳與MOS管用電感或變壓器隔離驅動.
0
回復
2006-10-20 13:09
@ahuaz
不計成本MOS管可選擇P型.建議你:一,將MOS管放于負端;二,IC6腳與MOS管用電感或變壓器隔離驅動.
有區別嗎?
0
回復
ahuaz
LV.5
10
2006-10-20 13:31

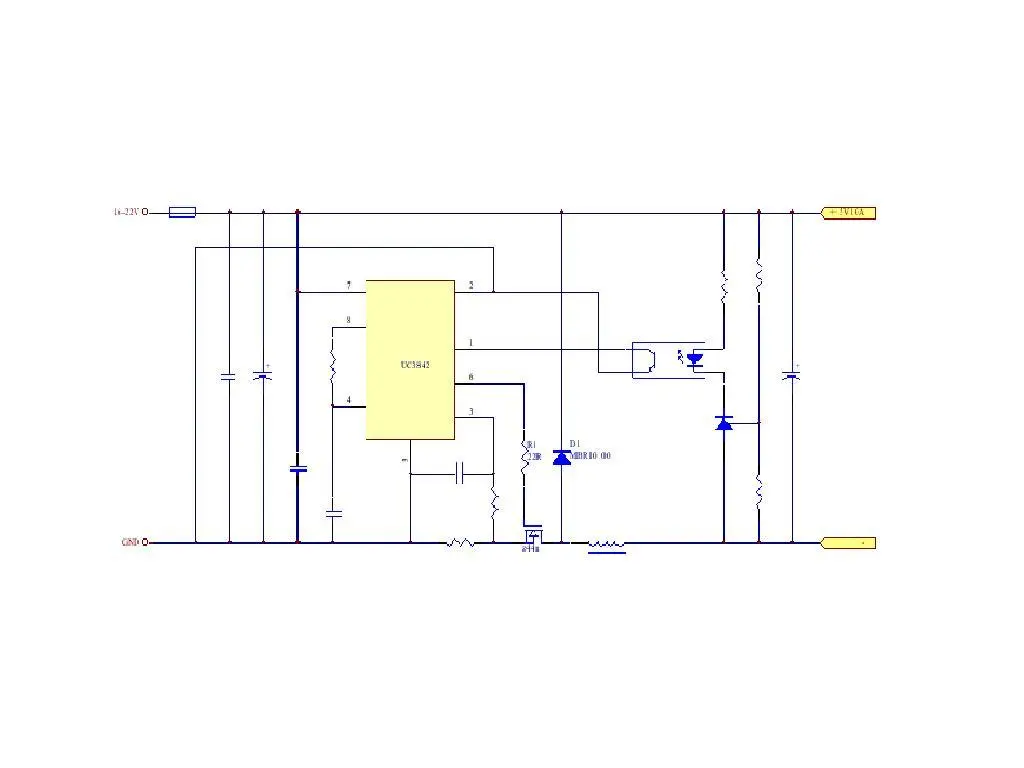

請參:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161322350.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
heaven_meng
LV.6
11
2006-10-20 13:51
@ahuaz
請參:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161322350.jpg');}"onmousewheel="returnimgzoom(this);">
請問BUCK和BOOST的參數怎么計算啊
0
回復
st.you
LV.10
12
2006-10-20 14:01
@zhafy
那我的mos管該怎么接呢?請幫忙說一下我看基本的buck電路就是這么接的啊
3842及相關的地接到MOS的S極上,反饋用光耦隔離,其供電另外想辦法.
第一腳的接法可行嗎?
0
回復
zhafy
LV.2
13
2006-10-20 16:36
@ahuaz
請參:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161322350.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝你的意見,我參考試驗一下
0
回復
zhafy
LV.2
14
2006-10-20 16:41
@st.you
3842及相關的地接到MOS的S極上,反饋用光耦隔離,其供電另外想辦法.第一腳的接法可行嗎?
供電我是想單獨供的.
我再重新設計一下看看,感謝
0
回復
zhafy
LV.2
15
2006-10-20 16:43
@ahuaz
請參:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161322350.jpg');}"onmousewheel="returnimgzoom(this);">
我是新手,謝謝指教.
0
回復
gzdz05
LV.3
16
2006-10-21 16:42
@zhafy
我是新手,謝謝指教.
驅動嚴重錯誤,不砸機才怪,參考10樓電路
0
回復
zhafy
LV.2
17
2006-10-23 16:55
@ahuaz
請參:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161322350.jpg');}"onmousewheel="returnimgzoom(this);">
重新設計如下,但輸出電壓好像等于輸入?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161593744.gif');}" onmousewheel="return imgzoom(this);">
0
回復
zhafy
LV.2
18
2006-10-23 16:57
@gzdz05
驅動嚴重錯誤,不砸機才怪,參考10樓電路
十樓的好像輸出電壓沒有下降,等于輸入電壓啊
0
回復
st.you
LV.10
19
2006-10-23 17:17
@zhafy
重新設計如下,但輸出電壓好像等于輸入?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161593744.gif');}"onmousewheel="returnimgzoom(this);">
反饋要隔離才行!
0
回復
zhafy
LV.2
20
2006-10-23 18:07
@st.you
反饋要隔離才行!
謝謝st.you.
明白,隔離以后是不是電路就沒有問題了?
我在萬能板上插了一下,輸入加30v,但用示波器看輸出和輸入是一樣的
不知道這個電路有沒有問題?
0
回復
zj_water
LV.2
21
2007-01-11 20:54
@zhafy
重新設計如下,但輸出電壓好像等于輸入?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161593744.gif');}"onmousewheel="returnimgzoom(this);">
我也在弄用3842搭的降壓電路,感覺有兩個難處理的東西,首先是驅動,經典降壓電路拓?fù)溟_(kāi)關管是不接地的,因此驅動要用隔離或其他方法,然后同樣是開關管不接地的原因,開關管后面不能再跟一個電流采樣電阻采電流了,是不是也能用隔離的方法采樣,問題是,這個采樣的隔離線圈我始終處理不好,采樣信號相當難看.
0
回復
86074458
LV.1
22
2009-04-12 20:24
@zhafy
重新設計如下,但輸出電壓好像等于輸入?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/46/1161593744.gif');}"onmousewheel="returnimgzoom(this);">
二極管用來續流的,應該同時反過來.
0
回復
wjq2009
LV.2
23
2009-11-10 13:44
@zhafy
謝謝st.you.明白,隔離以后是不是電路就沒有問題了?我在萬能板上插了一下,輸入加30v,但用示波器看輸出和輸入是一樣的不知道這個電路有沒有問題?
你這個DC-DC的效率能夠達到多少啊?
輸出電流最大多少呢?
